解决什么问题
气动执行器（气缸、气动头、阀门定位器）要动作，先要有干净、压力合适、有时还要带油雾的压缩空气。装在执行器近端的气源处理件，就是这一小段的"三件套"：过滤器、调压阀、油雾器，行业常称 FRL（Filter、Regulator、Lubricator）。它处理的是压缩空气气源，和给排水、消防管网上把阀后压降到设定的减压阀同名不同事——一个把气源调到执行器能用的压力，一个把工艺介质从高压侧降到阀后设定。询价、配管、选型时把这两件事分开写，是这里要解决的问题。

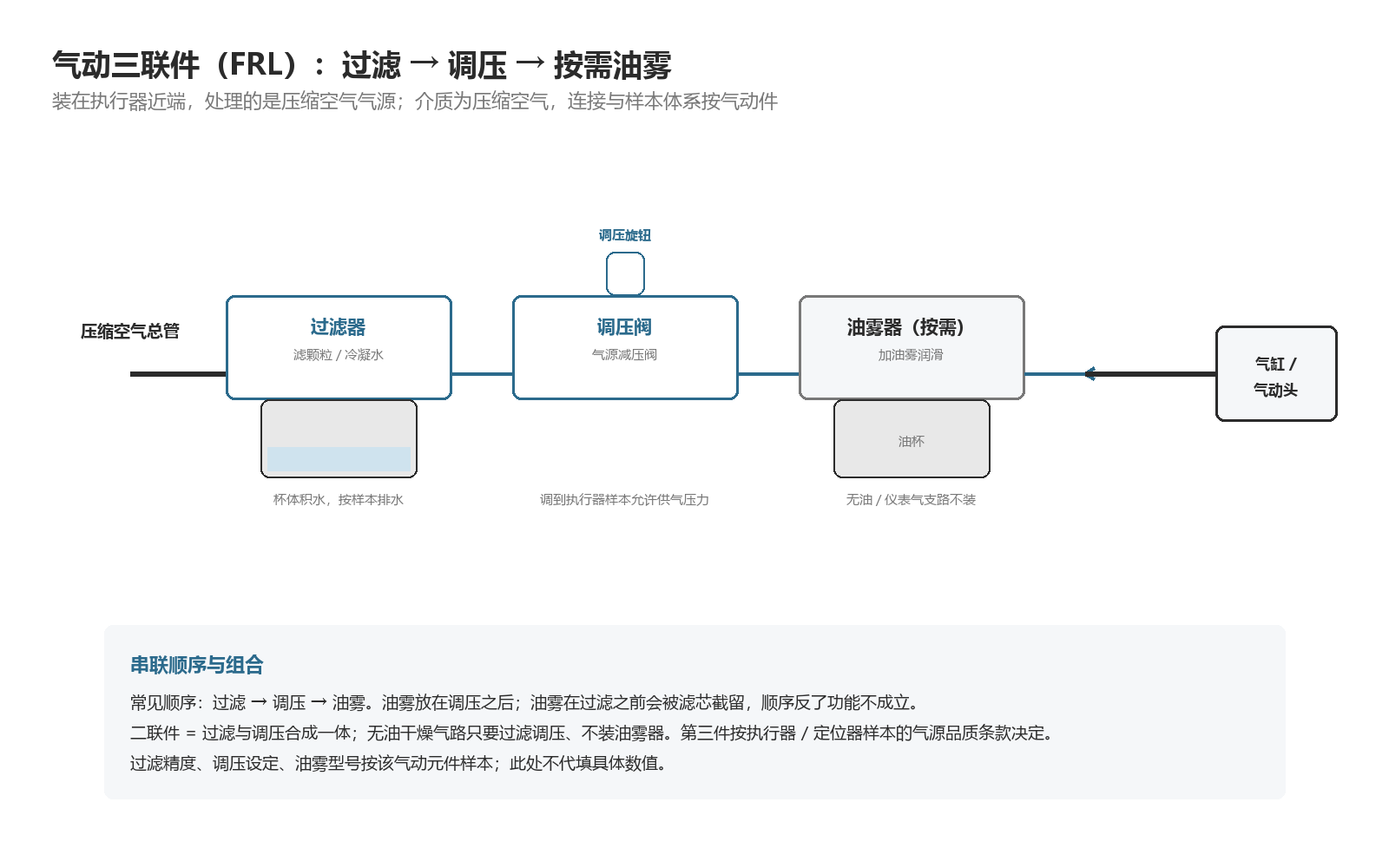

过滤器、减压阀和油雾器的功能区别
过滤器：去掉压缩空气里的冷凝水和固体颗粒，避免阀口、气缸和定位器气路被水和锈渣堵住。杯体能看见积水，按产品要求排水；积水溢进下游，气动元件会失灵。
调压阀（气源减压阀）：把气源总管上偏高、还可能波动的压力，调到执行器样本允许的供气压力。这是气路调压。进口压力变化、下游耗气变化时出口稳不稳，读该调压阀的流量特性和压力特性，不靠"拧到某一圈"代替。
油雾器：向气路加入润滑油雾，供需要油雾润滑的气缸或气动阀使用。执行器和定位器明确要求无油干燥空气的支路，不加油雾器。油雾器装错支路，会把油送进不该见油的仪表气路。
二联件常见组合是过滤与调压合成一体，再按需加油雾器，或者只要过滤调压。三件齐装不是默认动作，以执行器气源条款为准。

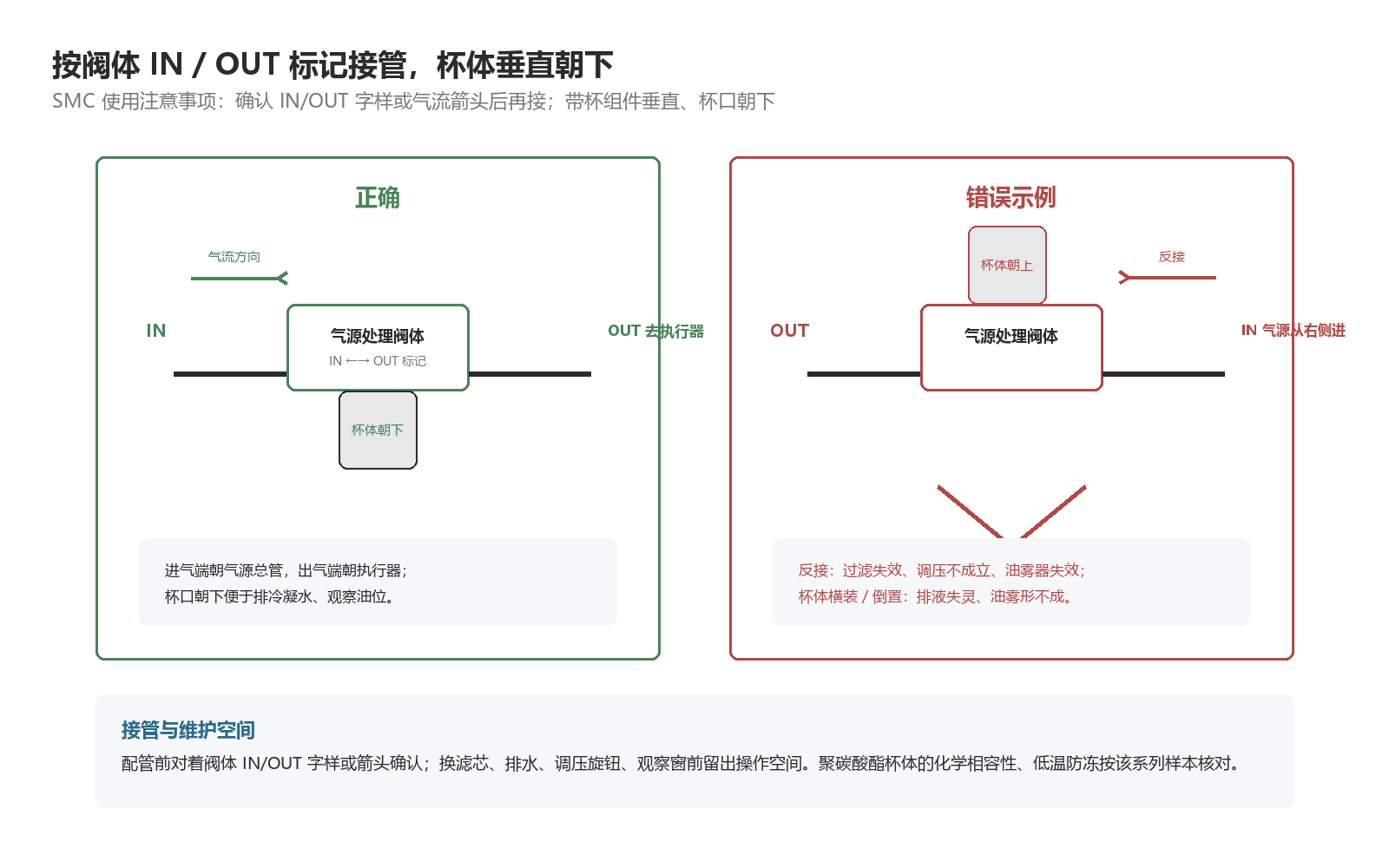

气流方向：IN / OUT 不能反
SMC 在气源处理件使用注意事项里写明：接管前先确认阀体上的 IN/OUT 字样或气流箭头，接反会造成故障；带杯组件（过滤器、过滤调压阀、油雾器）垂直安装、杯体朝下，便于排冷凝水和观察滴油。油雾器手册同样写：从出口侧反向供气会损坏内部零件，杯体倾斜时滴油难以确认。
配管前对着阀体标记确认：进气端朝气源总管，出气端朝执行器。密封胶带留出螺纹末端，避免碎屑进气路；刚性配管的弯矩不直接压在塑料杯组件上。换滤芯、排水、调压旋钮和观察窗前留出操作空间。

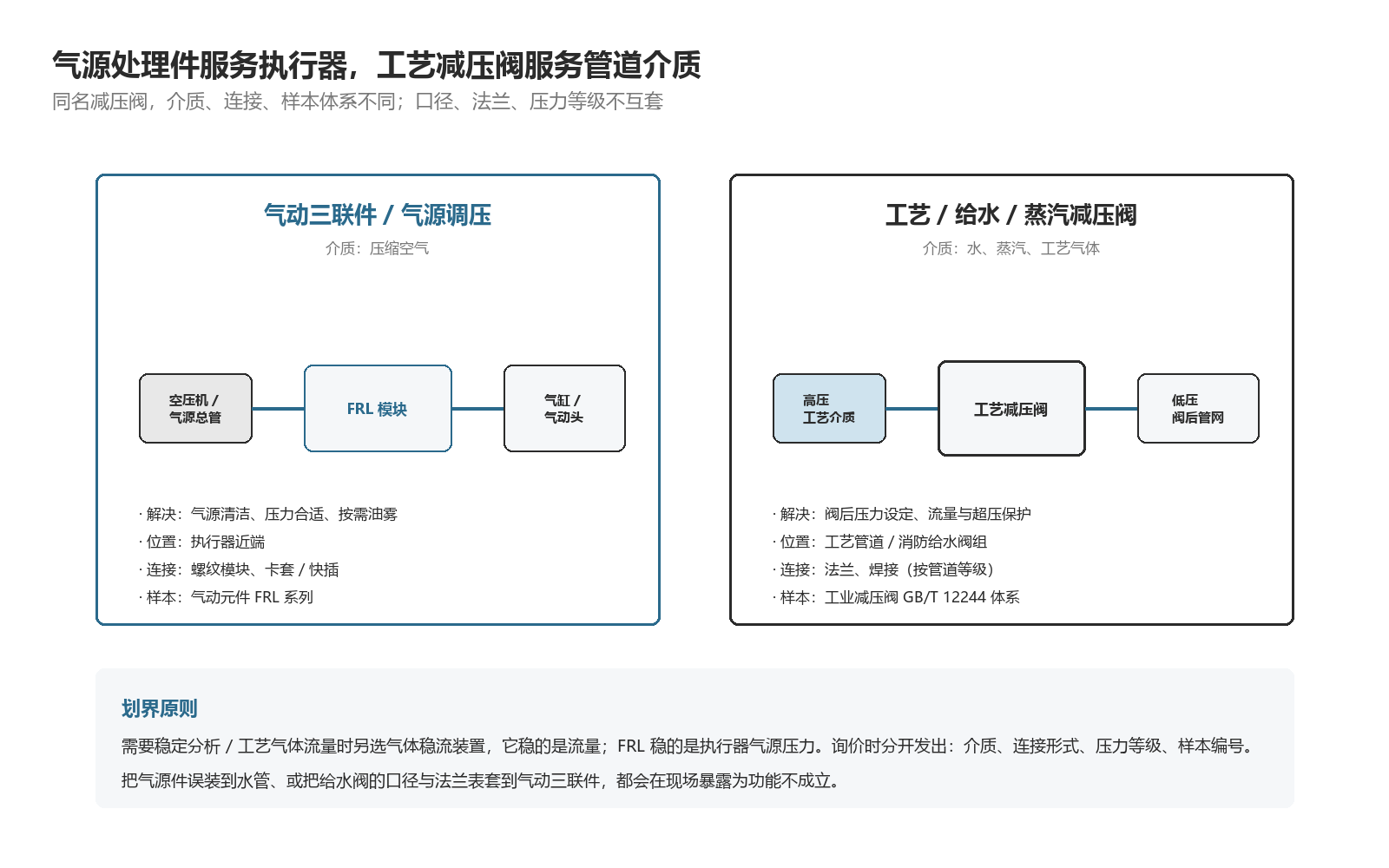

和工艺减压阀、气体稳流装置怎么划界
| 对象 | 介质 | 要解决的问题 | 常见安装位置 |
|---|---|---|---|
| 气动三联件 / 气源调压 | 压缩空气 | 气源清洁、压力合适、按需油雾 | 执行器近端 |
| 工艺 / 给水 / 蒸汽减压阀 | 水、蒸汽、工艺气体 | 阀后压力设定、流量与超压保护 | 工艺管道、消防 / 给水阀组 |
| 气体稳流装置 | 分析或工艺气体 | 稳定流量，不是稳定气源压力 | 实验室或专用气路 |
把三联件里的调压阀叫成"稳压减压阀"并和水管减压阀混搜，后果是气源件装到水管上，或者把水管减压阀的口径、法兰标准套到气源件上。气源件多数是螺纹模块，压力等级、材质、杯体材料按压缩空气样本；工艺减压阀按 GB/T 12244 体系的工业阀选型，连接形式（法兰、焊接）按管道等级。气源处理元件与工艺管道减压阀应分别使用对应的选型参数。
需要无油空气时，看执行器或仪表样本对气源品质的要求，选过滤调压、干燥机或除油过滤器的组合，而不是默认加油雾器。油雾器出口避免向上爬升后再分支，油雾到不了用气点。
使用中容易忽略的几件事
调压范围、锁定方式、排水形式、滤芯维护周期和杯体材料兼容性，应随具体 FRL 系列、执行器气源要求及现场维护制度确认。气源带水、低温结冰或滤芯堵塞会影响执行器动作稳定性，异常处理按设备说明和现场安全程序安排。
常见问题
气动三联件能代替水管减压阀吗？
介质、密封、杯体材料和连接标准都不是给水管网用的，不能代替。
三件都要装吗？
不一定。无油气路只要过滤和调压；需要油雾润滑才加第三件，以执行器气源要求为准。
油雾器装在调压阀前面行不行？
常见顺序是过滤 → 调压 → 油雾。油雾放在过滤前，油会被滤芯截留或污染滤芯；具体模块组合按该样本配管图。
反接之后执行器还能动吗？
有时仍漏过一点气，但过滤、调压或油雾功能已经不成立。按阀体标记改正。
气源调压阀出口压力是不是越稳越好？
出口落在执行器允许范围即可。过度追求表针不动而不给气量，会把调压阀选小。气源件同样要把流量变化和进口波动分开看。
