结论
先导式减压阀出现压力异常时，除阀门本身状态外，还需检查外取压位置、旁路布置和过滤状态。这三件事影响导阀感受哪个测点的压力、阀后测点代表什么、导阀和主阀响应是否顺畅。以下按三个关系说明各自影响什么，具体接口、规格、测点位置在型号安装图、系统图和技术协议中对应确认。
按 GB/T 12244《减压阀 一般要求》，先导式减压阀由主阀和导阀组成，主阀出口压力的变化通过导阀放大控制主阀阀瓣动作。Spirax Sarco 公开资料把这条链写为：阀后压力经取压管与调压弹簧平衡，导阀开度调制加载压力，加载压力驱动主阀膜片或活塞。
现场管路里三个关系落在哪

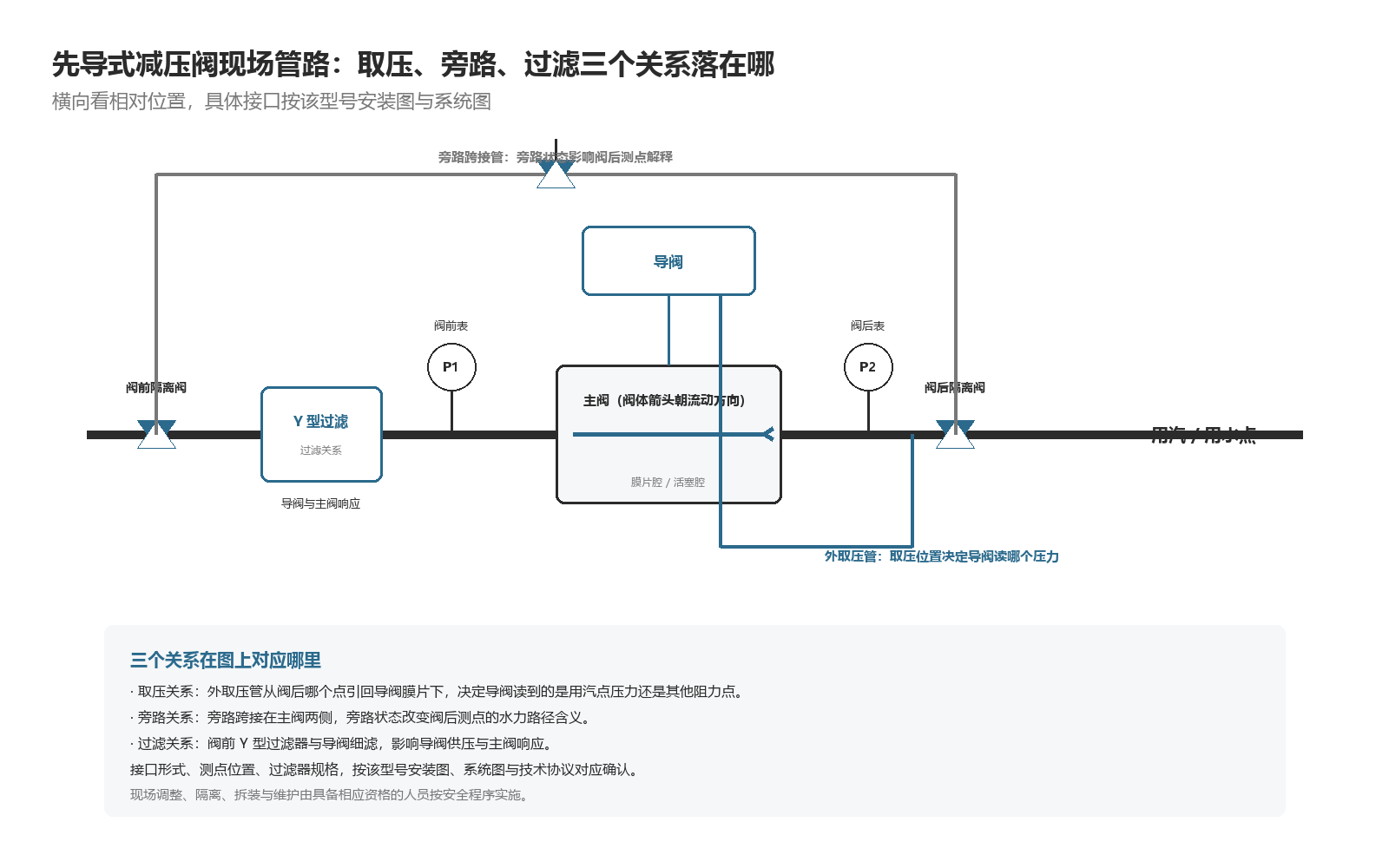

管路示意中的部件依次为：阀前隔离阀、阀前过滤器、主阀（阀体箭头朝流动方向）、阀后隔离阀、用汽/用水点；图中导阀位于主阀上方，旁路管从阀前隔离阀前跨接到阀后隔离阀后，旁路管上装旁路阀。外取压管从阀后指定点引回导阀膜片下。阀前表、阀后表分别装在阀前、阀后直管段上。

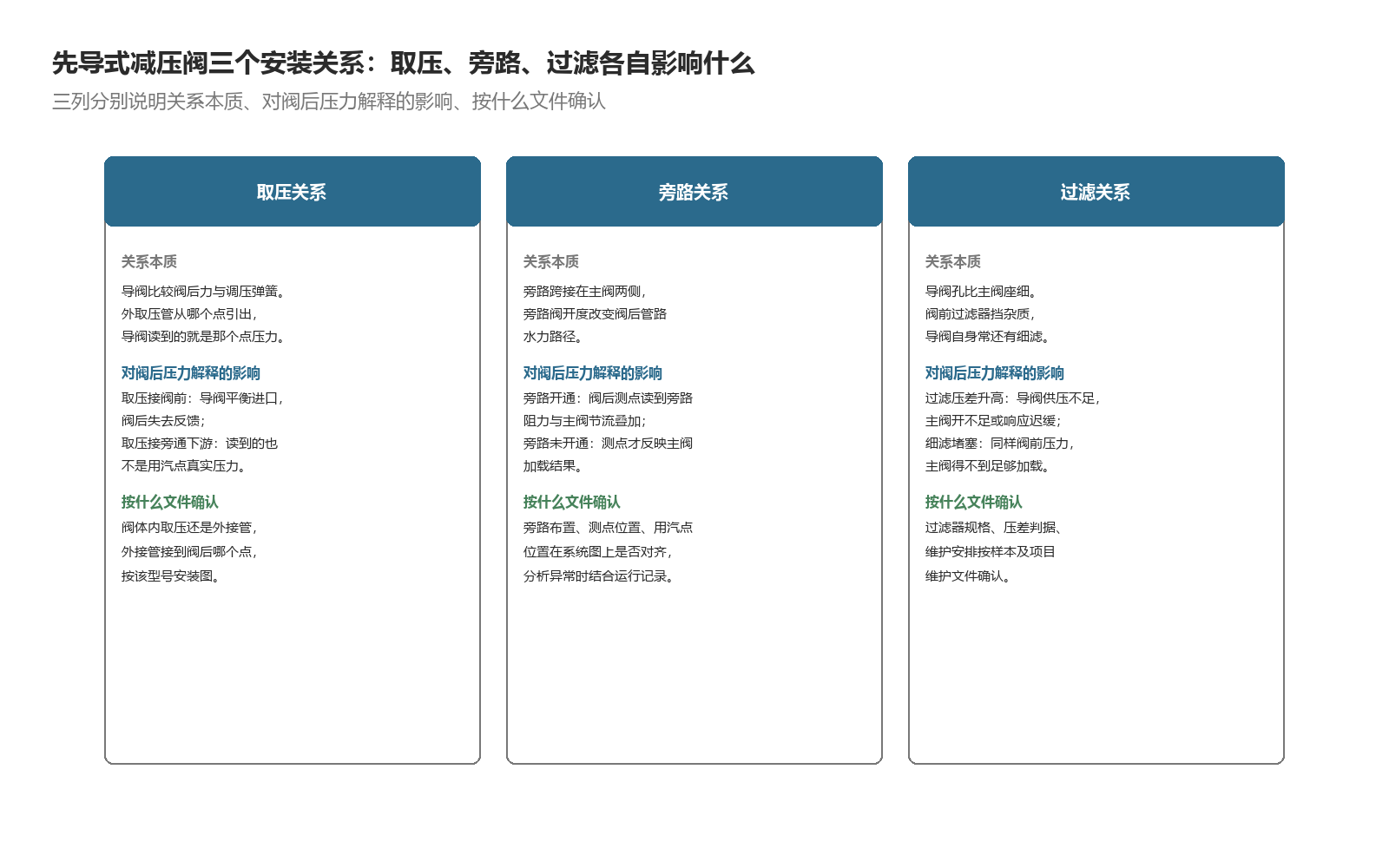

一、取压关系：外取压位置决定导阀读什么
导阀比较的是阀后力与调压弹簧。外取压管从哪个点引出，导阀读到的就是那个点的压力。取压位置接在阀前，导阀平衡的是进口压力，阀后失去反馈，阀后压力可能随流量变化而偏离设定值；取压位置接在旁路下游或管路其他阻力点，导阀读到的也不是用汽点真实压力。有的阀把取压做在阀体内，有的外接管接到阀后指定点，具体接口形式与取压点位置按该型号安装图。
外取压管折瘪、接错，在原理图上看不出问题，在实物上才暴露。取压关系核对的是：导阀膜片下感受到的压力，是否就是工艺要稳定的那个阀后压力。
二、旁路关系：旁路状态决定阀后测点怎么解释
旁路跨接在主阀两侧，旁路阀开度直接改变阀后管路的水力路径。旁路开通时，阀后测点读到的是旁路阻力与主阀节流叠加后的压力；旁路阀不开通时，阀后测点才反映主阀加载结果。分析阀后压力异常时，需要结合管路布置、测点位置和系统运行记录判断，而不是单看一块表的数值。
旁路关系核对的是：阀后表所在位置、旁路跨接点、用汽点位置三者在系统图上是否对齐。旁路布置影响的是测点解释，不是导阀本身的设定。
三、过滤关系：过滤状态影响导阀和主阀响应
导阀孔比主阀座细。阀前过滤器挡住焊渣与杂质，导阀自身常还有细滤。过滤状态影响导阀能否获得足够的清洁控制介质：过滤器压差升高时，导阀供压不足，主阀表现为开不足或响应迟缓；导阀细滤堵塞时，同样的阀前总管压力，主阀得不到足够加载。过滤器规格、压差判据和维护安排按样本及项目维护文件确认。
过滤关系核对的是：阀前过滤器规格与安装方向、导阀细滤位置、压差监测点，是否与该型号样本一致。
常见问题
取压接阀前，阀后表为什么还会有读数？
有流量时阀后表会有瞬时读数，但那是主阀节流后的结果，不是闭环控制。流量变化或负荷卸除后，阀后压力跟着跑，全关时二次压爬升尤其明显。
旁路开着时阀后表反映什么？
旁路开通时，阀后管路走旁路阻力，阀后表反映旁路压降与主阀节流叠加后的压力，不是导阀在主阀上的加载结果。分析异常时结合旁路布置、测点位置和运行记录一起判断。
阀前总管压力正常、阀后偏低，从哪里找原因？

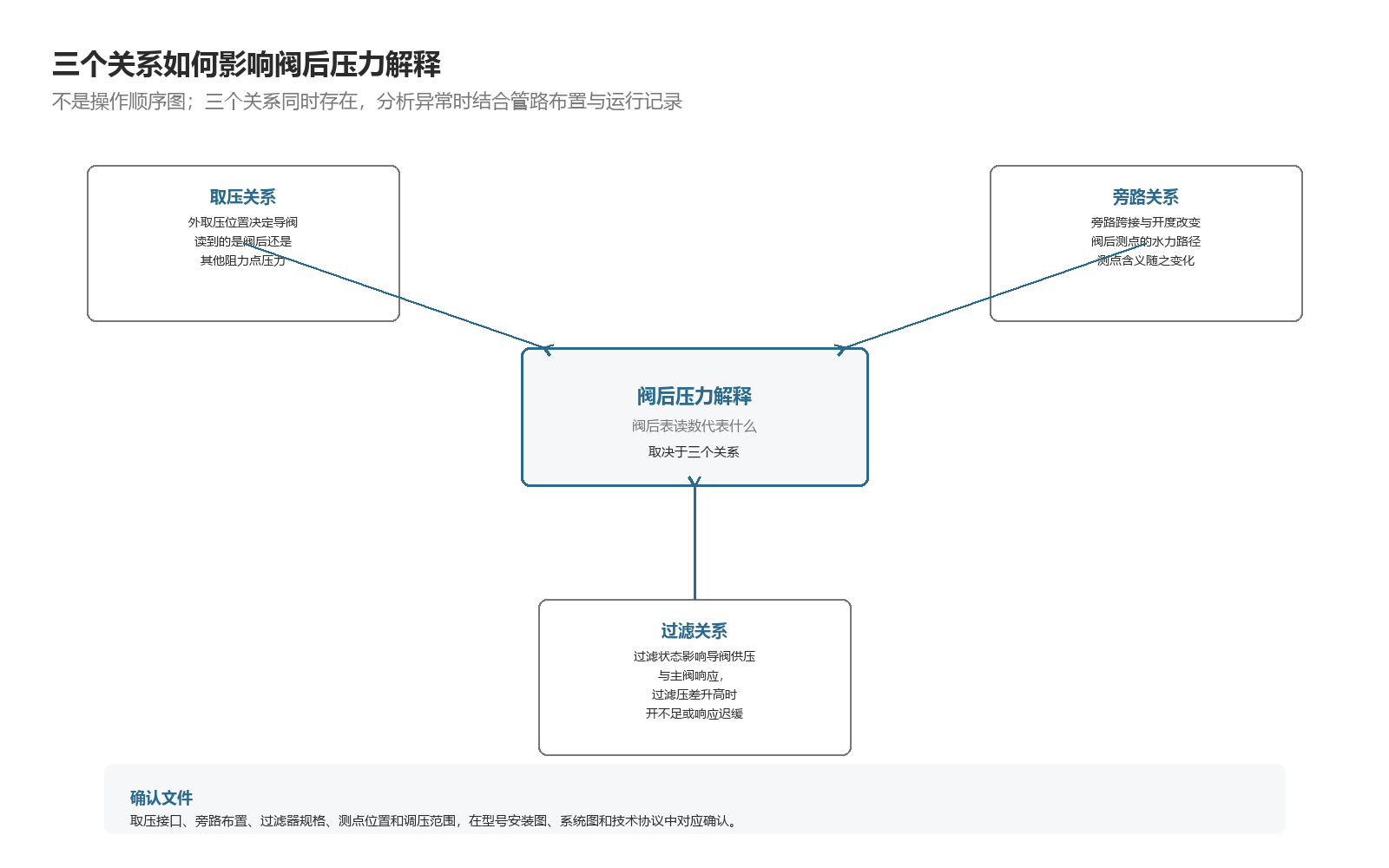

阀后压力偏离设定，三个关系都可能参与：取压位置是否在读阀后、旁路布置是否影响测点、过滤压差是否升高。三个关系在安装图、系统图与运行记录中对齐后仍偏离，才轮到查导阀本身。
过滤器压差判据怎么定？
先取得对应过滤器型号、滤网规格及制造商规定的清洗压差或维护限值，并记录洁净滤网在正常负荷下的初始压差。比较运行记录时还要看流量、介质状态和取压点：负荷增加本身也可能使压差上升，不能只凭一个读数判定堵塞。压差持续高于相近负荷下的基线，或达到该型号规定的维护限值时，按设备维护程序安排检查；不要把另一型号的压差值直接套用。
取压接口、旁路布置、过滤器规格、测点位置和调压范围，应在型号安装图、系统图和技术协议中对应确认；现场调整、隔离、拆装与维护由具备相应资格的人员按安全程序实施。
