气动定值器做的事，是把工厂气源减到一个比较稳定的设定气压，送给仪表、阀门定位器或气动回路。名称上还会写成仪表供气减压阀、精密减压阀、定值减压阀。本页只谈这一件：工作原理、输出压力是什么、哪些场合不该拿它顶替别的阀。

管道可调式阀组见 可调式减压阀组：组成、工作方式与安装选型核对。电流变成气压的电气转换器，本页不展开，只把它从定值器里划出去。

制造商对仪表供气减压阀的功能可以概括为：为气动或电气阀门定位器及其它仪表提供持续受控的较低供气压力。这是仪表气源上的定值，不是把车间给水管网降到用水压力。本页采用这一功能划分，不把某一商标的弹簧档抄成统一帕值。

气动减压阀在商务文件和产品标识上的国家标准入口是 GB/T 20081.1-2021（等同 ISO 6953-1:2015，现行）。它要求样本写清主要特性并做产品标识，不规定某一出口必须是多少帕。

名词边界，本页不展开：有的样本把「二通定值减压阀」当作定值器的叫法，只表示主通道是进口到出口。口数、溢流孔、第三口以该样本为准，不能从「二通」推出结构。液压油路里的负载敏感、反向减压，与气动定值器不是同一题，本页不写液压油路。

工作原理

设定弹簧（或外部先导气压）与出口侧膜片上的力比较，阀口开大或关小，使出口趋向设定。供气压力应高于出口所需，否则定不住。出口侧有耗气时，阀口要补气。

有的定值器按手轮设定出口；有的按外部先导气压去改出口。外先导时，输出跟的是先导信号，仍是气压对气压，不是电信号。先导从哪来、比例是不是 1:1，只认该样本。

出口被堵住、出口压力又偏高时，带溢流机能的阀可以把多余空气排掉；不带溢流的阀不能靠自身把已经偏高的出口压下来。溢流能力和管道上的「溢流阀」不是同一台阀。本页不按二通/三通结构做选型表。

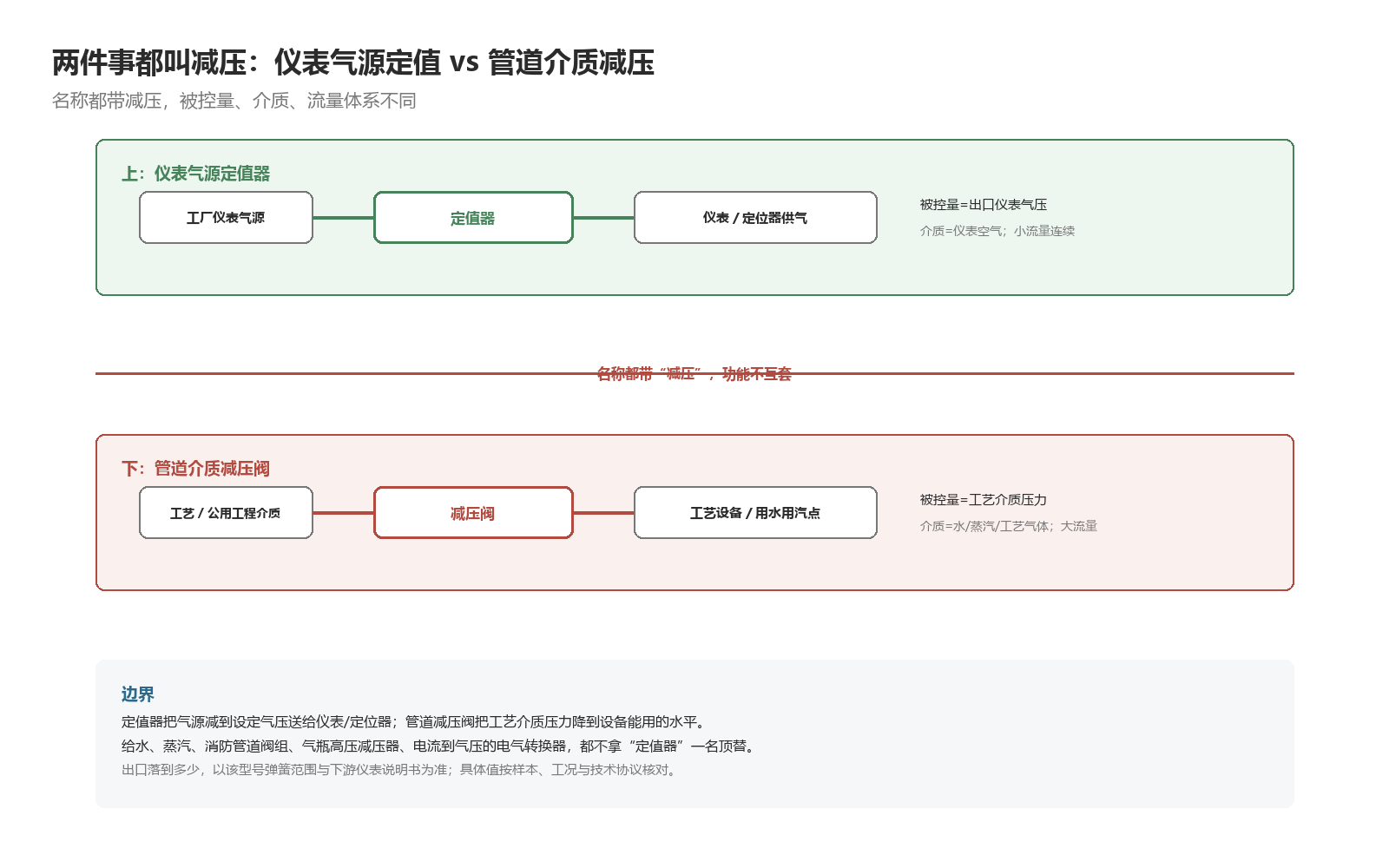

上列仪表气源定值；下列管道介质减压
上列仪表气源定值；下列管道介质减压。不要画成同一弹簧。

输出压力

输出压力是设定后的气压。它可以作为定位器或仪表的气源，也可以作为气动控制系统的压力信号。两件事都是气压，用途不同：前者给后面的仪表「吃饭」，后者本身就是控制信号。

定值器不管工艺阀杆在哪。定位器还要不要阀杆反馈，是另一台仪表的事。需要阀位闭环时，定值器不能代替定位器。

出口要落到多少，只认定位器或仪表说明书与该定值器弹簧范围。本页不写统一帕、不写「一律比定位器量程高一档」的数字通式。Fisher 一类仪表供气阀的样本会给出该系列自己的出口范围和供气上限，换型号必须重读，不能当行业法定值。

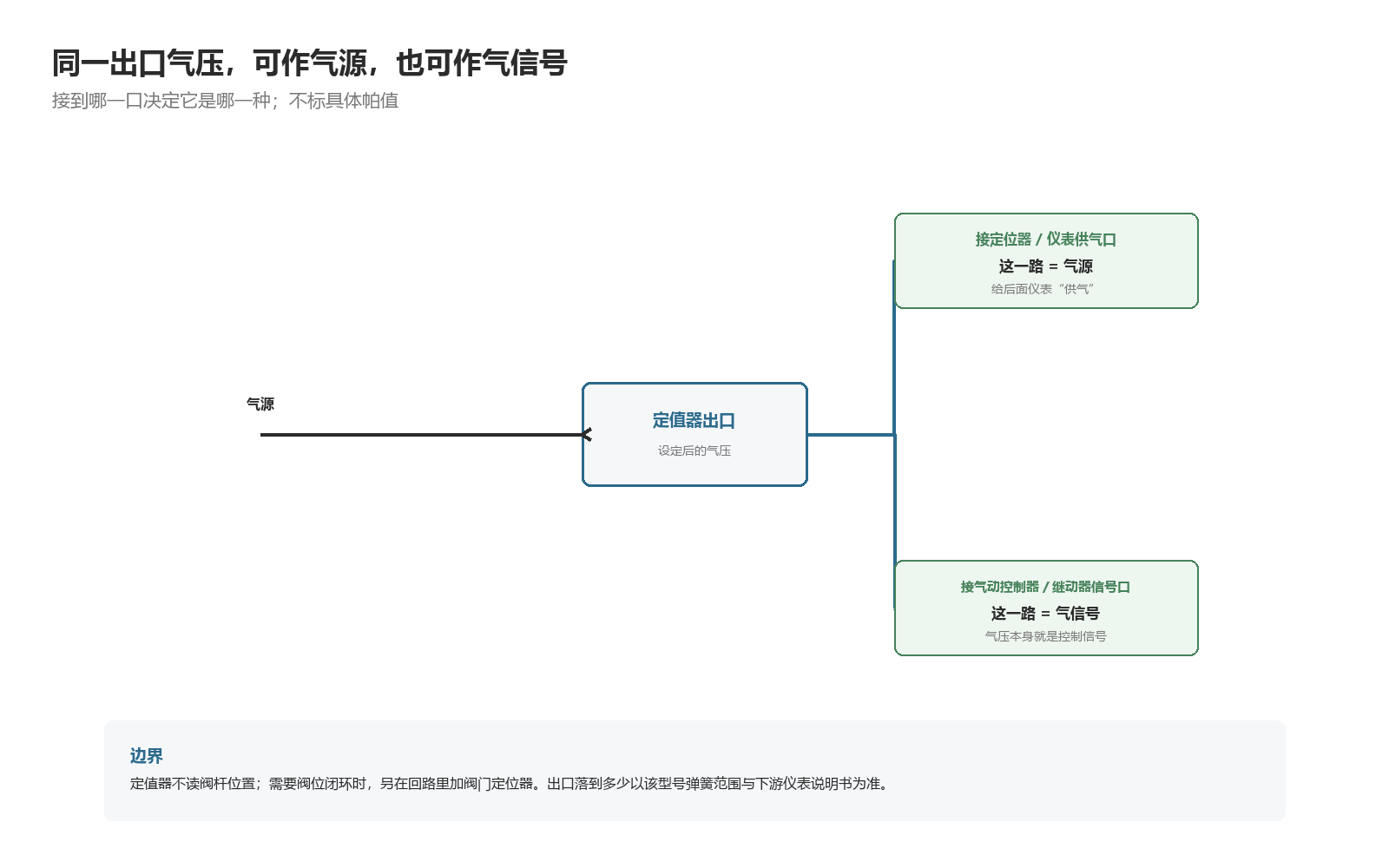

同一出口气压，可作仪表气源，也可作气信号
同一出口气压，可作仪表气源，也可作气信号。不标帕。

应用边界

适合沟通定值器的场合：气动仪表、阀门定位器、需要较稳定气源的气缸力控制或试验台。介质通常是仪表空气或样本允许的非腐蚀气体。油、水、颗粒会破坏膜片和阀口，过滤和干燥按该气源处理要求，本页不写三联件安装步骤。气源处理件组成见 气动三联件：过滤器、调压阀、油雾器如何串联，以及它和工艺减压阀不是同一件事。

不适合用定值器名称去替代的：

沟通清单

  1. 手轮设定还是外先导信号。
  2. 供给的是定位器气源、仪表气源，还是气动执行回路里的压力信号。
  3. 气源处理、过滤精度按哪份样本。
  4. 出口设定范围以该弹簧或该型号页为准，不口头编帕。
  5. 是否带溢流，只认该样本，不从别名推断。

泄漏与设定偏差以试验报告或该仪表调校记录为准。本页不是调压步骤。

常见问题

定值器和管道减压阀能不能互相当备件？
介质、接口、流量和精度体系都不同。名称都带「减压」不能互换。

有了定值器还要不要定位器？
定值器给气源或气信号。需要阀位闭环时仍要定位器。二者不是同一闭环。

输出压力是气源还是信号？
看它接到哪。接到定位器供气口，是气源；接到气动控制器或继动器的信号口，是气信号。以该回路图纸为准。
