产品图片仅供参考，实际配置以确认的技术文件为准。
HC200X法兰先导隔膜减压阀
- 型号
- HC200X
- 应用行业
- 生活给水、消防给水、分区减压和泵房出口需要水力控制减压稳压的管网。
- 产品简介
- HC200X法兰先导隔膜减压阀用于供水分区和设备入口减压稳压，提供HC200X-16P不锈钢304主阀与304导阀配置。导阀感应下游压力，利用水力控制主阀开度，采购结合日常和峰值流量、进口波动与出口目标配套。
选型说明
HC200X法兰先导隔膜减压阀用于把供水主管压力降到支路或设备所需水平，并随用水负荷变化调整主阀开度。它采用导阀与主阀膜片腔配合的水力控制方式，适合供水分区、泵房出口和设备入口减压。HC200X-16P可采用304不锈钢主阀和304导阀，供需要不锈钢承压部件的项目选择。
导阀感应压力，主阀承担通流
导阀感应出口侧压力，改变主阀控制腔的水力状态，使膜片带动主阀瓣增大或减小开度。主阀承担管线流量，导阀承担压力设定与反馈，两者通过控制管路组成调压系统。
与直接作用式减压阀相比，先导结构把感压调节和主通道流量控制分开。原有系统更换阀门时，应把导阀布置、取压关系和附件空间一起比较。
304主阀与导阀如何列入采购清单

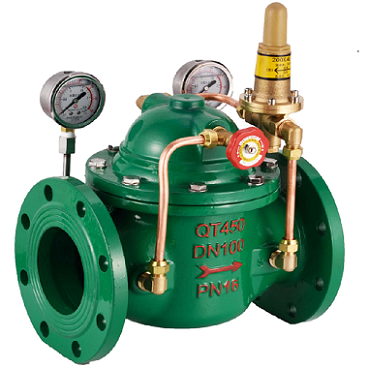

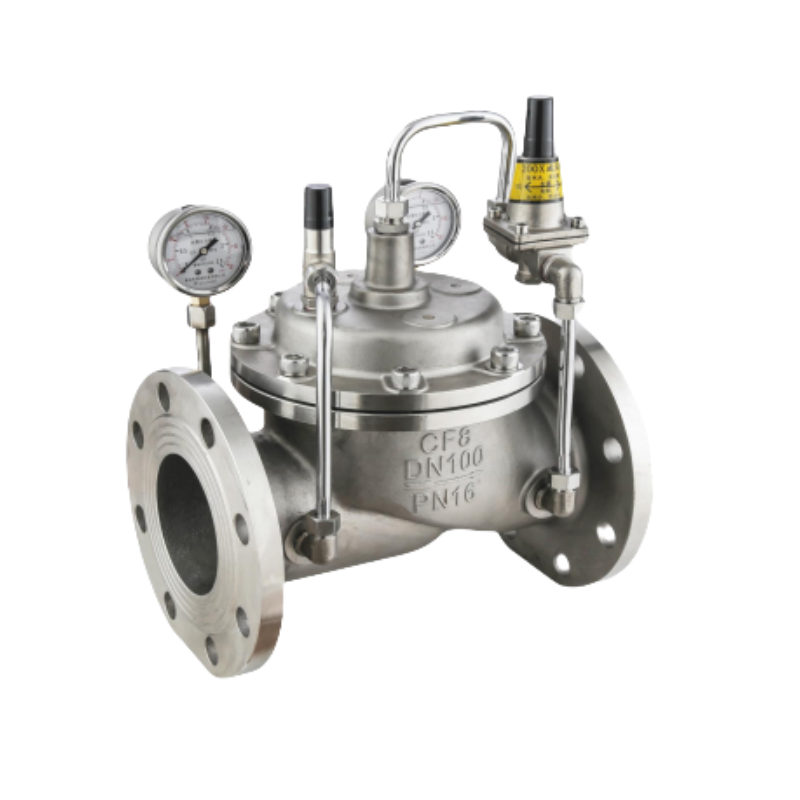

HC200X系列可按项目选择QT450、WCB或不锈钢等承压材料。HC200X-16P不锈钢配置将主阀体与导阀均采用304材料，适合采购对这两个承压部件有明确不锈钢要求的场合。
主阀体、导阀、膜片、密封件和小管路属于不同部件。核对报价时分别列材，才能区分主阀不锈钢、主阀与导阀同时不锈钢，以及更广泛的接液材料要求。
常用流量和峰值流量都影响稳压
大流量时关注通流能力与允许压损，小流量时关注主阀和导阀的有效调节区间。供水负荷跨度较大的系统，应把夜间低负荷、日常用水和集中用水分别列出，再比较阀座口径及阀组方案。
进口压力波动与目标出口压力共同决定减压任务。较大压差还可能带来噪声、振动及空化风险，应结合水温、流量与阀内件方案进行评估。
询价提供完整的供水边界
请提供入口最低、正常和最高压力，目标出口压力及允许波动，最低、常用和峰值流量，水温、DN、法兰标准与结构长度。主阀和导阀的304材料要求应分别注明。
HC200X主要用于相应材料与密封配置适配的水系统。含较多硬颗粒、结垢物或特殊化学成分的水，需要把这些条件纳入接液材料和控制管路选型；饮用水等项目的专项证明另外列入验收清单。
产品配置
| 配置项目 | 产品配置 |
|---|---|
| 产品系列 | HC200X |
| 304配置型号 | HC200X-16P |
| 控制结构 | 先导控制、隔膜主阀 |
| 连接方式 | 法兰 |
| 304配置主阀体 | 不锈钢304 |
| 304配置导阀 | 不锈钢304 |
| 系列其他阀体材料 | QT450、WCB等配置 |
| 驱动能源 | 介质自身水力 |
| 主要用途 | 供水减压与下游压力控制 |
采购常见问题
HC200X-16P主阀是不锈钢，导阀也能配304吗？
可以，304选配方案同时包含304主阀和304导阀。订货把两者分别列在材料清单中，膜片、密封件及其余接液附件另按水质和温度选择。
同样是HC200X，换成304版本能直接装回原位置吗？
接口和阀组空间匹配时可以进行替换选配。主阀材料之外，还要比较结构长度、法兰标准、导阀小管路布置，以及原系统的流量和减压条件。
白天用水量大、夜间很小，只按最大流量选阀可以吗？

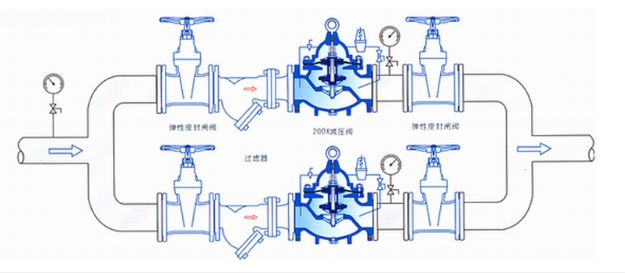

应同时核对最低流量。主阀和导阀需要覆盖实际负荷区间，最低与峰值流量一起给出，才能比较低负荷稳压表现及是否需要分级或并联阀组方案。
