TZ73X手动双向对夹刀闸阀
- 型号
- TZ73X
- 应用行业
- HT200 阀体、双向橡胶阀座、手动操作
- 产品简介
- TZ73X 为手动双向对夹刀闸阀。闸板沿阀体导向面直线移动，穿过浆液、纸浆或固液混合介质形成切断；双向阀座用于对应两个流向的密封边界。
PRODUCT DESCRIPTION
选型说明
型号与产品定位
TZ73X 为手动双向对夹刀闸阀。对夹阀体夹在管路法兰之间，闸板、双向阀座、填料和阀杆共同构成切断与密封结构；手轮或链轮传动可适配不同操作空间。
适用介质与典型应用
浆液、纸浆及固液混合介质的切断工况。
常见可选规格
| 参数 | 配置选项 |
|---|---|
| 产品类型 | TZ73X 为手动双向对夹刀闸阀 |

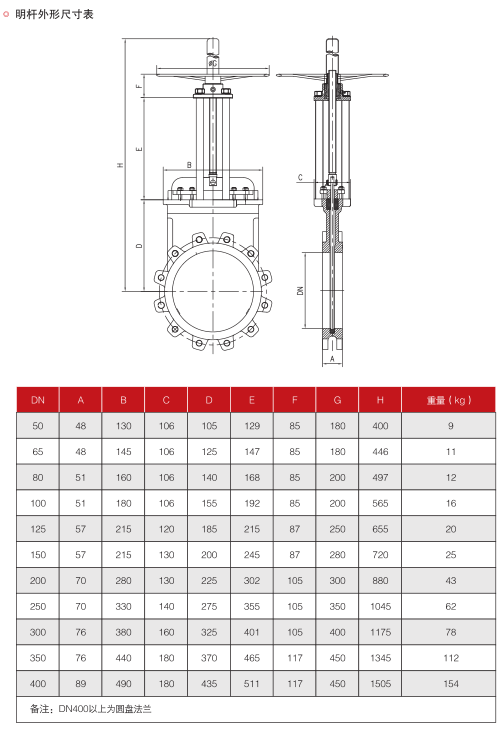

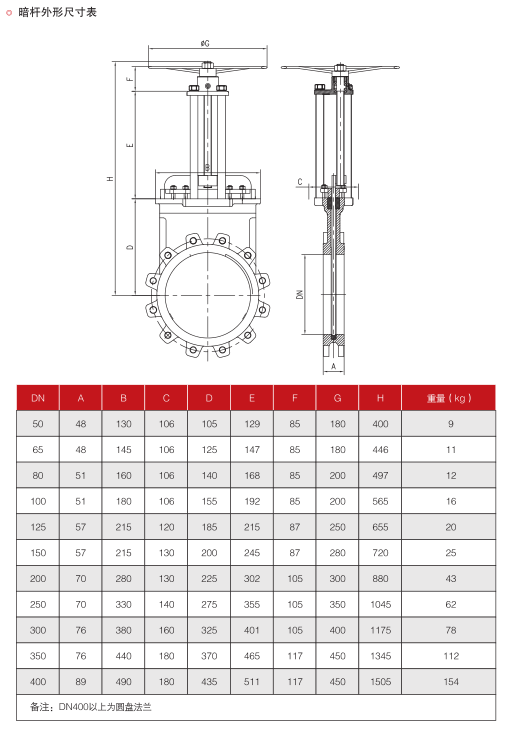

| 规格与连接 | DN50–DN400；对夹；球铁、304、316；双向软密封。 |
| 材料与密封 | 闸板和双向阀座构成密封边界，材料按介质和温度确认。 |
| 驱动与附件 | 可选手轮或链轮操作，按现场操作高度与上方行程空间选择。 |
结构、材料与密封
闸板与双向阀座构成密封边界。阀体承担管路连接和承压作用，闸板材料面对颗粒磨损，阀座与填料分别影响密封与介质适配；浆液浓度、颗粒粒径、温度和压力是材料选择的核心输入。
驱动、信号与附件
可选手轮或链轮操作，按现场操作高度与上方行程空间选择。
本款为手动操作；需要电动或气动启闭时，应另选对应驱动总装，而不是把反馈附件当作启闭动力。
询价资料
介质名称及工况、温度、压力、通径、连接体系、阀体与内件材料、密封或衬里、驱动方式、信号及附件、数量。
相关内容
阀门选型栏目
SELECTION SUPPORT
不确定型号是否适配？
把介质、压力、温度、通径、连接方式和控制需求告诉我们，获取初步选型建议。
FAQ
常见问题
TZ73X双向刀闸阀是否在两个方向都能承受相同压差？
双向结构不等于所有规格的两个方向额定值完全相同。应提供正常及反向最大压差、介质和温度，按对应阀座与密封配置比较两个方向的关闭能力。
TZ73X手动刀闸阀处理含颗粒浆液时，主要看什么？
要同时考虑颗粒硬度、粒径、固含量、闸板耐磨性及阀座夹杂风险。刀形闸板有助于切断某些浆料，但不表示能够剪断任意硬质异物。
TZ73X能直接替换同DN的普通闸阀吗？
还要比较对夹结构长度、法兰配合、螺栓布置和闸板上方行程空间。普通闸阀与刀闸阀外形不同，同口径不代表安装尺寸或密封边界相同。
