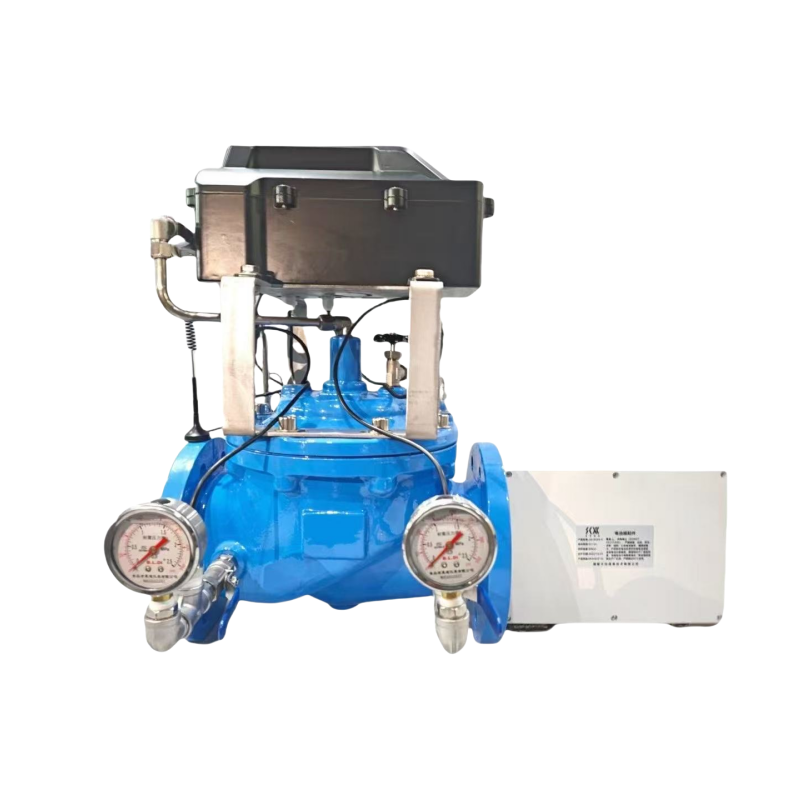

HC9200X 水务智能调压减压阀

型号: HC9200X
应用行业: 城镇供水、管网分区、二次加压及水利输配
产品简介: HC9200X 是水力控制式减压稳压阀，用于自来水和供水系统。QT450 球铁阀体，通过导阀控制主阀开度，保持出口压力稳定。

PRODUCT DESCRIPTION

选型说明

型号说明

HC9200X 为水力控制阀系列型号。-16Q 表示 PN16、QT450 球铁阀体；主阀膜片腔压力由导阀调节，主阀开度随之变化，使出口压力维持在设定区间。

适用介质与典型应用系统

自来水、中水。典型系统：城市供水、水厂、泵站。

除阀门口径外，进口压力及波动范围、目标出口压力、设计流量、管路连接标准和取压条件共同决定阀体、导阀及附件的配置。不同供水分区和泵站的入口压力、流量及目标出口压力不同，需分别选择导阀设定范围和阀门通流能力。

常见可选规格

参数	可选配置
公称通径	DN50–DN600
公称压力	PN16
连接方式	法兰
阀体材料	QT450 球铁
膜片	橡胶衬膜
控制方式	导阀控制
取压方式	内取压或外取压

结构、材料与密封

主阀由导阀控制。进口压力或出口负荷变化时，导阀改变主阀膜片腔的控制压力，主阀开度随之改变，从而维持出口压力稳定。过滤器、压力表和取压件用于保证导阀控制回路获得清洁、可读的压力信息。

主阀、膜片腔、导阀和取压关系共同构成调压功能。阀体材料、膜片材料、导阀设定范围，以及过滤、压力显示和超压保护等附件，应在阀组图和产品资料中分别确认。

驱动、信号与附件

水力自力控制，不依赖外部电源。可配压力表、过滤器、安全阀附件。

水力控制类通常以管路介质压力作为控制条件；如项目另有远传、监测或联动要求，应把信号来源、接口和附件清单写入订货资料。

制造、检验与资料

减压阀可参考 GB/T 12244。具体采用合同引用的标准版本。

询价资料

进口压力及波动；出口目标压力；流量；通径；介质；取压方式；附件；数量。

除基础通径与压力外，建议同时列明进口压力变化、期望出口压力、最大与正常流量、取压方式、阀组附件及安装空间，避免只凭型号判断阀组配置。

不确定型号是否适配？

把介质、压力、温度、通径、连接方式和控制需求告诉我们，获取初步选型建议。

发起技术询盘联系技术支持

FAQ

常见问题

HC9200X用于泵站时，能按水泵出口管径直接选阀吗？

还要给出入口压力变化、下游目标压力和流量范围。泵组切换及小流量工况会改变主阀工作状态，应同时比较导阀控制范围和主阀流通能力。

HC9200X的智能调压名称是否表示必须外接电源？

其基础调压依靠水力导阀控制，并不因名称而默认电动执行。需要远传压力、监测或远程设定时，应另外明确电源、信号及控制附件。

HC9200X出口压力波动时，采购替换前需要什么资料？

应记录入口和出口压力随流量的变化，说明泵组运行方式、取压位置及过滤条件。这些资料用于区分负荷变化、控制回路问题和通径配置不匹配。
