H44TC衬陶瓷旋启式法兰止回阀
- 型号
- H44TC
- 应用行业
- 矿浆、砂浆、泥浆、污水等含颗粒介质管路的防倒流工况
- 产品简介
- H44TC 为衬陶瓷旋启式法兰止回阀。介质正向流动时阀瓣绕销轴开启，流向变化时阀瓣在自重与回流作用下回到阀座；流道相关部位采用 Al2O3 结构陶瓷以应对矿浆、灰渣和尾矿的磨损。
PRODUCT DESCRIPTION
选型说明
型号与产品定位
H44TC 为衬陶瓷旋启式法兰止回阀。金属阀体承担法兰连接与承压边界，陶瓷部位承担流道耐磨边界，阀瓣、阀座和密封结构共同影响止回性能。
适用介质与典型应用
矿浆、灰渣、尾矿及其他耐磨止回工况。

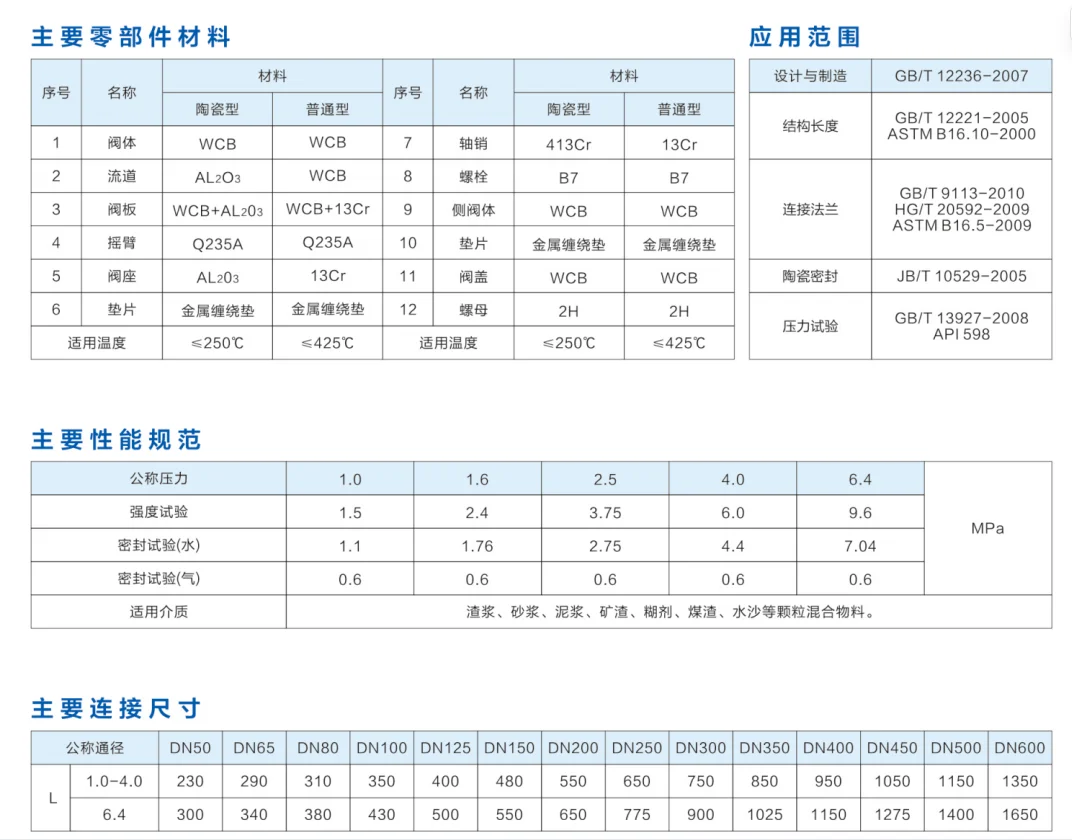

常见可选规格
| 参数 | 配置选项 |
|---|---|
| 产品类型 | H44TC 为衬陶瓷旋启式法兰止回阀 |
| 规格与连接 | DN100–DN400；法兰；陶瓷衬里；旋启式。 |
| 材料与密封 | 旋启式阀瓣绕轴转动，结构陶瓷用于相应流道的耐磨部位；金属阀体承担承压和法兰连接。 |
| 驱动与附件 | 依靠介质流动形成启闭关系，无需外部执行器。 |

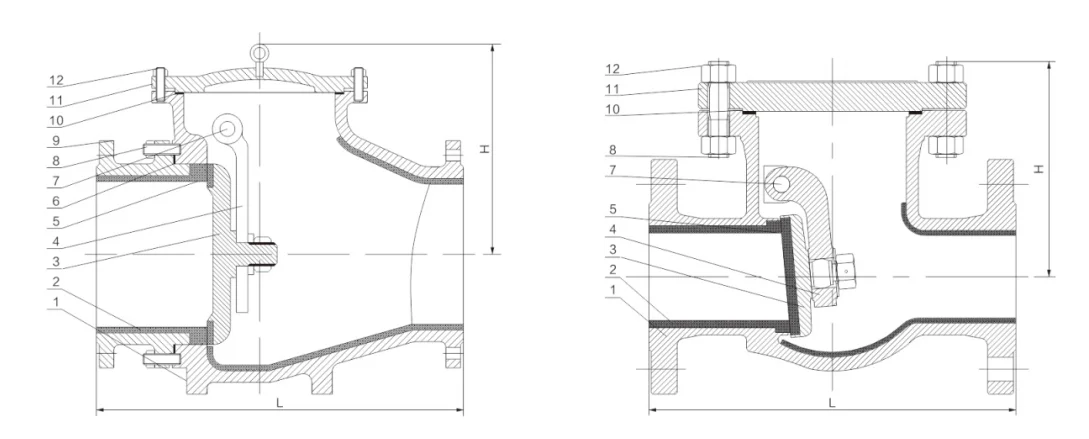

结构、材料与密封
阀瓣绕销轴转动，流道相关部位采用 Al2O3 结构陶瓷。陶瓷负责耐磨，金属阀体负责结构与连接；整阀温度、压力和连接尺寸由阀体、陶瓷连接结构、阀座和密封副共同限定。
驱动、信号与附件
依靠介质流动形成启闭关系，无需外部执行器。
旋启式止回阀依靠介质流动与阀瓣自重形成止回关系，不配置电动、气动或手动执行机构。
询价资料
介质名称及工况、温度、压力、通径、连接体系、阀体与内件材料、密封或衬里、驱动方式、信号及附件、数量。
相关内容
阀门选型栏目
SELECTION SUPPORT
不确定型号是否适配？
把介质、压力、温度、通径、连接方式和控制需求告诉我们，获取初步选型建议。
FAQ
常见问题
H44TC衬陶瓷止回阀用于矿浆，是否就不用考虑颗粒条件？
仍需考虑粒径、硬度、固含量和流速。陶瓷提高相应部位的耐磨能力，但不能避免所有冲击或阀座夹杂，应按流道、阀瓣和密封组合选型。
H44TC旋启式止回阀能保证停泵后没有水锤吗？
不能单凭旋启式或陶瓷衬里保证。阀瓣关闭动态、回流速度及管路惯性共同影响压力瞬变，停泵工况应与泵、管线及保护方案一起评估。
H44TC采用陶瓷流道后，金属阀体材料还重要吗？
重要。金属阀体承担承压和连接，陶瓷承担相应流道耐磨，阀座与密封另有材料边界。整阀允许温压不能只按陶瓷材料能力判断。
