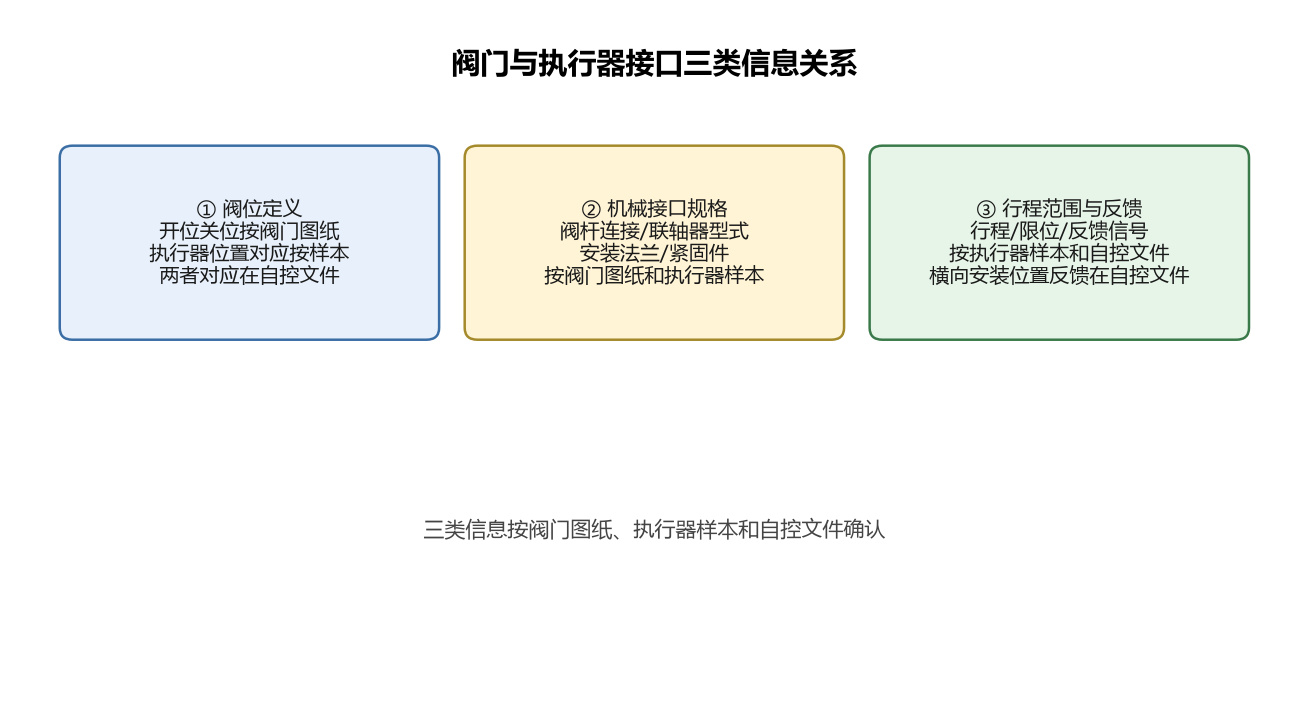

带执行器的阀门需要核对的是接口信息是否对应：阀位定义、机械接口规格和反馈信号关系。这些信息分别在阀门图纸、执行器样本和自控文件中定义，不凭安装经验判断。
阀位定义、法兰或联轴器接口、行程范围、限位与反馈信号关系，按阀门图纸、执行器样本和自控文件确认。
一、阀位定义
阀门的开位和关位定义在阀门图纸和产品说明中。执行器对应的位置定义按执行器样本确认，两者的位置对应关系在自控文件中规定。
二、机械接口规格
阀杆连接方式、联轴器型式、安装法兰尺寸和紧固件规格，按阀门图纸和执行器样本核对。机械接口的配合关系以制造商资料为准，不凭外观判断。
三、行程范围与反馈定义
行程范围、限位开关位置和反馈信号对应关系，按执行器样本和自控文件确认。横向安装或传动方向变化时，位置反馈的定义在自控文件中规定。
先区分运动形式，再核对安装尺寸
部分回转执行器以一定角度驱动球阀或蝶阀，多回转装置则需要结合阀杆传动和行程圈数匹配。安装法兰尺寸相同，并不意味着输出轴孔、键连接、旋转方向和承载能力相同。询价应把阀杆端部尺寸、支架和联轴器作为一套接口资料提交。
执行器的输出转矩需要覆盖阀门启动、运行和关闭过程中的负载，同时不能超过阀杆与连接件的允许载荷。只比较电机功率或气缸直径，会遗漏减速比、可用气压和阀门实际压差的影响。
命令、反馈与工艺结果是三个层级
控制系统的开关命令表示希望执行的动作，到位开关表示检测到的终点状态，流量或压力则是工艺结果。关到位反馈不能单独证明阀座无泄漏，模拟量阀位显示也不能单独证明流量随开度线性变化。
项目点表宜分别列出给定信号、连续阀位、开关到位、故障报警和就地远程状态，并定义失电、失气及信号丢失时的目标。机械安装正确只是基础，控制含义一致才能使不同专业使用同一套阀位定义。
常见问题
阀门和执行器的位置怎么对应？ 要核对阀门实际全开/全关位置、执行器输出方向和控制信号的零点/满量程是否对应。执行器指示为关，不等于阀内启闭件一定关到位，连接件装配方向、行程限位和反馈设定都可能造成偏差。采购替换执行器时，应提供阀门开闭方向、所需行程、连接图和原信号定义，而不只提供气缸或电装型号。
机械接口看什么？ 阀杆连接、联轴器型式、安装法兰和紧固件规格，按阀门图纸和执行器样本核对。
反馈信号怎么定义？ 行程范围、限位和反馈信号对应关系，按执行器样本和自控文件确认。
