蝶阀工作原理与结构：蝶板、阀杆及对夹法兰连接

蝶阀的启闭件是圆盘形蝶板，绕阀体内轴线旋转。旋转约四分之一圈即可从全开到全关，结构短、重量相对较轻，适合较大口径管路的切断或粗调。通径、压力温度、衬里与驱动以项目确认资料为准。

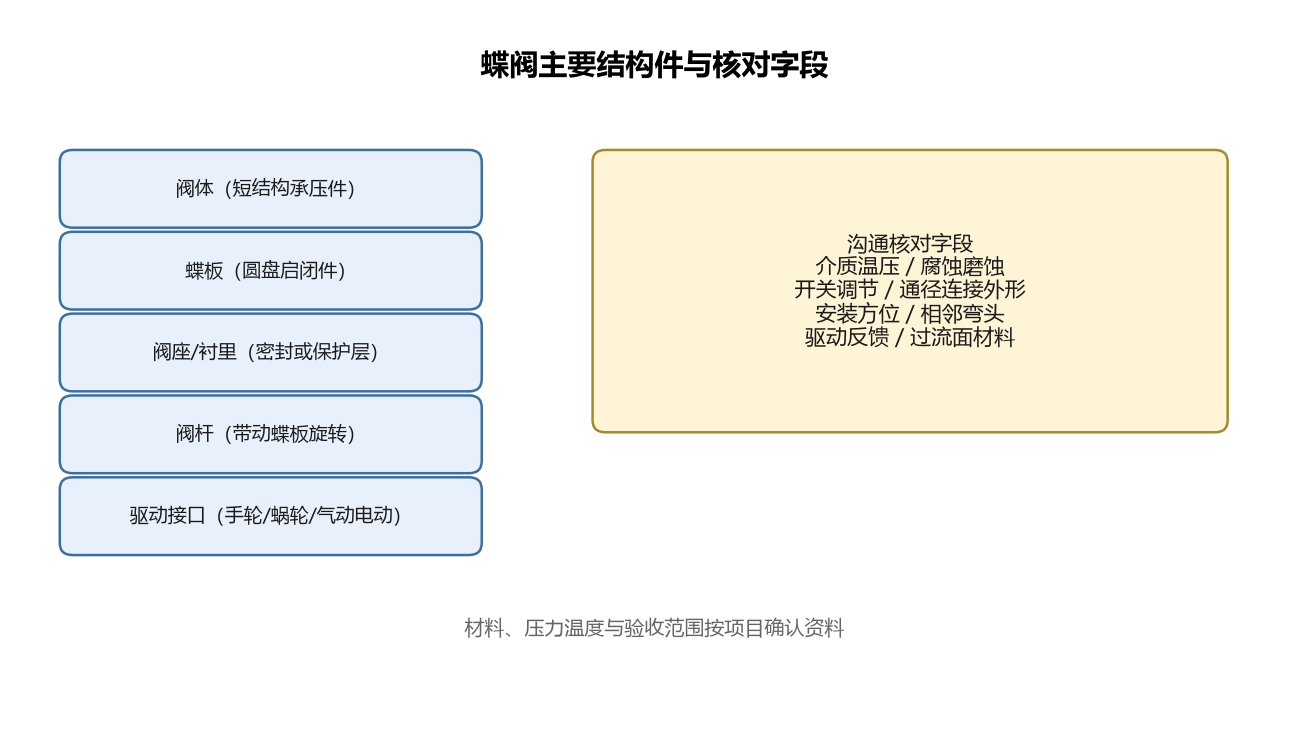

蝶阀结构件与沟通核对字段分列：阀体、蝶板、阀座衬里、阀杆、驱动接口。

一、工作原理

阀杆带动蝶板转动：全开时蝶板平面大致平行于流向；全关时蝶板与阀座贴合阻断通道。

蝶板始终处在流道中，即使全开也有一定阻挡，流阻特性与直通球阀不同。是否允许作调节、调节精度要求，在工艺文件中写明。对于偏心结构与金属密封方向，可进一步比较双偏心与三偏心蝶阀的区别。

对夹、法兰和凸耳连接在阀体外形与配套管路上的关注点不同，可进一步查看对夹、法兰与凸耳蝶阀怎么选。

介质、温度、是否腐蚀或磨蚀；压力与压差、开关还是调节；通径、连接外形；安装方位、相邻弯头距离；驱动与反馈、开关时间；过流部件材料及衬里（金属、衬胶、衬氟等）是否写入规格。

蝶阀和球阀怎么比？ 球阀全开流道更直通；蝶阀结构更短、大口径更常见。比介质、密封、结构长度与操作。

对夹蝶阀结构长度怎么核对？ 结构长度与法兰、垫片一起核对空间，具体数值以确认图纸为准。

衬胶蝶阀用于水、油或化学药液，胶种怎么初选？ 水基介质常先评估EPDM，含矿物油时常先评估NBR；但药剂、溶剂、浓度和温度可能改变材料适用性。天然橡胶等还可用于某些浆液耐磨方向，不能推广到所有酸液或热水。应把介质成分、温度、压力、颗粒和胶料配方共同核对，阀座材料耐温也不等于整阀额定温度。
