液压控制阀图形符号怎么看？压力阀、节流阀、调速阀与控制方式

液压原理图用符号说话，不靠阀体外形。压力阀、节流阀、调速阀、方向阀在图上都是方框、箭头、虚线和油口字母的组合。项目采用的图形符号体系常见是 GB/T 786.1-2021《流体传动系统及元件 图形符号和回路图 第1部分：图形符号》（等同 ISO 1219-1:2012，现行）。制造商样本和图册还会有自己的简化画法。本页只讲识别顺序，不把自绘示意或某一厂家图册说成唯一画法。

溢流阀、减压阀、顺序阀的功能对照见 溢流阀、减压阀与顺序阀图形符号及工作原理区别。本页不重写三人对照全表，也不写软管直径和接管步骤。

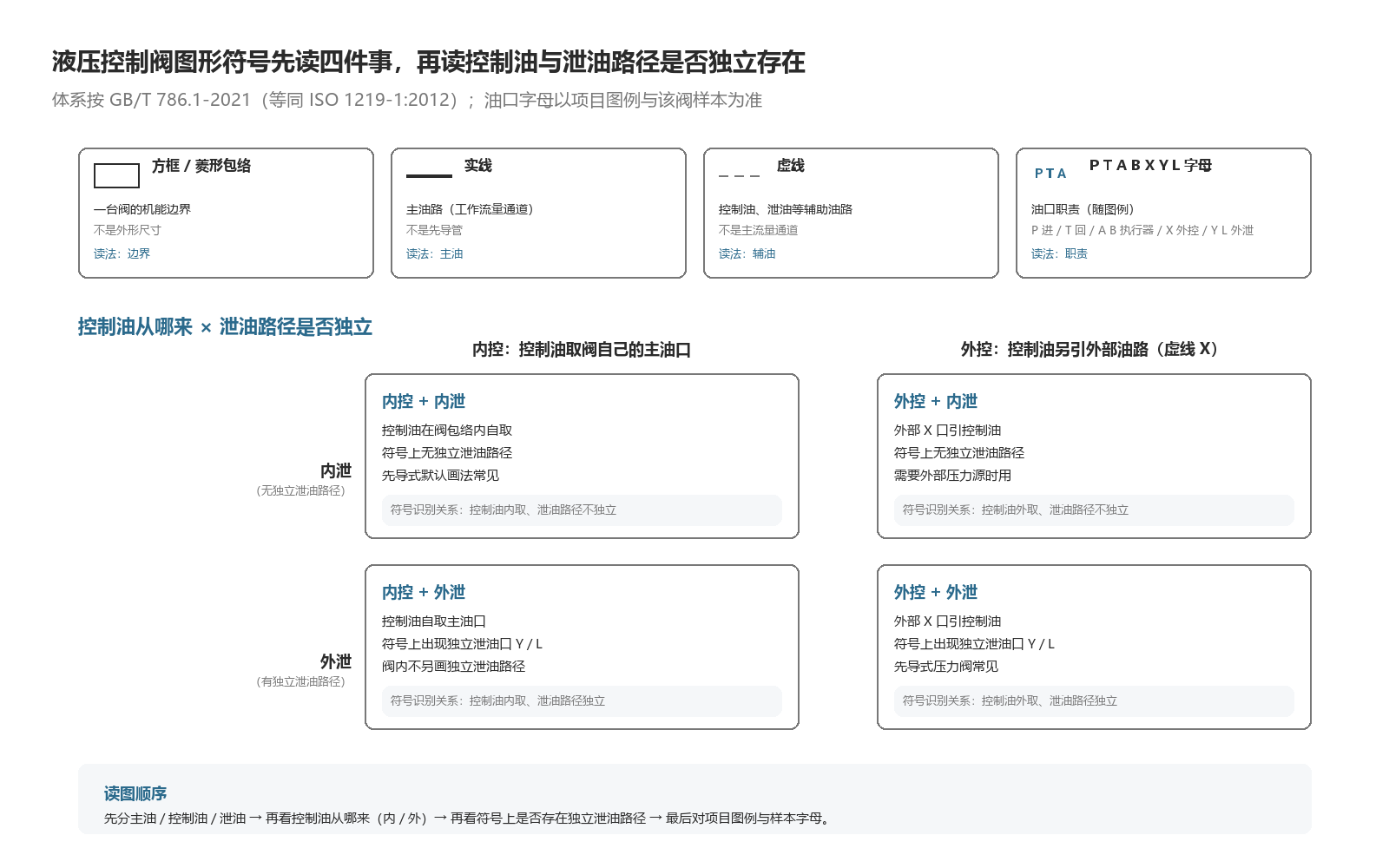

先读四件事：方框、实线、虚线、油口

字母习惯因标准和厂家图册而异。P 常与进油有关，T 常与回油有关，A/B 常与执行器两腔有关，X 常与外控有关，Y 或 L 常与外泄有关——这是沟通用的常见读法，最终只认项目图例和该阀样本。

内控与外控，内泄与外泄

内控： 控制压力取自该阀自己的主油口（常见是进口或出口，看阀种）。符号上控制油往往画在阀包络内部，或不另引外部控制口。 外控： 控制压力来自另外一条油。符号上会出现通向阀的虚线控制口。外控口没接到规定油路时，阀芯感到的不是设计要的压力。

内泄： 泄漏或先导回油在阀内回到某个主回油口。 外泄： 单独一根泄油要回到油箱或规定的无压油路。符号出现单独泄油口时，图上不能当装饰省掉。泄油接到有背压的回油，调定值会叠加，这是机能问题，不是「符号画错」。

压力阀里，溢流、减压、顺序各自取哪一侧、常通还是常闭，仍以 溢流阀、减压阀与顺序阀图形符号及工作原理区别 为准。本页只强调：内控/外控、内泄/外泄要在符号上单独读一遍。

压力阀：先找取压点，再对功能名

压力阀符号里，弹簧表示可调定压力，控制油指向阀芯的哪一侧决定它在管一次压力还是二次压力。取入口、常闭、出口回油箱，沟通上更接近溢流；取出口、常通、油去下游，沟通上更接近减压。不要只看方框里有没有弹簧。先导式会多画先导级，仍是同一功能名的结构层级。

本页自绘不能代替 GB/T 786.1 图例。投标图要用项目指定的标准图例。

节流阀和调速阀不是同一符号

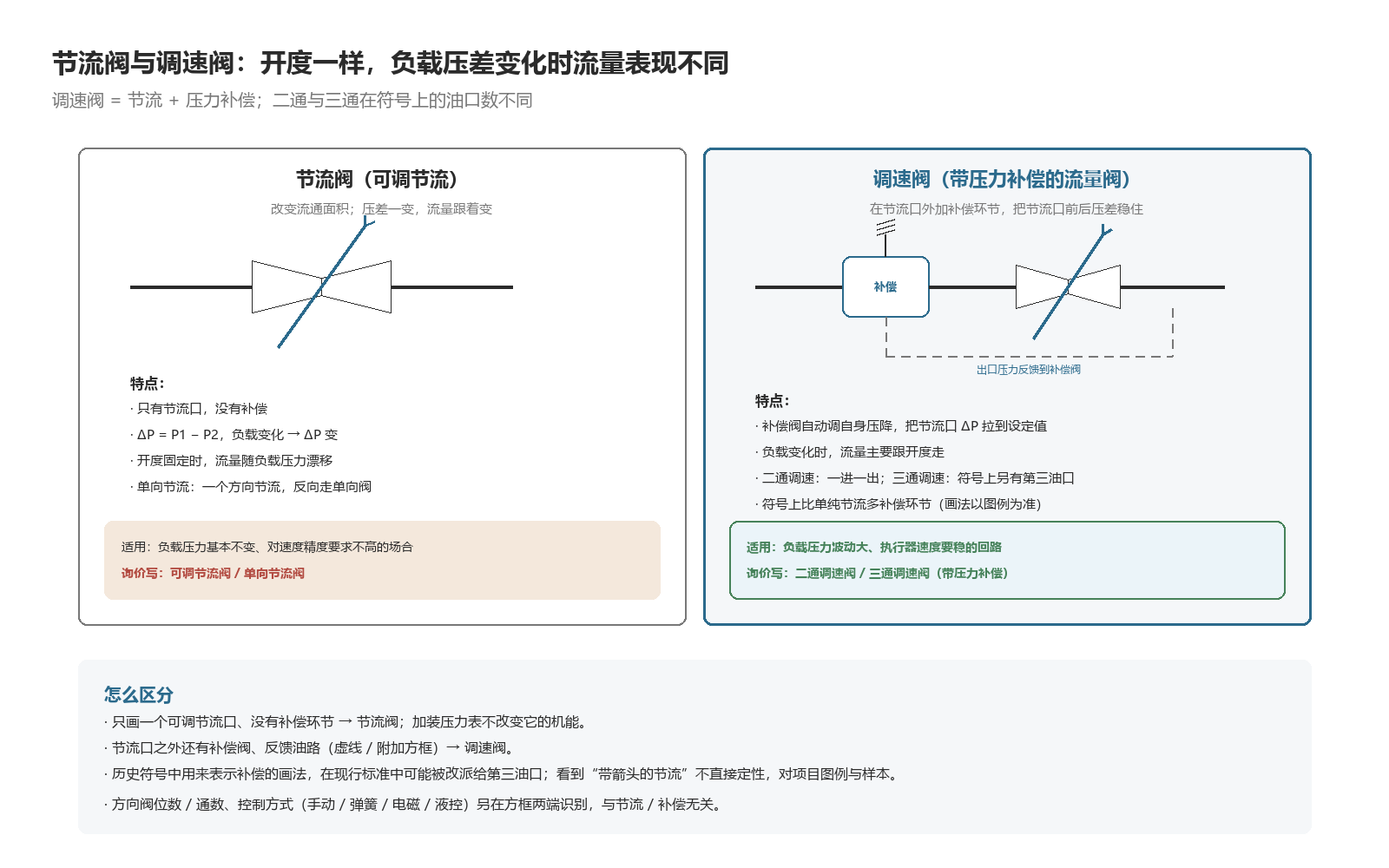

节流阀： 改变流通面积。压差一变，流量跟着变。符号常见为可调节流（两弧加斜箭头一类画法，以正式图例为准）。 调速阀（压力补偿流量阀）： 在节流之外还有补偿，用来在负载压力变化时把通过节流口的压差大致稳住，流量才比较跟开度走。符号上会比单纯节流多补偿相关画法；二通调速与三通调速（多余油溢回油箱）不是同一机能。

有的图册用箭头、旁通或附加方框表示补偿，旧画法和现行国际图形符号可能不一致。公开识图资料也提醒：历史上用来表示补偿的符号，后来可能被改派给第三油口。所以看到「带箭头的节流」不要口头定为调速阀，要对项目图例。

单向节流：一个方向节流、反向经单向阀。这是方向+节流的组合，仍不是压力补偿调速。

方向阀与控制方式

方向阀看位数和通数：例如两位两通、三位四通。方框格数表示工位，格内箭头和堵头表示该工位油路。换向靠的控制方式写在方框两端：手动、弹簧复位、电磁、液控、气控等。电磁换向只说明谁去推阀芯，不说明压力或流量已经闭环。

比例电磁铁、伺服阀的符号会再加比例或闭环相关画法，与开关电磁阀不是同一控制精度。本页不把液压比例阀写成给水比例式减压阀，后者见 比例式、可调式与先导式减压阀有什么区别？。

沟通清单

1. 项目图例采用哪一年版的图形符号标准。
2. 该阀是压力、节流、调速还是方向。
3. 内控还是外控，内泄还是外泄，图上有没有 X、Y 或 L。
4. 厂家样本符号与系统图是否同一套简化规则。
5. 需要改回路时，只在卸压、锁闭条件下按该说明书进行。本页不写接管。

常见问题

节流阀加上压力表是不是调速阀？
不是。调速要看有没有压力补偿机能，以符号和样本为准。

外泄口可以接到回油总管吗？
看说明书是否允许背压。符号上有外泄，不等于可以接到任意回油。

网上一张符号图能不能当施工图例？
不能。以项目采用的 GB/T 786.1 正式文本和该厂家图例为准。

参考资料

1. GB/T 786.1-2021 图形符号，现行，等同 ISO 1219-1:2012。https://std.samr.gov.cn/gb/search/gbDetailed?id=C3386C490BFB8B79E05397BE0A0AC288
2. 溢流阀、减压阀与顺序阀图形符号及工作原理区别
3. 该阀样本符号与项目液压图例 — 字母和简化画法的最终依据。

示意图非正式标准图例。阀天流体控制（江苏）有限公司按技术协议确认供货范围；识图以正式文本和项目图为准。
