蝶阀、球阀、旋塞阀这类转九十度就完成开关的部分回转阀门，配电动或气动执行器时，双方报价单上常写一句"按 ISO 5211 连接"。这句话只解决了一件事：执行器和阀门之间那个法兰盘的安装尺寸有共同语言。它没有解决执行器输出力矩够不够、阀杆方孔对不对得上、中间支架怎么落到阀盖上、现场能不能调节等问题。

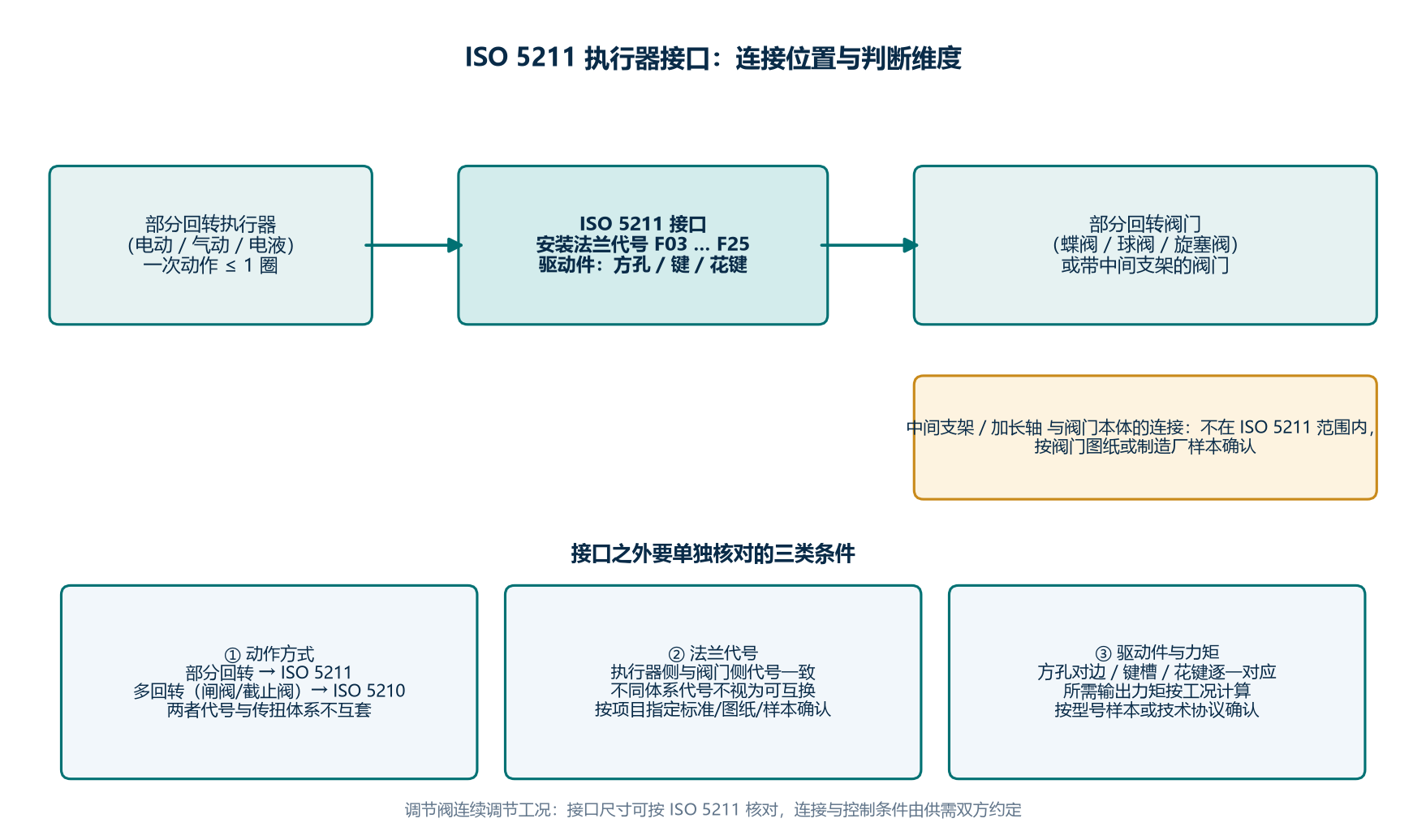

判断思路是分三层：先确认被驱动的阀门是不是部分回转，再确认执行器与阀门之间的接口尺寸和驱动件形式是否按 ISO 5211 现行版本核对，最后把工况要求（开关时间、故障位、调节信号、压差下的力矩需求）作为接口之外的条件单独列出来。三层都对齐，"按 ISO 5211 连接"这句话才算落地。接口之外的失气逻辑可进一步参考气动阀失气安全位置。
一、ISO 5211 管的是"部分回转"接口，不是所有执行器连接
ISO 5211 的正式名称是"工业阀门——部分回转执行器连接"（Industrial valves — Part-turn actuator attachments）。它针对的是球阀、蝶阀、旋塞阀这种一次动作在一圈以内、不需要承受轴向推力的阀门。多回转阀门，例如闸阀、截止阀，走的是另一条标准路线 ISO 5210，两者的法兰代号、驱动件和力矩体系不能互相套用。
标准正文明确规定了三类内容：执行器安装到阀门或中间支架上所需的法兰尺寸；执行器驱动件与阀门从动件之间的连接尺寸；以及在这些接口和联轴器尺寸下对应的参考扭矩值。它同时划了边界：中间支架与阀门本体之间的连接不在标准范围内；把这套接口用于调节阀时，需要由供方和需方另行约定。换句话说，看到"ISO 5211"几个字，先确认阀门动作方式和是否属于部分回转，再核对相应的安装接口。
二、安装法兰代号 F03、F05、F07 是什么意思
报价和铭牌上常见的 F03、F04、F05、F07、F10、F12、F14、F16、F25 等代号，指的就是 ISO 5211 这套安装法兰系列。代号里的数字越大，对应的法兰外径、螺栓节圆和螺栓规格越大，法兰能传递的参考扭矩也越大。具体每一档对应的外径、孔距、螺栓规格和最大允许扭矩，应按 ISO 5211 现行版本查表，或直接按执行器与阀门制造厂的型号样本确认，不要凭经验在不同代号之间硬套尺寸。
沟通时容易踩的坑有两个。一是把不同标准体系的接口代号当成可以互换：ISO 5211 之外，行业里还存在其他执行器安装法兰体系，代号形式接近但尺寸依据不同标准，不应视为可互换；项目采用哪一套接口体系、具体尺寸取哪一版，以项目指定标准、阀门图纸和制造商样本为准。二是只写"按 ISO 5211"却不写具体法兰代号，等于接口条件仍未闭合。规范的写法是同时给出执行器侧法兰代号和阀门侧（或支架侧）法兰代号，例如执行器输出法兰 F07、阀门支架安装法兰 F07，两边一致才谈得上匹配。
三、法兰对上之后，阀杆驱动件还要单独核对
法兰盘只是把执行器"坐"到阀门上，真正把力矩从执行器传到阀杆的，是中间那根驱动件和联轴器。ISO 5211 覆盖的驱动形式包括键传动、平行方头或斜方头、扁头、改进扁头、渐开线花键以及双方头（bi-square）等多种。同一张 F07 法兰，下面配的可能是不同对边尺寸的方孔，也可能是键槽或花键，必须逐项核对。
阀门侧的阀杆形式（方杆、光杆带键槽、花键杆）和执行器侧的输出轴孔形式要对应，必要时通过联轴器或加长轴过渡。标准给出的是对应尺寸和参考扭矩，实际需要的力矩还要结合阀门在最大压差下的启闭力矩、阀座摩擦、介质工况和安全裕量计算，这部分由执行器制造厂或自控方按工况提供，不能从法兰代号反推。
四、中间支架、加长轴与现场空间不在标准范围内
阀门和执行器之间经常不是直接贴合，而是隔了一段距离：可能因为阀杆太高，需要加长轴；可能因为保温层或阀体结构，需要支架抬高；也可能执行器自带齿轮减速箱。ISO 5211 只规定执行器这一侧的法兰接口，以及带减速箱时减速箱到阀门一侧的接口；中间支架与阀门阀盖之间怎么连接、支架多高、加长轴多长，不属于该接口标准的规定范围，需要查阅项目图纸或制造厂样本。
现场沟通时建议把这几项单独列出来：阀门顶部阀杆的外露形式和高度、是否需要保温层外再装执行器、执行器安装方向、手轮或手柄是否与管道干涉、维护时能否从上方吊装执行器。改造项目尤其要提供旧执行器铭牌、阀门顶部俯视照片和阀杆照片，否则只凭"口径 DN100、配气动头"无法判断支架和联轴器选哪一款。
五、开关型与调节型，接口之外的条件分开谈
法兰和驱动件对齐之后，电动或气动阀还要按任务性质补一组条件。开关型阀门要确认：期望的全开全关时间、动作频率、失电或失气时阀位（开、关或保持）、手动应急机构、开关到位信号反馈。这些不写进 ISO 5211，但是决定执行器型号和附件配置的关键。
调节型阀门（连续调节流量、压力或液位）要确认：控制信号类型、目标开度范围、正常与异常压差、过程流量波动范围、要求的控制精度和定位器配置。ISO 5211 正文也说明，把该接口用于调节阀时需要供需双方约定，正因为接口尺寸相同不等于调节品质相同。这部分条件由自控或工艺专业提供，采购不要把它省成一句"按标准配"。
六、沟通时一次写齐的字段
把以下信息一次性发给执行器或阀门供方：阀门型号与口径、阀种（球阀/蝶阀/旋塞阀）、介质与温度、正常与最大压差、驱动方式（电动/气动/电液）、开关型还是调节型、控制信号与供电或气源条件、失电失气故障位、动作频率、执行器侧安装法兰代号、阀门侧或支架侧安装法兰代号、阀杆驱动形式（方杆/键/花键）、是否需要中间支架或加长轴、防护与防爆等级、现场照片或旧件铭牌。
暂时算不准的项，例如最大启闭力矩、所需执行器输出裕量、支架高度，不要凭感觉填死，标注"按技术协议确认"由双方共同核对。这样形成的询价记录，后续做备件替换、同类项目复制和现场问题追溯时都能直接用上。
常见问题
写了"按 ISO 5211"为什么供方还要追问法兰代号？ ISO 5211 是一个法兰系列，F03 到 F25 各档尺寸和传扭能力不同，只写标准号不写代号，接口条件没有闭合。
球阀和闸阀都配电动头，接口标准一样吗？ 不一样。球阀是部分回转，走 ISO 5211；闸阀是多回转，走 ISO 5210。执行器加部分回转减速箱时，减速箱到阀门这一侧才按 ISO 5211。
F05 阀门能否直接装 F05 的气动头？ 法兰代号一致只是前提，阀杆驱动形式（方孔对边、键槽、花键）和所需力矩还要单独核对，两者都对上才能安装。
调节阀配执行器也直接套 ISO 5211 吗？ 接口尺寸可按 ISO 5211 核对，但标准明确调节阀的执行器连接需供需双方约定，调节信号、压差和精度要求要另行提供。
