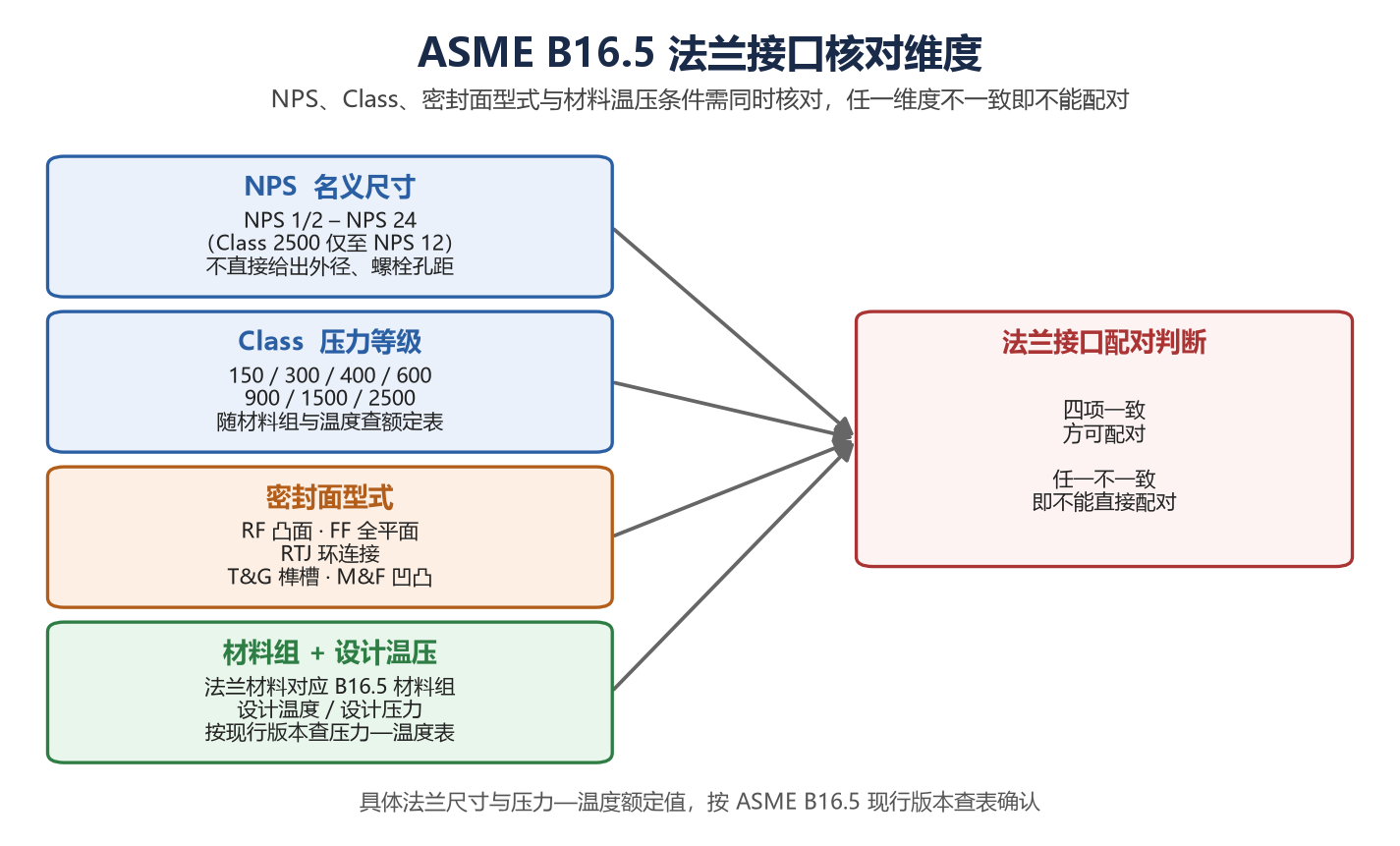

在美标阀门、泵和管件的询盘中，"4 英寸、Class 300、RF 法兰"这类写法很常见。但按 ASME B16.5 的逻辑，法兰接口不是一个"口径数字"，而是一组需要同时核对的代号：NPS（名义尺寸）、Class（压力等级）、密封面型式、法兰材料与设计温压条件，任何一项单独拿出来都判断不了接口能不能对上。
实际沟通里最常见的误读，就是只凭 NPS 或只凭 Class 做判断——两片法兰"看起来能装上"，不等于在设计温压下可配对。下面按"标准范围 → NPS → Class → 密封面 → 询盘最小信息"的顺序，把这套代号怎么讲清楚。
一、ASME B16.5 管的是什么：范围与现行版本
ASME B16.5 的完整名称是 "Pipe Flanges and Flanged Fittings: NPS 1/2 through NPS 24, Metric/Inch Standard"，对象是管法兰与法兰管件，内容覆盖压力—温度额定值、材料、尺寸、公差、标识、试验以及开孔标注方法。
尺寸与等级的覆盖边界是：Class 150、300、400、600、900、1500 覆盖 NPS 1/2 至 NPS 24；Class 2500 覆盖 NPS 1/2 至 NPS 12。超出这个范围的法兰，按其他法兰标准或项目设计文件确认。
现行版本为 ASME B16.5-2025。项目引用时应写明所采用的版本年份；具体法兰尺寸与压力—温度额定值，按 ASME B16.5 现行版本查表确认，不凭经验数字套用。
二、NPS：名义尺寸代号，不等于法兰上任何一个具体尺寸
NPS（Nominal Pipe Size）是美制管道名义尺寸代号，作用是建立管道、阀门、法兰之间的尺寸沟通语言。它本身不直接给出法兰外径、螺栓孔数、螺栓孔径、密封面外径、螺栓长度或阀门结构长度。
NPS 与国际标准中的 DN 有常用对应关系，但不是等同替换：法兰螺栓孔距、密封面外径等仍按 NPS 查 B16.5 的尺寸表。项目中对方只说"4 英寸"时，要追问清楚——这是阀门两端的接口代号、管道公称尺寸，还是现场实测的管子外径；有异径、衬里、非标短节或改造管线时，以图纸和实测为准。
三、Class：压力等级代号，不能直译成 PN
Class 150、300、600 等是法兰压力等级标识。同一 Class 的法兰，允许工作压力随材料组别和设计温度变化，查的是 B16.5 附录中对应材料组的压力—温度额定表，而不是一个固定压力数字。
Class 不能按数值与 PN 直接互换；两片法兰外径相近、螺栓孔距看起来合适，也不代表在设计温压下可以配对使用。压力—温度额定值按 ASME B16.5 现行版本、按法兰材料组查表确认。
四、密封面型式：RF、FF、RTJ 等不能混配
ASME B16.5 法兰常见密封面型式包括：RF（凸面，一般工况最常用）、FF（全平面）、RTJ（环连接面，高压工况）、T&G（榫槽面）、M&F（凹凸面）。
密封面型式决定垫片型式与金属接触面形状。NPS 与 Class 都相同，只要密封面型式不同，垫片与紧固件就不能直接混用。有腐蚀、温度循环、振动或频繁拆装的部位，垫片与紧固件的选择边界应由项目技术文件明确。
五、询盘与技术沟通的最小接口信息
一次提供以下信息，供应方才能先确认接口，再讨论球阀、蝶阀、闸阀或调节阀的结构方向：
- 介质名称与状态
- 设计温度与工作温度、设计压力与工作压力
- NPS 与 Class
- 法兰标准及采用版本（ASME B16.5 现行版本）
- 密封面型式（RF / FF / RTJ / T&G / M&F）
- 法兰与阀体材料（对应 B16.5 材料组）
- 阀门结构长度或面—面要求
- 端部连接型式、安装方向
- 是否配套提供垫片与螺栓，及其等级要求
六、常见问题
NPS 4 是不是就等于 DN100？ 两者有常用对应关系，但 B16.5 以 NPS 名义尺寸为准，法兰外径、螺栓孔距等尺寸按 NPS 查现行版本尺寸表确认。
Class 300 能不能直接当 PN40 用？ 不能。Class 的允许压力随材料组和温度变化，按 ASME B16.5 现行版本对应材料组的压力—温度额定表确认。
RF 法兰和 RTJ 法兰能不能配对？ 不能。密封面型式不同，垫片与金属接触面形状不匹配，需统一型式后再配对。
NPS 24 以上的大口径法兰还在 B16.5 范围内吗？ B16.5 覆盖至 NPS 24（Class 2500 至 NPS 12）；更大口径按其他法兰标准或项目设计文件确认。
