自力式压力调节阀：工作原理、取压与维护核对

自力式压力调节阀利用被调介质本身的压力变化产生作用力，在不依赖外接气源或电源的条件下，使阀门开度随压力偏差变化。它常用于蒸汽、气体、液体等管路的压力稳定或减压工况。这里的“自力式”不等于无需选型和维护：取压位置、设定压力、流量变化、前后压差、温度、介质洁净度和安装条件都会影响实际控制效果。

一、自力式与气动、电动调节阀有什么不同

气动或电动调节阀通常接收外部控制信号，再由执行机构推动阀芯；自力式阀主要依靠管道内介质压力及弹簧、膜片等元件形成平衡。当阀后压力偏离设定值，取压压力作用在执行部件上的力随之改变，使阀芯移动并修正流量。它适合不需要接入自动控制系统、但希望保持一定压力关系的场合；若项目需要远程设定、复杂联锁、连续信号调节或高精度控制，应另行评估电动、气动或专用控制方案。

二、先分清是稳阀后压还是稳阀前压

自力式产品的功能方向必须先确定。用于稳定阀后压力时，取压通常关注下游压力变化；用于稳定阀前压力时，取压关系和设定逻辑不同。不能仅凭“自力式调节阀”这一名称判断取压管该接在哪一侧。订货和安装前应提供工艺图，明确需要控制的压力位置、设定值、允许波动和异常工况。

三、取压管为什么是关键部件

取压管并非普通附属管线，它决定执行部件接收到的压力信号是否真实、稳定。取压点应按对应产品结构和项目图确定，避免设在强烈湍流、局部缩径、积液或易堵塞的位置。蒸汽系统应考虑冷凝液对取压和膜片腔的影响；含颗粒、黏性或易结晶介质则要评估堵塞风险和必要的隔离、吹扫措施。取压管折弯、泄漏、堵塞或错误接反，都可能造成设定偏差、迟缓或来回波动。

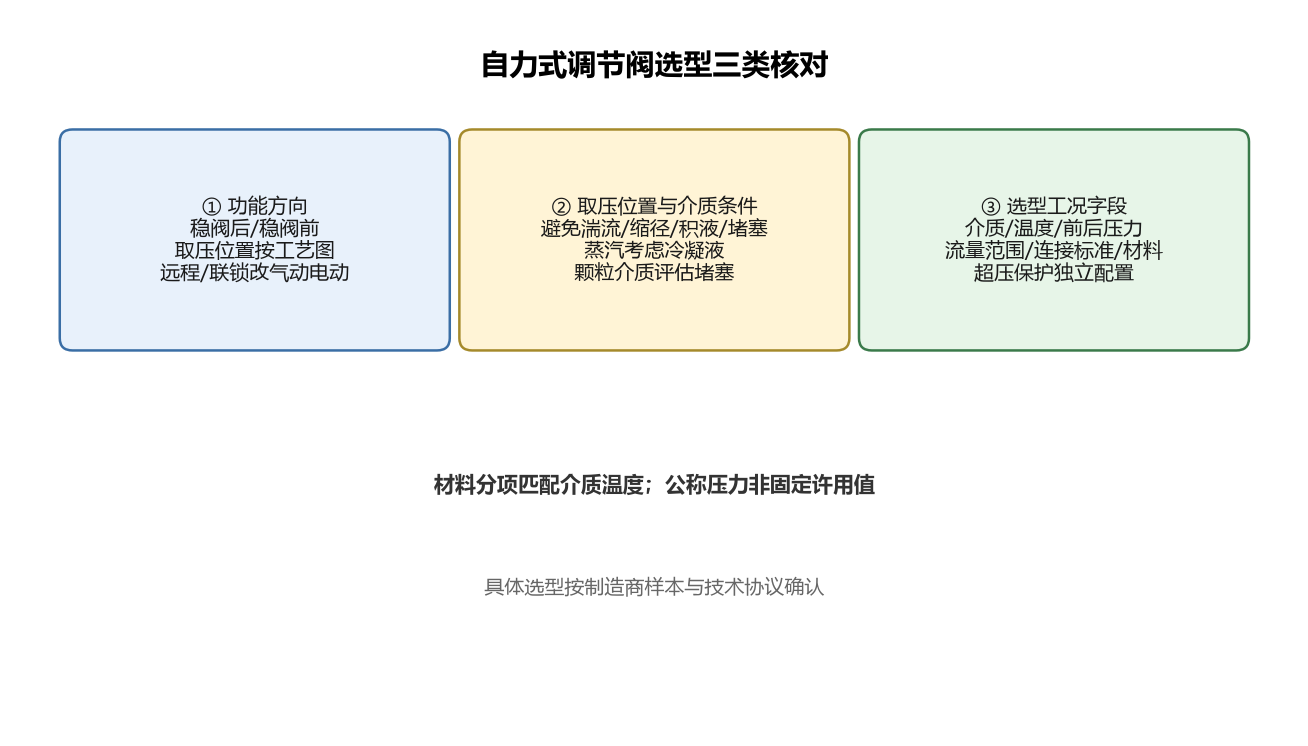

四、选型时需要一次写清的工况

至少应确认介质名称和状态、温度、阀前压力范围、目标控制压力、最大与最小流量、管径、连接标准、阀后设备允许压力、是否有冷凝液或颗粒、安装方向、保温条件及可用检修空间。阀体、阀芯、膜片、填料和垫片材料应分项匹配介质和温度；公称压力不是任何温度下的固定许用压力。若系统存在阀后超压风险，还应由设计方配置独立的保护方案，不能把普通调节功能当作安全泄压功能。

五、安装与投运

安装前清除管道焊渣、铁锈和其他异物，核对阀体流向、管道自然对中和支撑条件。阀门及取压管路不应承受管道附加载荷；保温层不得妨碍设定机构、取压接口和维护位置。首次投运时宜缓慢建立压力，确认上下游隔离、取压管和仪表接口无泄漏，再按照经确认的运行程序逐步设定。若出现压力不稳，不应只靠反复旋调弹簧，应同时检查流量范围、阀前压力、过滤状态、取压位置和管路振动。

六、维护时看哪些地方

日常可观察阀前后压力变化、填料函和取压接头有无外漏、阀杆动作是否迟缓、是否存在异常噪声或振动。停机维护前应隔离、泄压并按介质特性完成降温或置换。检修时除密封件外，还应检查取压管是否堵塞、膜片及弹簧是否完好、过滤器是否需要清理。更换部件应以经确认的型号、材料和维护文件为准，不宜用外观相近的零件替代。

标准与文件边界

不同连接体系、压力等级、材料及控制结构对应的设计、法兰、结构长度和试验要求可能不同。国标、ASME/API、美标或 EN/DIN 项目应按图纸和技术协议指定的体系执行，不能混用。本文用于技术沟通，不替代具体产品的数据表、安装说明或项目验收文件。需要查看产品方向可进入 ZZYP 自力式压力调节阀产品页，并提交完整工况进一步确认。
