可调式减压阀组：组成、工作方式与安装选型核对

可调式减压阀组不是把一只减压阀简单装进管道，而是一套围绕“稳定下游压力、便于观察维护并控制风险”配置的管路单元。它常见于蒸汽、压缩空气、给水等需要把较高进口压力降到目标出口压力的场合。实际能否稳定运行，取决于介质、流量变化范围、前后压差、温度、管道布置、附件和调试方式，不能只按阀门口径或一个压力数字选择。

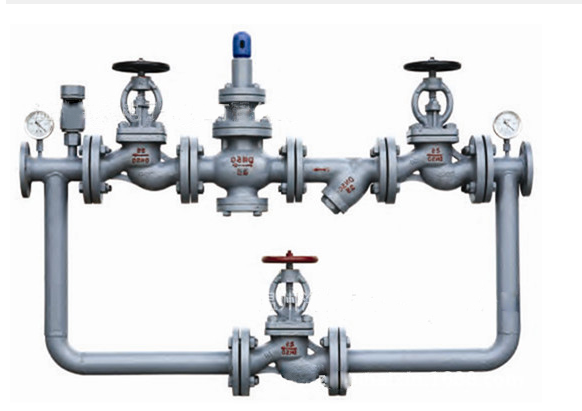

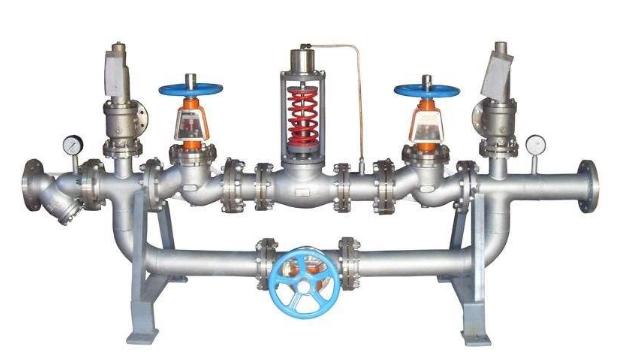

阀组实物参考

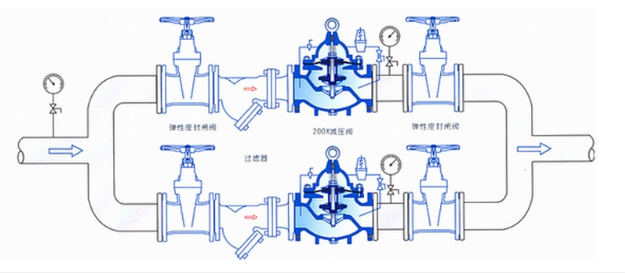

下列图片用于说明可调式减压阀组的常见组合与布置方式，不作为单一型号、材质、压力等级或附件品牌的承诺。实际阀门、过滤器、压力表及旁通配置应按介质、入口与出口压力、流量和现场安装条件选定。

一、减压阀组与单台减压阀有什么区别

单台减压阀负责按设定关系调节压力；阀组则把阀前隔离、过滤、压力观察、阀后隔离、排凝或放空等配套关系一起考虑。这样做便于投运、检修和故障判断，也能避免把管道杂质、冷凝水、错误的取压位置或不匹配的附件问题误判为“阀门本身不稳”。是否设置旁通、双阀并联或备用支路，应按连续供气/供汽要求、检修窗口和风险评估确定，并非每个项目都必须配置。

二、常见组成及各自作用

• 进口、出口隔离阀：用于投运、停用和检修隔离，阀型与等级应匹配管道系统。
• 过滤器：降低焊渣、铁锈、颗粒进入先导通道或主阀密封部位的风险；滤网形式和维护周期按介质清洁度确定。
• 减压阀：按已确认的进口压力、目标出口压力和流量范围选择，不同结构适用边界不同。
• 压力表或压力变送接口：用于观察和调试；量程、精度、取压位置和隔离措施由项目仪表要求确定。
• 排凝、放空或排污接口：蒸汽和可能产生冷凝液的系统尤应重视，具体位置应按管道图和安全要求设置。

三、先确认“调压”与“超压保护”不是一回事

减压阀的职责是把出口压力维持在设定范围附近，但它不是独立的安全泄压装置。对于阀后设备不能承受进口侧最高压力的系统，应按项目规范设置独立的超压保护方案，例如安全阀、切断或联锁措施。保护设定、排放去向和验收要求须由系统设计确定，不能把减压阀调低就等同于已经解决超压风险。

四、选型应把工况写成一张清单

询价或改造时至少应提供介质及状态（是否含冷凝液、颗粒或腐蚀成分）、进口压力范围、目标出口压力、最大和最小流量、温度、管径及连接标准、连续或间歇运行、阀后设备允许压力、安装方向和可用维护空间。若涉及蒸汽，还要说明是否需要汽水分离、疏水和保温；若是气体，要注意调压后流速、噪声和可能的结冰影响。只报“DN 和压力等级”不足以确定稳定性和寿命。

五、安装与调试的关键点

安装前应清理上游管道，确认流向、支撑、阀前后直管和仪表接口符合项目图。管路应自然对中，不得借由阀体强行纠偏。首次投运宜缓慢建立压力，先检查过滤器、取压管和连接处，再按制造文件与系统要求逐步调整出口压力。压力波动、设定偏差或噪声增大时，应先检查实际流量是否超出选型范围、过滤器是否堵塞、取压位置和阀前压是否稳定，而不是反复盲目调节弹簧或先导件。

六、维护与改造时容易遗漏的事项

停机检修前应完成上下游隔离、泄压和必要的降温；拆卸前确认系统已无残余压力。维护时除检查阀芯、膜片或密封件，还应检查过滤器、取压通道、压力表和旁通阀是否存在泄漏或误操作条件。旧系统改造尤其要核对实际管径、法兰或螺纹接口、结构长度、支架位置和下游设备允许压力，避免新阀装得上却无法稳定运行。

标准与文件边界

阀组中不同阀门、法兰、仪表和安全附件可能适用不同的设计、连接、结构长度和试验体系。国标、ASME/API、美标或 EN/DIN 项目应以设计文件明确的体系为准，不应把不同标准的尺寸或压力等级混用。本文用于选型沟通，最终供货范围、材料、接口、试验和文件要求以经确认的数据表、图纸及技术协议为准。
