一句话结论
阀门上的"限位"其实是三类不同对象：机械限位件（限位销、限位螺钉、机械止挡）通过机械接触限制设计行程，电气限位开关负责到位后给控制系统一个通断信号，阀位反馈/定位器负责连续反映开度或按信号调节开度。三者常同时装在同一台阀门上，名称接近、对象不同，备件和检修要分别按图纸核对。
一、名称对照
| 现场叫法 | 通常指什么 | 物理形态 |
|---|---|---|
| 限位销 / 销轴限位 | 机械销类零件，限制相对运动或转位 | 圆柱销、开口销、挡圈类 |
| 限位螺钉 / 机械止挡 | 可调或固定的机械止位面 | 锁紧螺钉、挡块、限位弧 |
| 执行器行程机械限位 | 执行器端的机械止位 | 电动/气动执行器上的调整螺钉 |
| 电气限位开关 | 到位后动作的电气触点 | 机械式、接近式、霍尔式微动开关 |
| 阀位反馈 / 开度信号 | 连续或分段反映实际开度 | 电位器、编码器、4–20 mA 变送 |
| 阀门定位器 | 按控制信号调节阀杆位置的装置 | 气动/电气定位器（用于调节阀） |

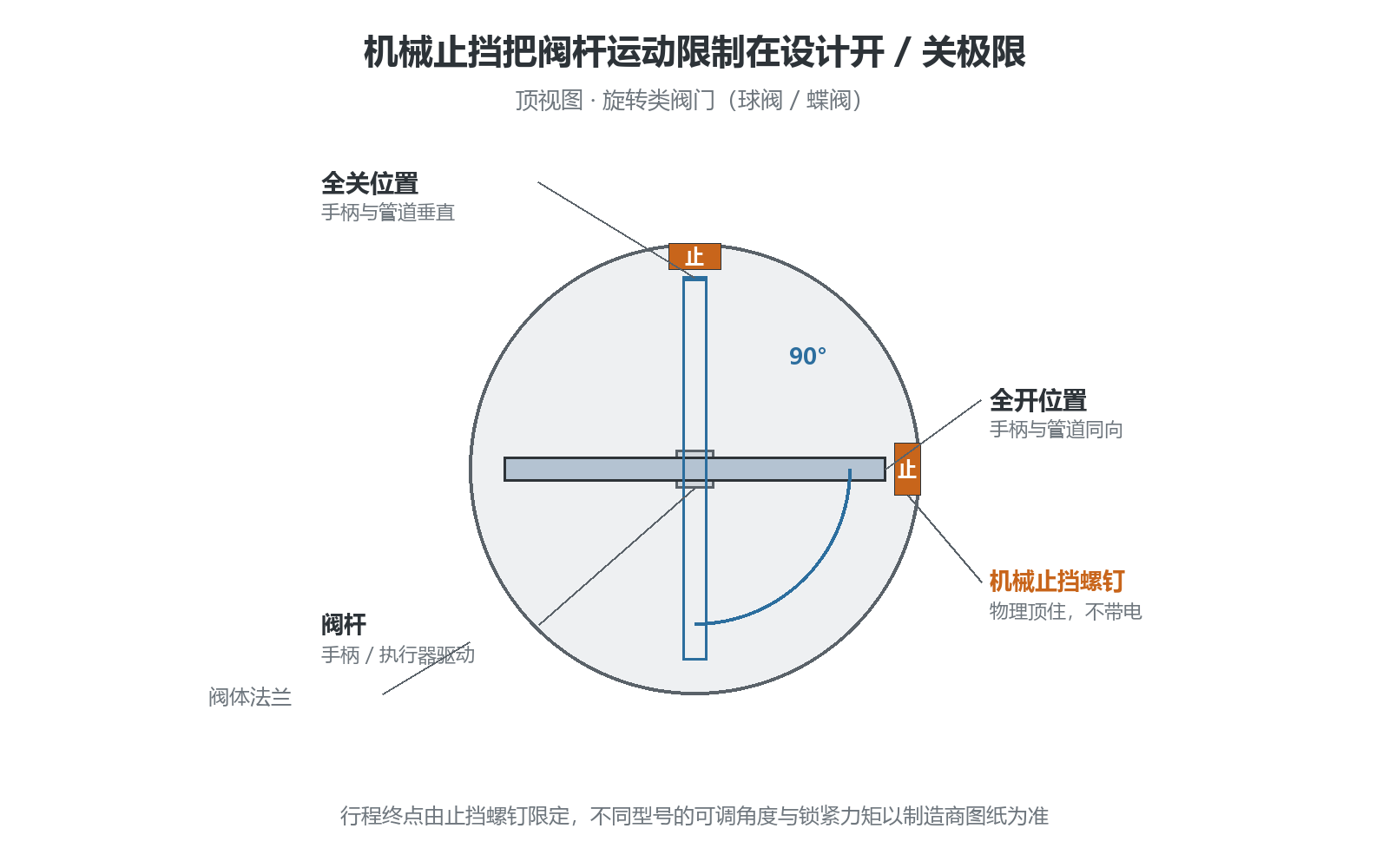

二、机械限位件做什么
机械限位在行程终点形成刚性或半刚性止挡，使运动副不能越过设计极限。它用于限制阀杆或执行器的移动范围，防止超过设计开关位置；到位信号则由电气限位开关或位置传感器提供。
常见安装位置：
- 阀杆或阀体侧：手柄球阀、蝶阀的限位弧或限位螺钉，把 90° 转角限定在全开/全关位置；
- 支架或支座内：调节阀执行器与阀体之间的连接块上，可能出现定位销、防转销；
- 执行器机端：电动执行器减速器输出轴端的开/关方向机械止位螺钉，气动执行器端盖处的行程调整螺栓。
机械限位件即使在断电、断气、控制板失效时仍然有效，因此常被用作行程终点的机械限位保护。它不能替代电气联锁，也不参与开度调节。

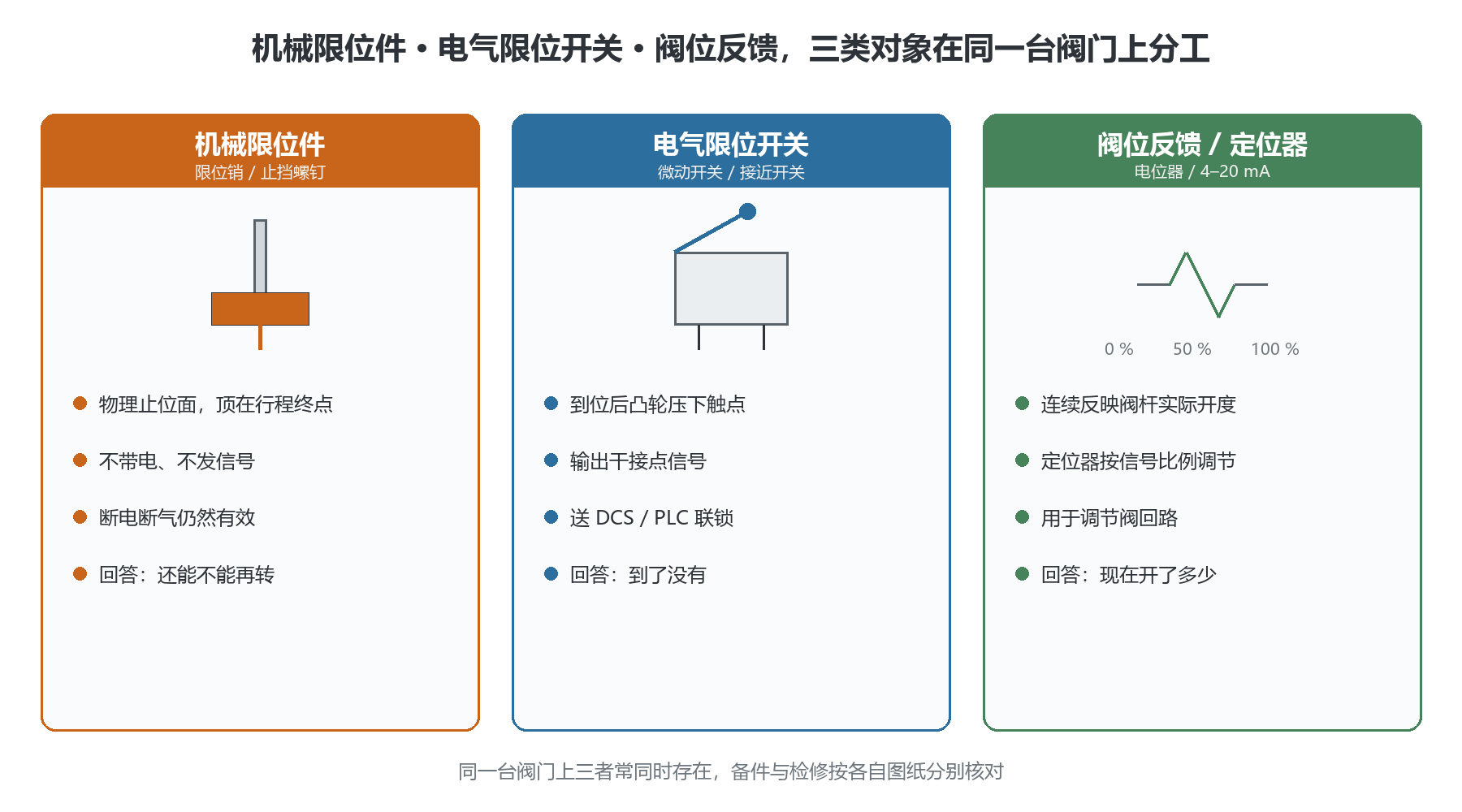

三、三类对象在同一台阀门上怎么配合
| 阀门类型 | 机械限位件 | 电气限位开关 | 阀位反馈 / 定位器 |
|---|---|---|---|
| 开关型球阀、蝶阀 | 全开/全关机械止位与密封设计匹配 | 凸轮驱动微动开关，给 DCS 干接点 | 隔爆型开关盒（回讯器）输出开/关信号 |
| 调节阀 | 机构侧销件、行程止挡 | 是否配置到位开关、阀位反馈或联锁，应按执行器配置和控制回路确定 | 定位器按 4–20 mA 信号把阀杆走到对应开度 |
| 电动执行器 | 机端机械止位螺钉 | 内部凸轮开关切断电机电源 | 远传电位器或现场总线开度信号 |
| 气动执行器 | 端盖行程螺钉、挡块 | 回讯开关盒（阀位开关） | 调节型可由定位器控制开度；开关型按控制要求选择开/关到位反馈 |
需要注意：在气动执行器上，现场常说的"限位开关"通常是阀位回讯开关（position indicating switch），用于向控制系统反馈阀位；是否参与联锁或切断动作，取决于具体控制回路。
四、调整不当会出现什么
- 止挡过早：阀门关不到位或开不足，密封面未走到设计贴合位置，表现为内漏或流量不足。
- 止挡过松、销件剪切或脱出：阀杆/执行器越过设计角度继续运动，可能撞击阀体、压伤密封面或扭坏销孔。
- 机械止位与电气指示错位：现场机械上已关严，但回讯开关还没动作，或相反——操作人员看到的位置与实际位置不一致。
出现销件弯曲、剪切痕迹、异常松动，或机械止位与电气指示"对不上"时，先停止继续带力操作，完成泄压、断电、气源隔离并使执行器失去动力，再按制造商图纸和说明书检查。备件按原设计规格领用，不随手拿普通螺栓顶替未经验证的销件。
不同型号的可调角度、锁紧力矩、调整顺序差异很大，没有可通用的数值，一律以该阀门或执行器随附文件为准。
五、识别限位部件和维护时应核对的项目
- 对照图纸/样本上的正式零件名（限位销、止动螺钉、行程挡块等），与现场实物标签一致。
- 目视检查销、挡块是否齐全，有无弯曲、剪切、裂纹、异常松动。
- 不带电、不带压地观察：机械全开/全关位置与电气回讯、开度指示是否一致。
- 备件按图号和正式零件名采购，注明开关型还是调节型、是否含电气限位与阀位反馈。
六、询价或备件沟通要写清
- 阀门/执行器图号或型号；
- 总装图或零件表中的正式零件名称；
- 阀门是开关型还是调节型；
- 现有电气限位开关、阀位回讯、定位器是否随本次一并更换；
- 是否需要随备件提供调整说明。
常见问题
限位销损坏后，能否用普通螺丝或开口销替代？
机械限位件按受力设计，销径、材料和剪切强度都与原工况匹配。临时代用一旦在行程终点失效，可能导致阀杆过行程、密封面撞击或执行器过载。应按图号领用原设计备件，由具备资格的人员更换。
限位销和限位开关是一回事吗？
不是。限位销是机械件，顶在行程终点；限位开关是电气件，到位后通断一个触点。同一台阀门上两者常常同时存在，分别属于机械装配和电气接线两个专业。
调节阀上的限位销和执行器行程螺钉是同一处吗？
不一定。调节阀的机构侧可能有销件，气动/电动执行器端又有自己的行程调整螺钉，两者限制的部位不同。要分别按阀体图纸和执行器说明书核对，不能把定位器调校误当成拆改限位销。
更换机械限位件后，需要复核哪些配套条件？
应复核备件规格、设计行程、开关位置与电气到位反馈是否匹配，并按该型号文件完成检查。涉及机械限位调整时，须由具备资格的人员按设备程序隔离动力源，不能在可能发生意外动作的状态下调整。
有没有通用的限位调整角度或锁紧力矩？
没有通用值。不同厂家、不同通径、不同执行器的可调范围和锁紧力矩差异很大，按该型号制造商文件执行。
