先导式溢流阀：结构组成、主阀与先导控制关系与选型沟通

对象：本文说明先导式溢流阀（含与直动式对照）的结构组成、主阀与先导阀控制关系、基本工作逻辑与选型沟通边界。它解决的是回路里定压溢流 / 限压回程一类问题，不是把支路出口压力「盯住」在设定附近的减压阀。旧站检索「先导式溢流阀结构及工作原理」时，应读本页，而不是给水减压通识页。

介质边界：教材与旧文常以液压油路为例；工艺清水、压缩空气或其他液体回路若使用溢流/安全溢流元件，询价单必须写清介质、回程去向与样本图号，避免按液压件或按减压阀串采。图形符号对照见 235；给水减压类型名称见 237；减压通识见 238。通径、压力档、材料与试验以项目确认资料为准，不编造弹簧刚度、Cv、流量表或未核验型号参数。

溢流阀在回路里起什么作用

沟通时可把作用写成可核对目标，而不是只报一个型号字母：

• 定压溢流：当进口侧压力达到先导（或直动）调定附近时，阀口打开，介质经回油/回程口离开受压腔。
• 稳压（回路口径）：在溢流工况下，帮助系统压力不要无限制地继续升高；是否满足项目接受准则，以调试与试验报告为准。
• 安全保护边界：溢流阀常参与限压保护沟通，但不能自动等同于法规意义上的安全阀或切断联锁；下游设备允许压力、是否另设安全阀，按设计文件核对。

它与减压阀的关键差别：溢流侧重「超过调定后把多余压力泄到回程」；减压侧重「把出口压力维持在设定附近供下游使用」。孔板固定节流见 236；可调式减压阀组布置见 221。

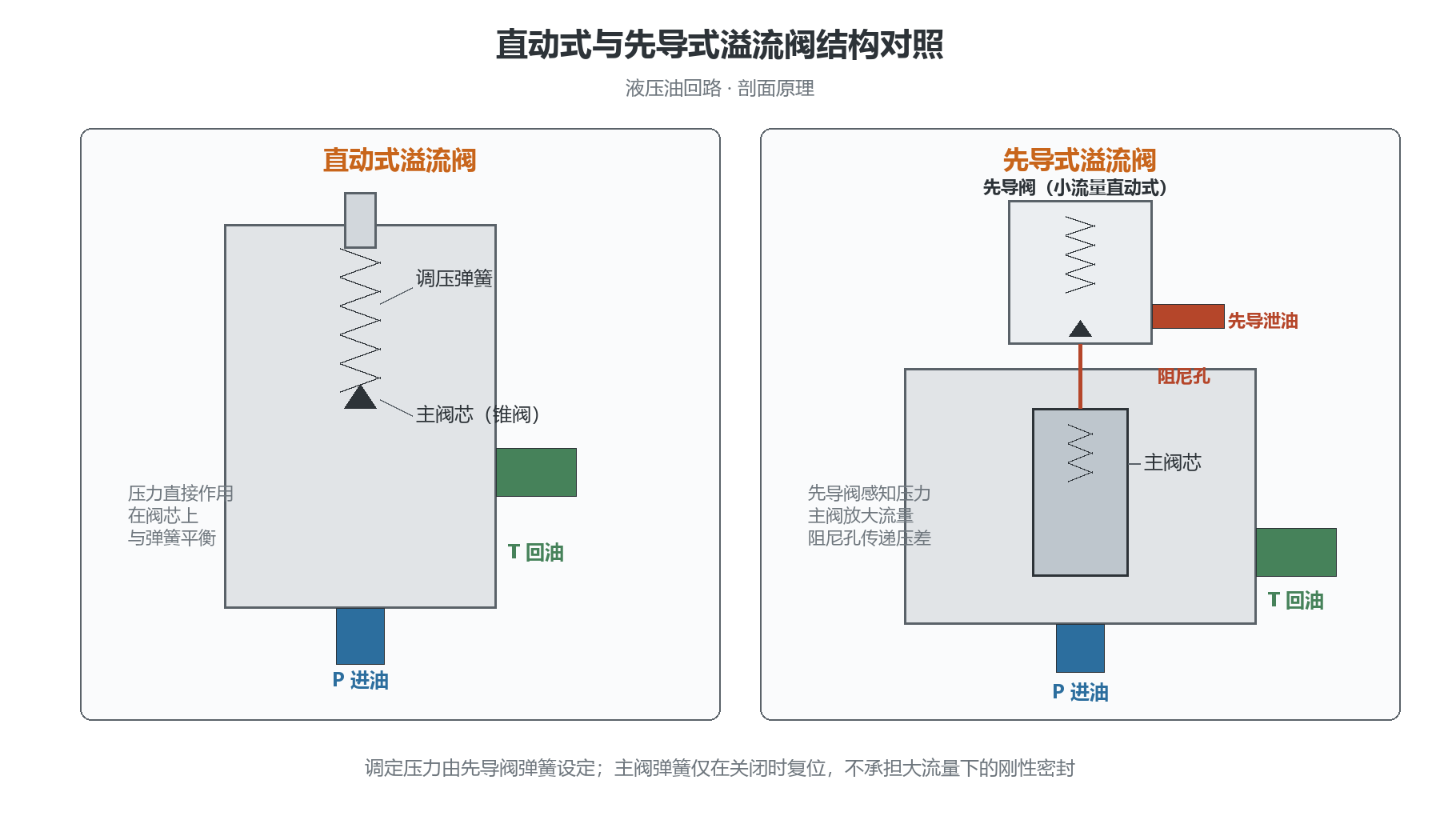

直动式与先导式：结构怎么分工

直动式

系统压力直接作用在主阀芯（或等效承压面）上，与调定弹簧平衡。压力低于调定附近时阀口关闭；升高到足以克服弹簧时阀口打开溢流。结构相对简单，配管少；大流量或压力较高时，弹簧与阀芯尺寸往往更显眼，具体以样本为准。

先导式

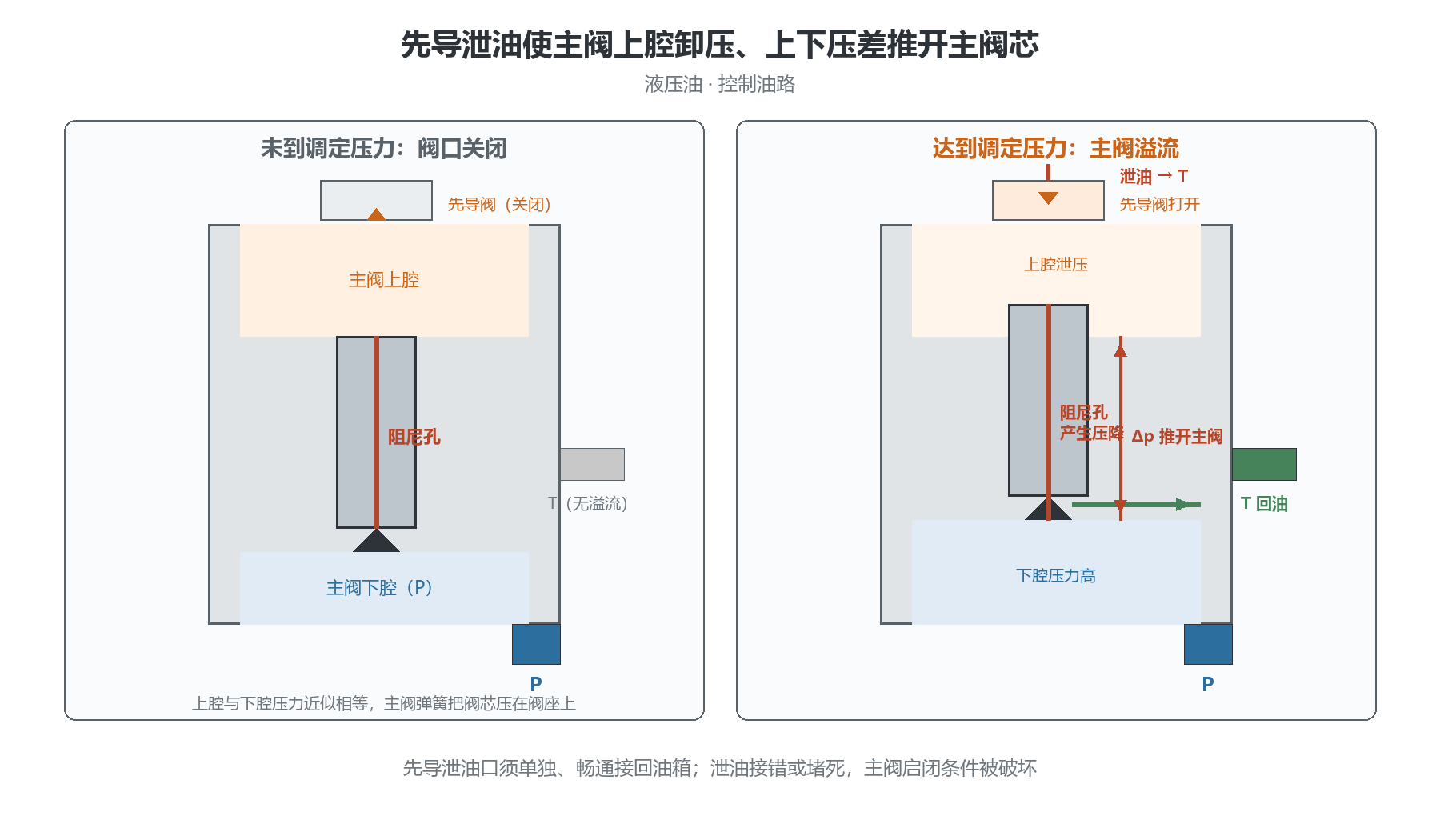

由先导阀与主阀组成。先导阀本身常是小型直动溢流结构：它的弹簧调定，决定何时开始泄放主阀上腔（或导压腔）的压力。主阀通过阻尼孔/节流小孔把进口压力引入上腔；当先导未开、导压腔无明显流动时，主阀上下压差不足以打开，主阀保持关闭。先导开启并泄油后，节流孔两侧出现压差，主阀上腔压力下降，主阀打开，主流量溢流回程。

因此询价时应写清：调定是在先导侧完成，还是产品做成其他调定方式；主阀回油口、先导泄油口是否分开；过滤与清洁度要求（导阀对污染更敏感）。

基本工作逻辑（沟通用，非逐步操作）

1. 进口压力经节流路径进入先导阀前腔与主阀上腔。
2. 进口压力低于先导调定附近：先导关闭，导压腔无明显泄油，主阀关闭。
3. 进口压力升至先导调定附近：先导打开，导压腔泄油，节流孔产生压降，主阀上腔压力降低。
4. 主阀上下压差达到打开条件：主阀溢流，介质经主回程口离开。
5. 进口压力回落：先导与主阀按样本特性重新关闭。具体启闭差、过渡过程以样本曲线与试验为准，本页不编造数值。

适用边界与选型核对清单

• 介质名称、黏度/清洁度、温度；是否液压油、水—乙二醇或其他。
• 进口最高压力、调定压力意向、回程压力（回油背压）。
• 需要溢流的流量范围或通径意向；主阀与先导是否分体泄油。
• 连接形式、安装姿态、是否允许外泄油接管。
• 与安全阀、减压阀、顺序阀在同一管线中的职责划分（符号见 235）。
• 试验项目与接受准则；泄漏与密封：以试验报告为准。

设计步骤类通识清单可参考 243；若现场是「出口压不稳、振动」等减压故障现象，应改走 245，不要把溢流阀页当成减压故障页。

权威来源方向

• 流体传动 / 液压教材中溢流阀（直动、先导）章节。
• 厂家先导式溢流阀样本剖视与外泄油说明。
• 项目采用的现行正式标准与技术协议（核编号后再引用条款，本页不抄录未核验条文号）。

示意图仅供沟通。阀天流体控制（江苏）有限公司按技术协议确认供货范围；页面内容不是唯一出厂配置。
