结论
水流指示器装在自动喷水灭火系统报警阀组之后的配水干管上，作用是感知"本分区管道里有没有水流过"，并把这个状态转成电气信号送到消防控制室。它靠管道水流推动桨片偏转、带动微动开关切换来工作，回答的是"哪一段在过水"。它和压力开关、信号阀、报警阀组、末端试水装置是同一张系统图上的不同角色，参数和故障判断各成一路。
依据现行《自动喷水灭火系统设计规范》GB 50084-2017、《自动喷水灭火系统施工及验收规范》GB 50261-2017、产品标准 GB 5135.7《自动喷水灭火系统 第 7 部分：水流指示器》，以及《消防设施通用规范》GB 55036-2022 核对。
在系统里监视什么

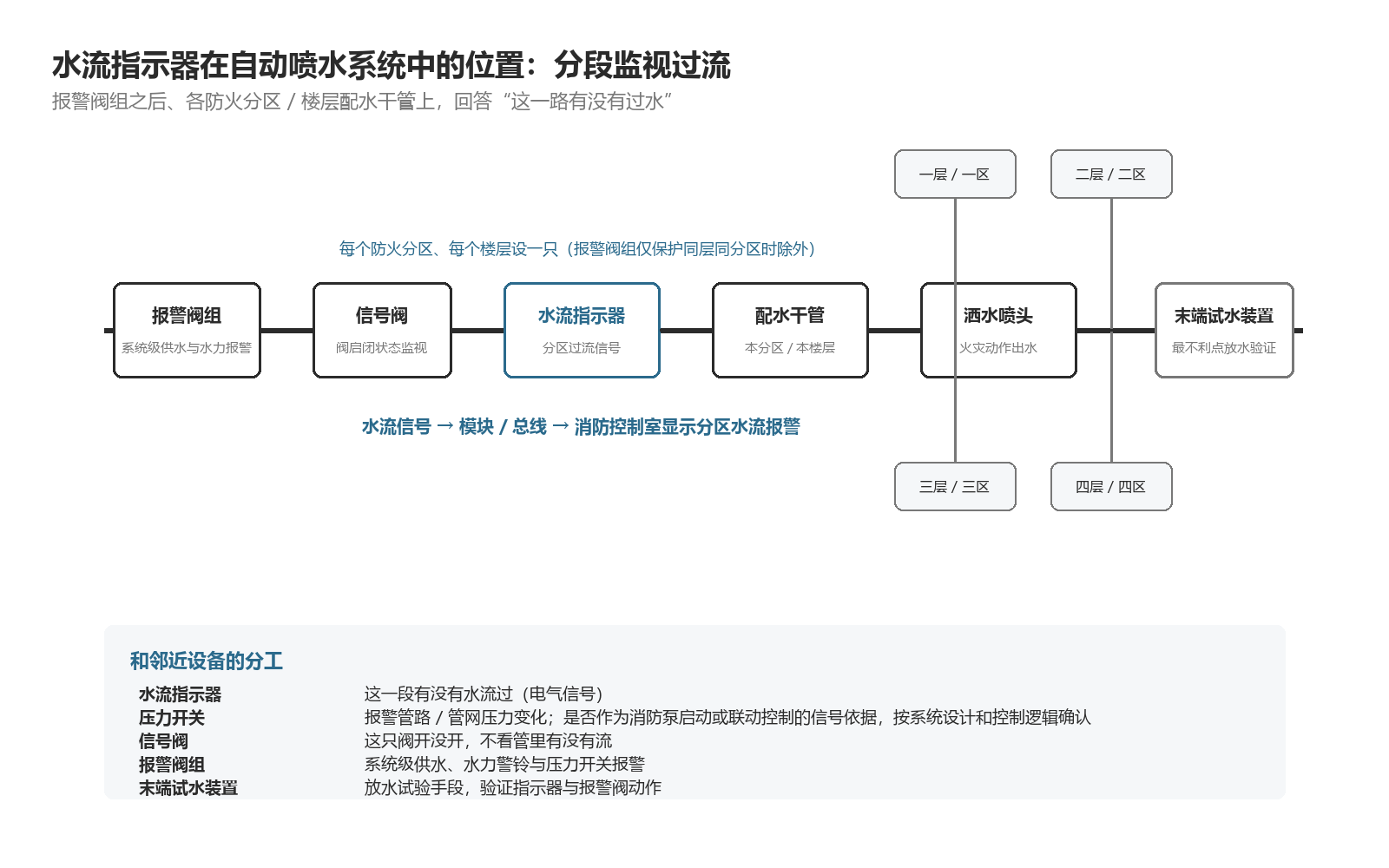

在湿式自动喷水等系统里，水流指示器按分区布置。GB 50084-2017 第 6.3.1 条规定：除报警阀组控制的洒水喷头只保护不超过防火分区面积的同层场所外，每个防火分区、每个楼层均应设水流指示器。第 6.3.2 条进一步规定，仓库内顶板下洒水喷头与货架内置洒水喷头应分别设置水流指示器。
当本分区喷头动作、末端放水或其他原因让管道出现足够流量时，指示器动作，经模块或硬线把水流信号送到消防联动控制设备，控制室据此显示"哪一路在过水"。它是分区监视元件，系统侧的水力报警、供水启停由报警阀组和压力开关完成，两者层级不同。
和邻近设备怎么区分
| 设备 | 感知/回答的量 | 与水流指示器的分工 |
|---|---|---|
| 水流指示器 | 本段管道有没有水流过 | 分区过流信号，靠桨片推动 |
| 压力开关 | 报警管路或管网压力变化 | 感知量是压力；是否作为消防泵启动或联动控制的信号依据，按系统设计和控制逻辑确认 |
| 信号阀 | 阀门开还是关 | 回答阀位，不回答管内有没有流；指示器入口前设控制阀时应采用信号阀（GB 50084 6.3.3） |
| 报警阀组 | 系统侧供水与水力报警 | 系统级报警与供水控制，分区指示器不可替代 |
| 末端试水装置 | 最不利点放水试验 | 在最不利点洒水喷头处设置，其他防火分区、楼层设直径 25 mm 试水阀（GB 50084 6.5.1） |

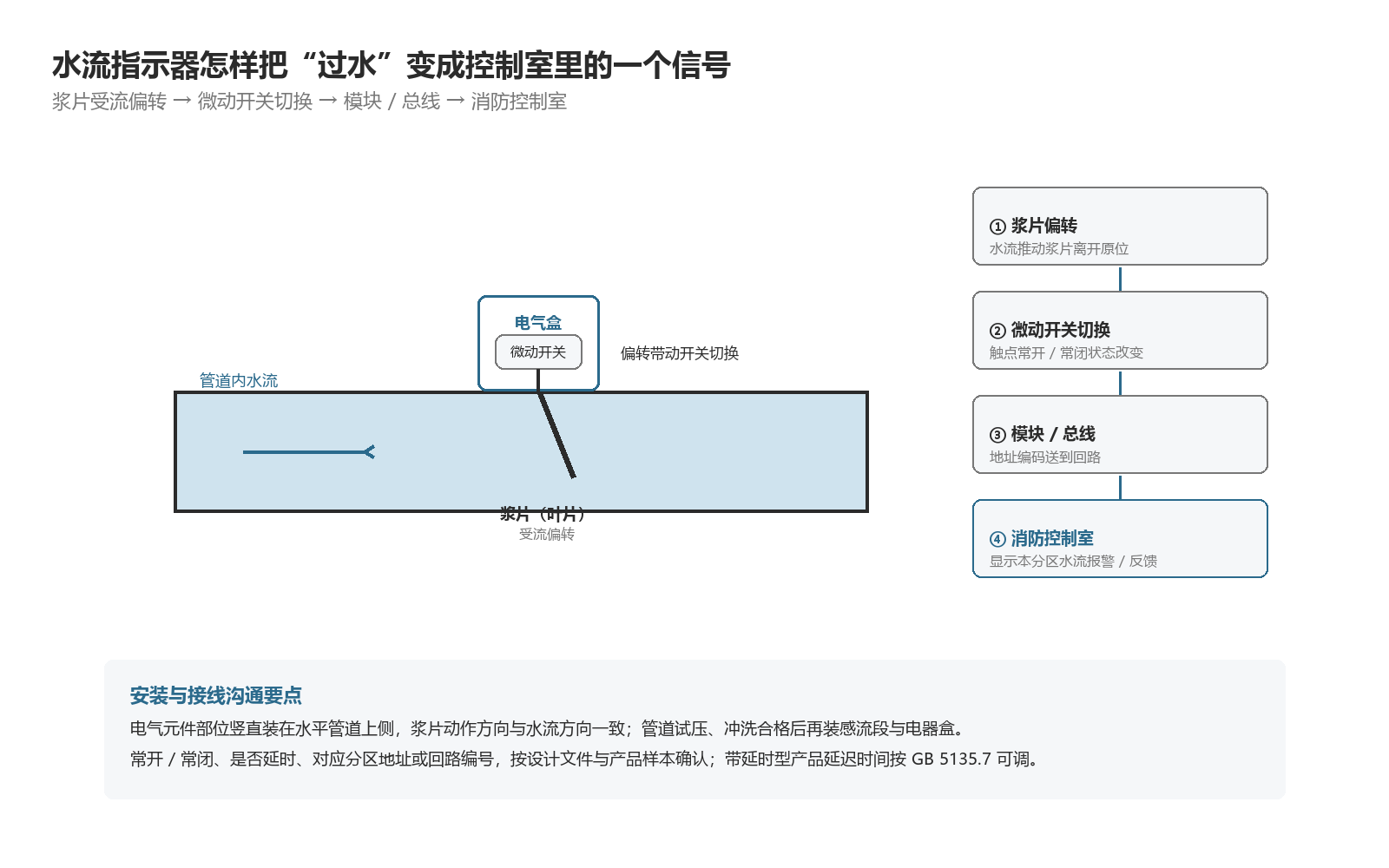

桨片、微动开关与信号反馈
水流指示器的动作链是：管道内水流推动桨片（叶片）偏转 → 偏转带动或触发微动开关切换触点状态 → 触点经模块、总线或硬线进入消防控制室，显示对应分区的水流报警或反馈。
沟通电气接口时写清：电源与模块类型、常开/常闭需求、是否带延时、对应分区地址或回路编号。带延时功能的水流指示器，按 GB 5135.7 延迟时间可调，产品试验测得的延迟时间在 2 s～90 s 范围内；具体整定按产品说明书和设计图纸。
安装位置与方向
GB 50261-2017 对安装姿态有明确要求：水流指示器的电气元件部位应竖直安装在水平管道上侧，动作方向与水流方向一致。工程上还需注意：
- 管网试压、冲洗合格后再装感流段与电器盒，避免焊渣、污物冲坏桨片或污染开关触点。
- 桨片通径与所装管段匹配，动作时不与管壁碰擦。
- 指示器入口前设控制阀时采用信号阀，阀位信号与水流信号一同反馈到控制器。
- 与弯头、阀门等管件保持产品样本要求的直管段距离，保证水流状态稳定；具体数值按制造商样本与设计文件确认。
- 预留拆装与观察空间，标明分区名称；信号退出监视按消防管理程序登记。
误报与不动作的判断方向
| 现象 | 优先核对 |
|---|---|
| 有水流过控制室却无信号 | 本支路是否真正过流；桨片是否卡涩；开关与模块是否得电；地址或回路是否对应 |
| 没放水、没喷头动作却报警 | 是否存在渗漏、误开试水阀、水锤或气泡扰动桨片；延时是否被取消；相邻分区是否串线 |
| 信号时有时无 | 接线是否松动；模块是否稳定；桨片是否擦管壁；前端过滤器是否堵塞导致流量不稳 |
现场判断回到"本支路有没有真实水流—桨片有没有偏转—开关有没有切换—信号有没有到控制室"这条链，按调试记录和项目试验文件下结论。带压拆卸电器盒、短接信号模拟正常，都不属于现场维护做法。
选型与维护核对清单
- 监视分区名称、楼层/防火分区编号、所装管径与管段位置。
- 规格型号与样本图号，桨片方向与管上水流箭头一致。
- 电气：模块类型、常开/常闭、延时整定、回路与地址编号。
- 入口前控制阀是否为信号阀，与指示器的相对位置按设计图。
- 试压、冲洗合格后再装感流段的工序确认。
- 联调：末端放水或试水阀放水时，对应分区信号是否到达控制室。
安装、调试与检修由具备相应资质的人员按产品说明书和现场安全规程实施；安装间距、动作流量、延迟时间等参数，以现行正式标准、设计文件与制造商样本为准。
常见问题
水流指示器是不是压力开关？
感知原理不同。水流指示器靠水流推动桨片偏转带动触点；压力开关靠管网或报警管路压力变化动作。两者同属消防信号体系，询价和故障排查要分开。
每个防火分区、每个楼层都要装吗？
除报警阀组控制的洒水喷头只保护不超过防火分区面积的同层场所外，每个防火分区、每个楼层均应设水流指示器；仓库顶板下与货架内置喷头分别设置。
入口前装阀门有什么讲究？
水流指示器入口前设置控制阀时应采用信号阀，阀的启闭状态一并反馈到控制器，便于运维确认指示器所在管段是否在有效供水状态。
末端放水时指示器不动作，先查什么？
先确认放水是否真正让本监视支路过流，再沿桨片是否卡涩、开关与模块是否得电、地址回路是否对应这条链核对。
