替换法兰阀门时，经常遇到"DN 和压力等级一样，为什么装不上"的问题。ISO 5752 的公开说明针对法兰管路系统中两通金属阀门的面—面和中心—面基本尺寸系列，覆盖闸阀、截止阀、隔膜阀、球阀、旋塞阀和蝶阀等设计类型，并可与相应 EN 或 ASME 法兰系列配合使用。它解决的是安装互换时的结构尺寸关系，而不是只靠通径判断能否替换。

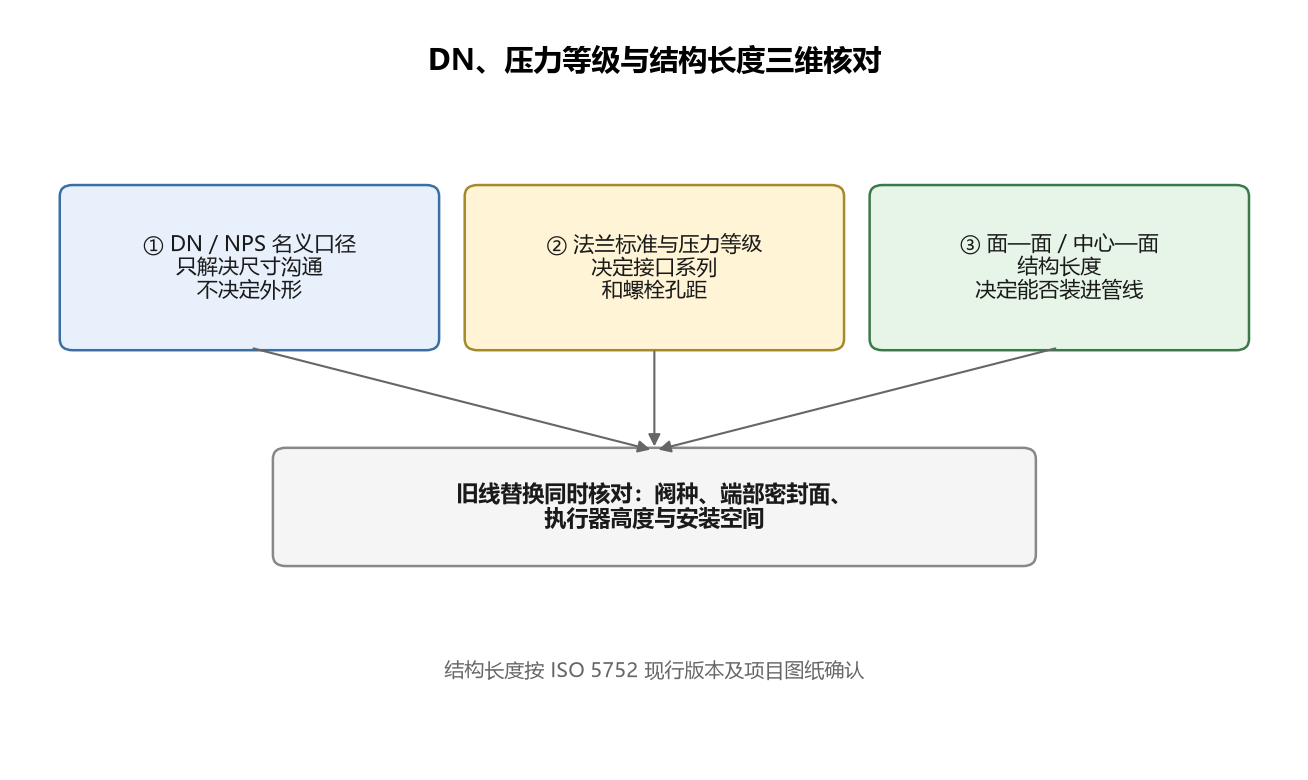

DN、压力等级和结构长度分别解决不同问题。三者对齐，阀门才能装进现有管线且对准两端；缺了任何一项，即使名义尺寸相同也可能无法安装或需要改管。
一、DN、NPS 与结构长度分别解决不同问题
DN 或 NPS 用于名义尺寸沟通；法兰标准和压力等级决定接口系列；面—面或中心—面尺寸决定阀门装进现有管线后是否仍能对准。三者缺一不可。
尤其在旧线改造、空间紧凑、两端短节固定或带执行器的项目中，结构长度不符会带来补焊、改管或无法安装的问题。名义尺寸相同不等于外形尺寸相同，这是替换前最容易漏掉的字段。
二、同为法兰阀门也不能默认尺寸相同
阀种、结构形式、标准系列、压力等级和尺寸段都会影响最终外形。即使两台阀门都写着同一 DN、法兰连接，也可能因为结构长度、执行机构高度、手柄方向或维护空间不同而无法直接替换。
询价时应同时提供旧阀面—面尺寸、中心线位置、法兰形式和安装空间，而不是只给一个型号简称。旧线改造项目还应核对图纸记录与接口资料是否一致。
三、接口资料与改造条件
不同标准体系、改造连接条件及结构长度差异，应由配管图、接口尺寸资料和项目技术文件确认。是否需要过渡件或支撑方案，由项目设计确定。
ISO 5752 的尺寸系列不能理解为对所有阀门、所有接口的通用替换依据。不同阀种和结构形式即使 DN 相同，面—面尺寸也可能不同。
四、对照资料以项目图纸为主
最终结构长度、端部尺寸和安装方案以合同图纸、经确认的数据表和技术协议为准。涉及既有管线时，接口尺寸与配管关系按项目配管图确认。结构长度系列按 ISO 5752 现行版本及相应法兰标准确认。
常见问题
DN100、PN16 的法兰阀可以直接互换吗？ 不能。DN 和 PN 相同只说明名义口径和压力等级一致，面—面结构长度、阀种和端部密封面仍需分别核对。
ISO 5752 管的是什么尺寸？ 管的是两通金属阀门的面—面和中心—面基本尺寸系列，不是通径本身，也不是法兰螺栓孔距。
替换旧阀时最该提供什么？ 旧阀面—面尺寸、中心线位置、法兰形式和安装空间，比只给型号更有参考价值。
