消防水泵串联与转输水箱分区供水：系统关系与设计核对

高层或分区较多的消防给水里，管网既要保证后级用水点有足够压力，又不能让前级管段或较低标高分区长期承受超出设备与附件可接受范围的静压或工作压力。讨论「消防水泵直接串联」和「转输水箱串联」，通常是在回答：压力抬升靠哪一级泵完成、中间要不要设缓冲水箱、前级与后级泵如何衔接——而不是在回答减压阀组怎样组成一用一备。

本文只对照本页需要比较的两类方案：直接串联与转输水箱串联。它们是分区供水可能采用的形式中的两类，不是全部可选形式的闭集。同一项目还可能出现减压阀组减压、减压水箱、消防水泵并行等形式或其组合；并行供水本页不作展开。是否分区、采用哪种形式、设备参数与控制逻辑，以经审核的工程设计、泵组样本和项目采用的现行正式标准文本为准。

消防设施以 GB 55036-2022《消防设施通用规范》为强制性工程建设规范底线；消防给水系统的详细技术要求可参照 GB 50974-2014《消防给水及消火栓系统技术规范》。有关规定不一致时，以 GB 55036-2022 为准。本文不抄录未经项目核对的具体条文编号与参数。

图示均为功能关系示意，具体系统以经审核的工程设计为准。

为什么要讨论这两类串联方式

若由单一泵组把水直接送到最高用水点，较低标高分区的管段可能长期承压偏高，后级用水点又可能在火灾工况下压力不足。分区供水把「压力抬升」和「分区承压」拆开处理：有的项目用多级泵接力抬压（直接串联或经转输水箱串联），有的在已有较高压力水源上用减压阀组把某区阀后压力降下来。选哪一类，取决于系统工作压力、建筑与管网布置、可靠性和维护条件，属于消防设计综合判断。

直接串联与转输水箱串联：定义

直接串联

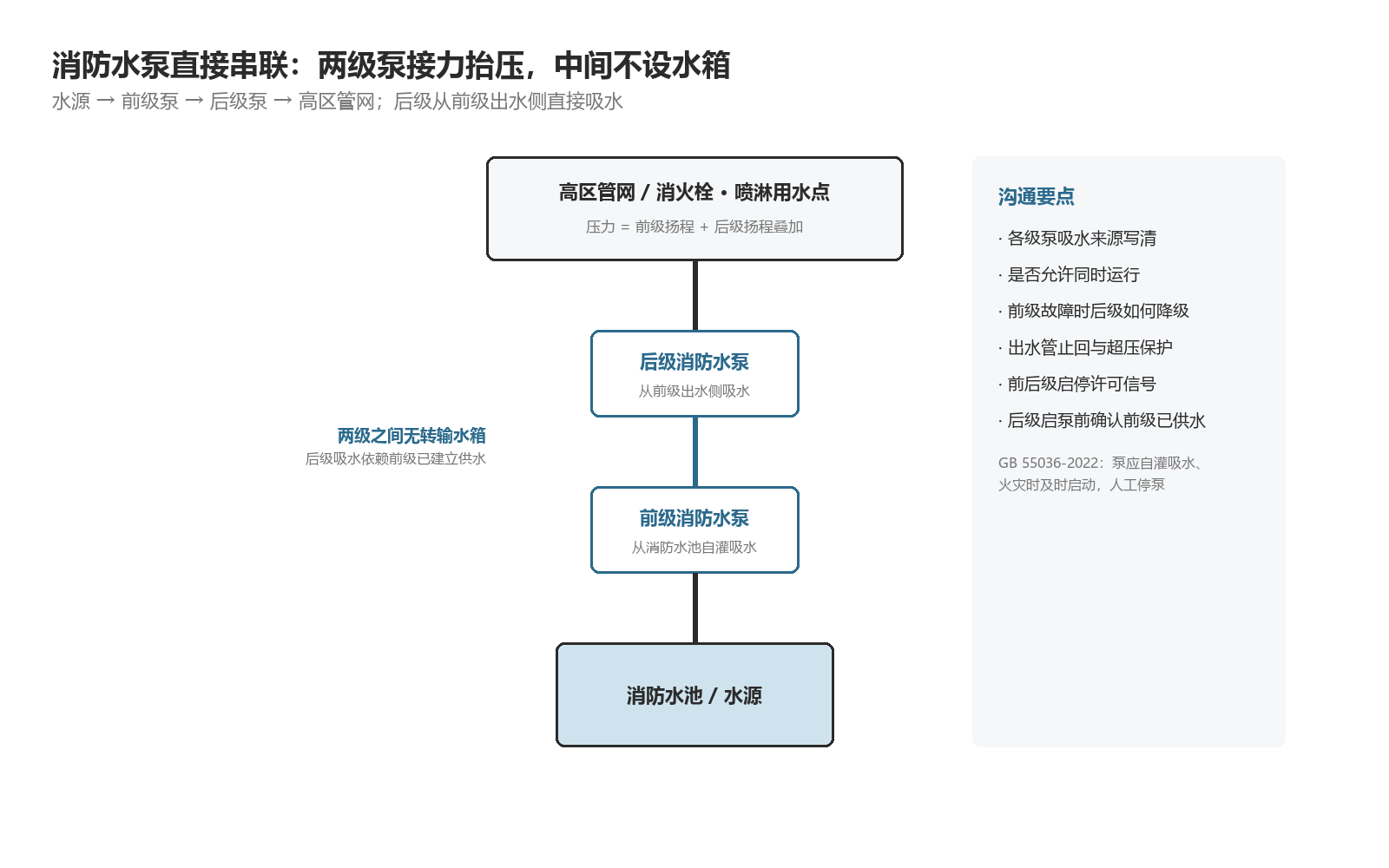

直接串联指：后级消防水泵的吸水侧，直接或经管路从前级泵的出水侧取水，两级泵之间不设转输水箱。压力沿泵的扬程关系叠加抬升。后级是否有可靠吸水条件、何时允许启动，与前级是否已建立稳定供水、出水管路上的止回与保护措施是否按设计落实密切相关。

少了一个中间水箱，占地和中间水位管理负担相对小，但对启停许可、供水可靠性措施和压力校核更集中。沟通时应写清：各级泵的吸水来源、是否允许同时运行、前级故障时后级如何降级，以及设计文件要求的保护附件名称。

转输水箱串联

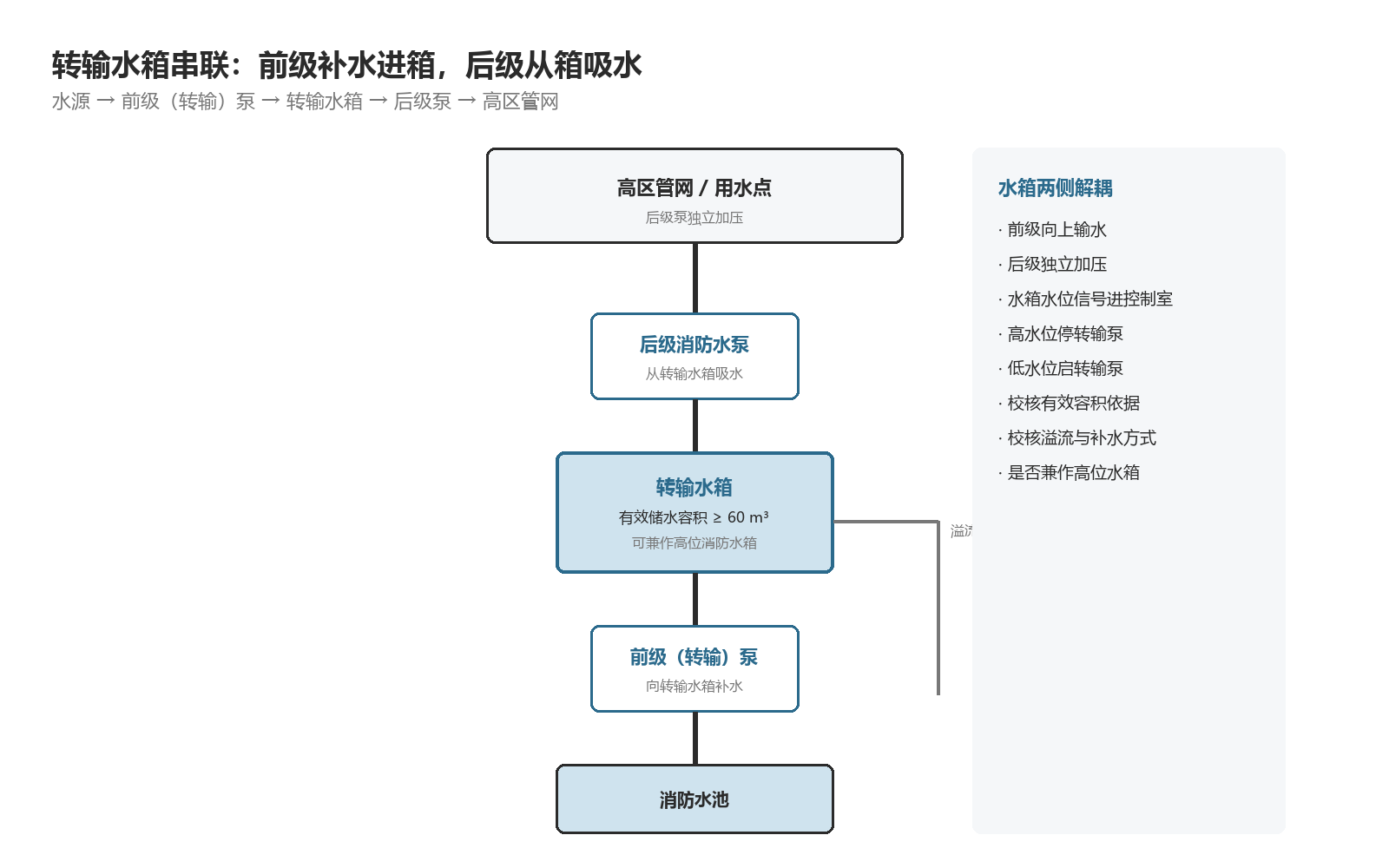

转输水箱串联指：在前级泵与后级泵之间设置中间水箱。前级泵向水箱补水，后级泵从水箱吸水再送往后级管网。它把「向上输水」和「后级加压」拆成两段可分别观察的过程——水箱水位、溢流去向、补水是否可靠，是审图和运维时常见的核对点。

相对直接串联，转输水箱提供中间储水和吸水缓冲，也带来有效容积、溢流、补水方式及是否兼作其他消防水箱功能等额外字段。项目文件中「转输水箱」「高位消防水箱」「减压水箱」等名称有时混用，判断时应回到实际水力路径和设备关系，写清本箱在本系统里的功能，不要只凭习惯叫法下结论。

方案对比

前级泵、后级泵、水箱、管网与控制信号

沿水力路径核对：水源（消防水池等）→ 前级泵 →（若有）转输水箱 → 后级泵 → 分区管网 → 消火栓或喷淋等用水点。控制与反馈则核对：水源水位、泵运行状态、水箱液位（若有）、管网压力监测点，以及消防控制室需要显示和手动直接启泵的接口。

联调中可能出现「后级启不了泵」「水箱水位下降过快」「某一分区压力偏高或偏低」等现象。这些现象需要回到分区图、设备位号、启停条件和当时工况复核，不能凭单一读数直接断定是哪一级泵或哪一只阀门的问题。

与减压阀组分区的职责边界

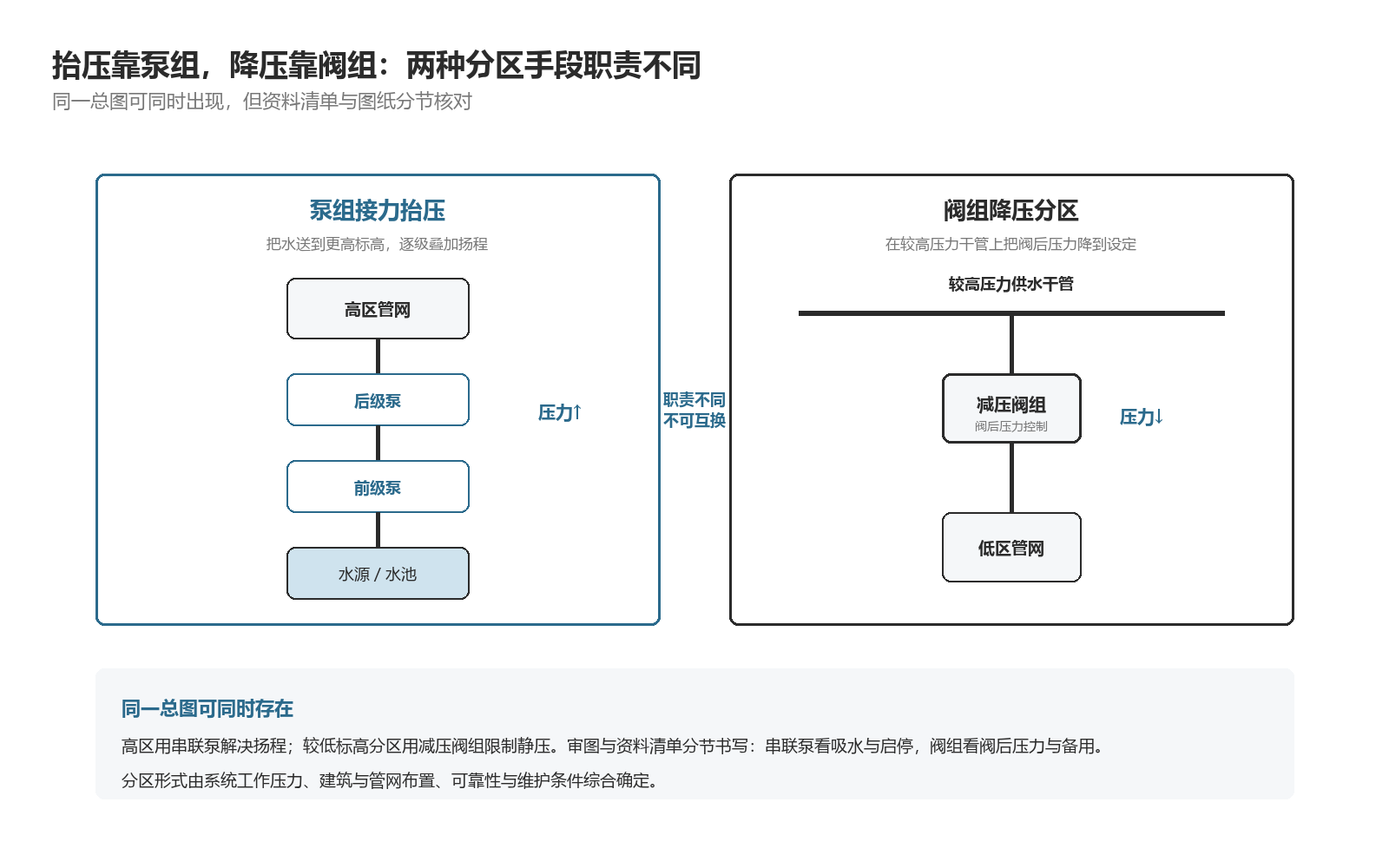

水泵串联（含直接串联与转输水箱串联）解决的是多级加压与中间储水/吸水条件；减压阀组解决的是在已有较高压力的供水管上，把某区阀后压力维持在设定附近。二者不是可相互随意替代的方案。同一总图上可以同时出现——例如后级用串联泵解决扬程，较低标高分区用减压阀组限制静压——但审图与资料清单应分节书写。

减压阀组的组成、备用与流量测试接口，见 消防给水系统减压阀组：组成、安装位置、一用一备、流量测试接口与维护沟通。泵房进出水与测试相关阀门资料，见 消防泵房阀门：项目文件与现场沟通清单。管网分段与高点排气，见 消防给水管网阀门与高点排气：配置沟通边界。

设计复核通常需要哪些资料

• 消防给水系统图、分区示意、泵房与水箱平面/剖面。
• 泵组样本：性能曲线、吸水安装要求、控制柜接口说明。
• 转输水箱（若有）：功能说明、有效容积依据、溢流去向、液位信号、补水方式。
• 控制逻辑说明：前后级泵启动条件、与消防控制室的信号表。
• 若同图出现减压阀组：单独列出阀组资料，与串联泵资料分节。
• 项目采用的现行正式标准文本与审查意见；与 GB 55036-2022 不一致时，以该强制性工程建设规范为准。

现场试验与性能结论以项目试验方案和报告为准。参数、启停顺序、水箱容积与阀门口径等，均以经审核的设计文件和设备资料为准，本文不给出可照做的通用计算或调试规程。
