离心泵在样本曲线上画出一条流量下限，约束的是泵本体能否长时间连续运行。用水量下降、出口阀关小或系统进入低负荷时，泵仍在转，主管流量却可能掉出这条线。这条下限与"把出口压力调到某个值"、"防止停泵后液体倒流"是三件事，泵出口侧各类设备分别承担最小流量保护、压力调节或止回功能。
一、流量下限从哪来
离心泵把轴功率交给液体。流量接近设计点时，液体把热量和水力负荷带走；流量过小后，叶轮流道偏离高效区，泵腔温度容易升高，振动与轴承、机械密封的工作点也随之偏离。哪一项先成为限制，取决于该泵的曲线和运行说明。
制造商常用"最小连续稳定流量"一类名称描述与运行稳定性相关的下限；是否另有与介质温升、振动相关的限制，以当次泵曲线和运行手册为准。转速、叶轮切削或介质密度变化后，应核对该转速下的曲线，而非沿用铭牌上某一个流量数字。启停过渡能否短时越过下限，同样只看该泵运行手册。
低流量运行与吸入条件应分别复核，仅凭出口压力判断不了汽蚀风险。向制造厂询价时，把设计流量、常用流量和可能持续出现的最小运行流量一起报出，只报额定点和出口压力，看不出低负荷时泵会不会离开允许运行区。
二、泵出口侧五类设备的功能区别
组合式自动回流阀

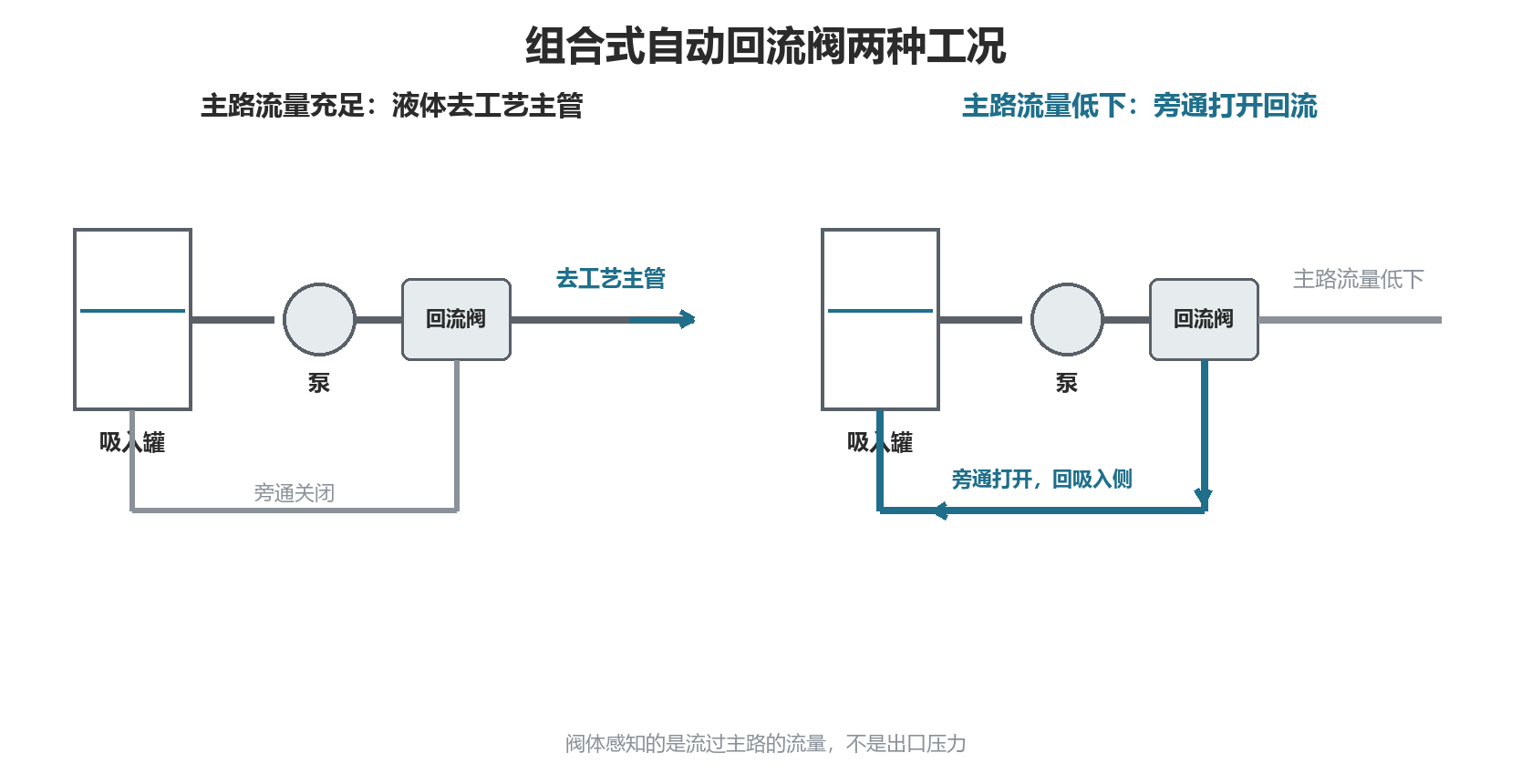

组合式自动回流阀多直接装在离心泵出口法兰上，主路止回与低流量回流做在同一阀体内。主路流量充足时，液体去往工艺主管；主路流量落到该阀设定的工作段以下，旁通口自动打开，把一部分液体送回吸入罐、除氧器或图纸允许的回流点。
这类阀的主路止回与旁通开度由阀体内的流量敏感元件机械联动，感知对象是流过阀体的流量，而非出口压力。旁通内是单级还是多级降压、回水口朝向，随型号结构而定。它把主路止回、流量感知、旁通调节和旁通降压四项功能合在一个阀内，回流接回吸入侧允许位置，这是它与"另加一只止回阀"的本质差别。
独立旁通管
有的系统在出口另接一根回到罐的管子，用孔板、调节阀或开关阀形成回流。这与组合式自动回流阀不是同一套设备：主路止回通常另设，旁通只是一根独立支路。
孔板一类属持续分流，泵一运行旁通就有流量。调节阀一类若靠外部信号动作，应依据经设计确认的流量信号驱动旁通调节阀；用于判断最小流量的测点，要能代表进入工艺主管的流量，而非把已经混入回流的总量误当主路流量。出口压力升高或"泵已运行"接点，只能说明泵在转或扬程偏高，证明不了主路流量落在允许运行区。
管道止回阀
装在泵出口或管线中段，任务是阻止反向流动。正向流量已经低于泵的最小连续流量时，止回阀往往仍然开着——它不提供回到吸入侧的回流，也不判断主路流量是否达标。吸入端底阀同样是单向结构，但装在吸水管入口、管的是充水和粗过滤，与出口止回不是同一界面。
减压阀组
减压阀组把较高进口压力降到下游需要的出口压力。泵出口压力高，可能来自扬程特性和管网阻力，并不等于流量已经足够，也不等于泵运行在关死点附近。阀组装在泵后管网上，保护的是阀后设备和支路压力，打不通回到吸入罐的最小流量通路；阀组上若带旁通，通向的是阀后用户管，仍不是回到吸入侧的回流。
三、对照速查
| 对象 | 主要位置 | 解决的问题 | 不覆盖的问题 |
|---|---|---|---|
| 泵的流量下限 | 写在该泵曲线与运行手册上 | 该样本给出的连续运行下限 | 出口止回、管网减压 |
| 组合式自动回流阀 | 多为泵出口法兰 | 同一阀体内的主路止回与低流量回流 | 下游支路稳压；与独立旁通管不是一回事 |
| 独立旁通管 | 出口接回允许的回流点 | 持续分流，或按经确认的流量信号调节回流；主路止回通常另设 | 主路止回的密封与关闭特性 |
| 外测控制旁通 | 旁通调节阀＋流量信号 | 按测量信号开闭旁通 | "泵已运行"接点代替不了流量信号 |
| 管道止回阀 | 出口或管线中段 | 反向流动 | 正向流量是否高于泵的流量下限 |
| 减压阀组 | 泵后管网或阀组井 | 阀后压力降低并趋向设定 | 给泵提供最小回流 |

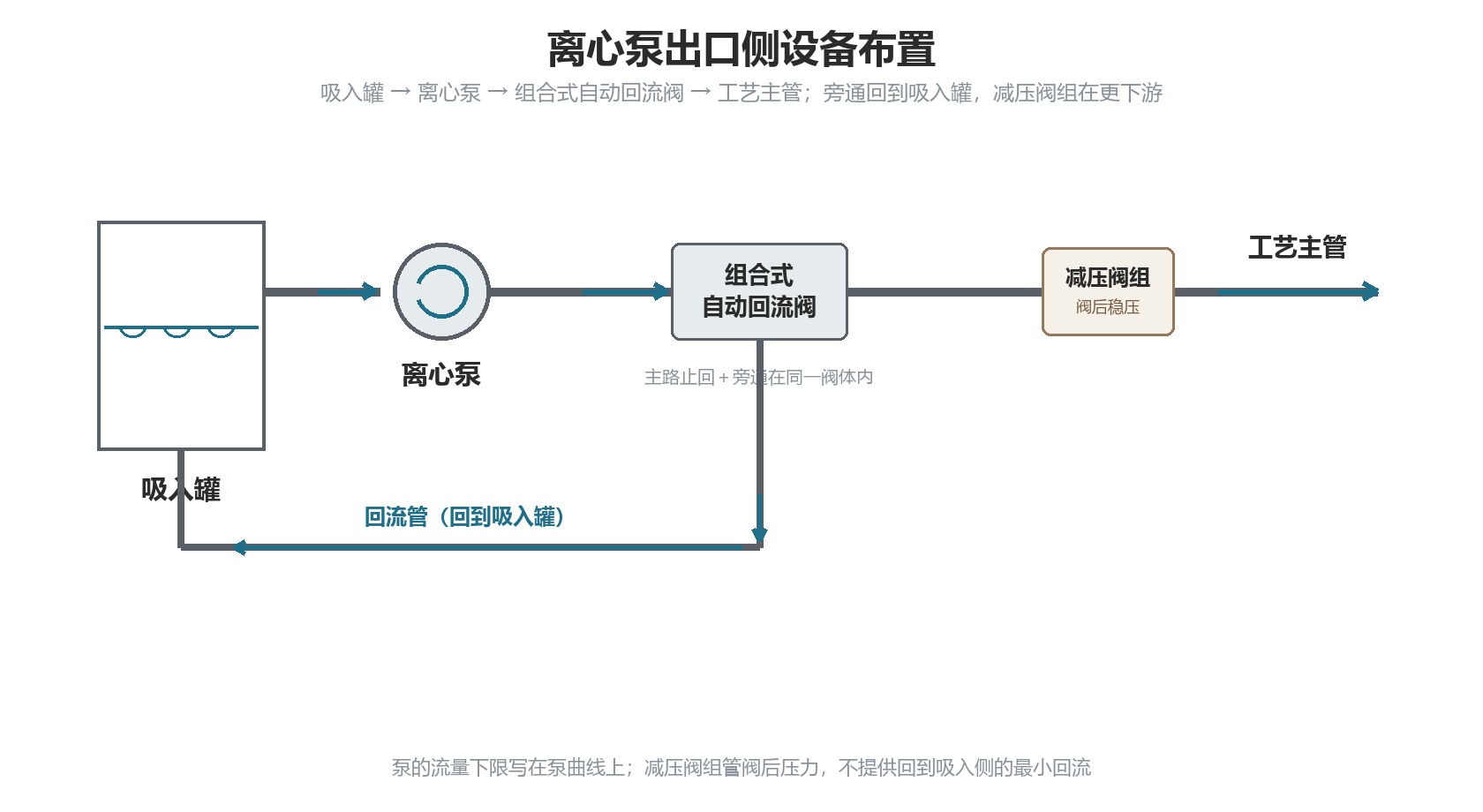

同一泵房里这些对象可以并存：出口回流针对泵的流量下限，止回阀挡住倒灌，更远处的减压阀组把压力交给用户。系统图应区分组合阀与「另设止回阀＋独立旁通」两种回流方案，分别明确部件组成和控制关系。
四、工况变化时核对哪些资料
流量、温度、并联台数、转速或吸入液位一变，就把泵厂和阀厂当次有效的文件重新翻出来。
- 泵： 该叶轮、该转速下的流量–扬程曲线；连续运行下限如何命名、是否另有温度或振动相关限制；必需汽蚀余量随流量如何变化；机械密封冲洗是否依赖某一流量。两台泵并列时，单台流量可能离开允许区，按实际并列工况重读曲线。
- 自动回流阀或旁通调节阀： 是阀体内机械联动，还是独立旁通＋外测控制；主路流量与旁通开度的对应关系（若样本提供）；回水接口压力；介质温度与固体含量是否在适用范围；主路满流时旁通是否关严；安装方向。止回密封与旁通调节特性宜分列。
- 止回阀： 关闭特性、安装方向、介质是否含气；与回流阀同时存在时，确认倒流路径不会被旁通短路。
- 减压阀组： 阀前阀后压力、流量范围、过滤器、出口设定；过滤器堵塞造成的阀后压力晃动，测点在阀组出口，别与泵出口测点混为一谈。
- 回流管： 回流接入点的液位、温度，以及回流对泵吸入侧条件的影响。
五、选型与交底清单
- 泵形式、转速或变频范围、叶轮直径、并联台数与常用组合。
- 介质、温度、是否接近汽化、是否含固体或纤维。
- 设计流量、常用流量、可能持续出现的最小运行流量；有无夜间或节假日关阀运行。
- 吸入液位或罐压、出口管网阻力变化。
- 最小流量用组合回流阀、独立旁通，还是工艺不允许回流；若为外测控制，流量信号取自何处。
- 回流接吸入罐、除氧器还是吸入口短管。
- 出口止回是否另设、与回流阀是否同一组合件。
- 泵后是否有减压阀组、压力测点在哪一段。
- 需要的曲线、汽蚀余量数据、回流阀流量图、阀组设定记录与试验项目。
六、常见问题
最小流量是额定流量的固定成数吗？ 不是。有的样本给出该叶轮的最小连续流量，有的随转速或温度补充，离开该泵曲线谈成数对不上叶轮和介质。
出口有止回阀，低负荷还要管最小流量吗？ 要。止回阀开着只说明可能仍有正向流，证明不了流量已在允许运行区。
减压阀组能不能兼作最小流量旁通？ 阀组出口通向用户。回流应回到吸入侧允许的地点；把减压阀组出口当回流，改变的是用户侧压力，回流也到不了吸入侧。
变频降到很低转速，最小流量自然就满足了吗？ 转速一变，扬程、功率和汽蚀余量要求都跟着变。是否仍在允许运行区，要核对该转速下的泵曲线、当时吸入条件和制造商给出的运行区，从转速高低推不出更安全或更危险。
自动回流阀就是泵的全部保护吗？ 它覆盖该结构能提供的主路止回和低流量回流。吸入堵塞、对中、轴承润滑、出口阀关死造成的损坏要另排。含固体较多的介质，有的旁通小孔不适用，按该阀结构核对。
固定孔板旁通和自动回流阀差在哪？ 固定孔板持续分流，泵运行时旁通一直有流量；组合式自动回流阀由主路流量带动旁通开度，主路流量足够时旁通关小或关闭；外测控制的调节阀旁通靠经确认的流量信号动作，与阀体内机械联动不是同一套设备。
七、参考资料
- CIRCOR / SCHROEDAHL《Pump Protection》工程说明——核对连续旁通、测量控制旁通与流量敏感式自动回流阀的分工；该手册代表 SCHROEDAHL 系列产品结构。
- Emerson Yarway 9100 系列自动回流阀安装运行维护说明——核对组合阀如何同时承担主路止回、流量感知与旁通调节；仅代表该系列。
- GB/T 3216-2016《回转动力泵 水力性能验收试验 1级、2级和3级》——核对性能试验分级，标准本身不提供最小流量数值。
- GB/T 13006-2013《离心泵、混流泵和轴流泵 汽蚀余量》——核对必需汽蚀余量应在泵性能资料中单独列出。
具体最小流量数值、旁通孔径与安装方向，按该泵与该阀样本及项目文件确认。
