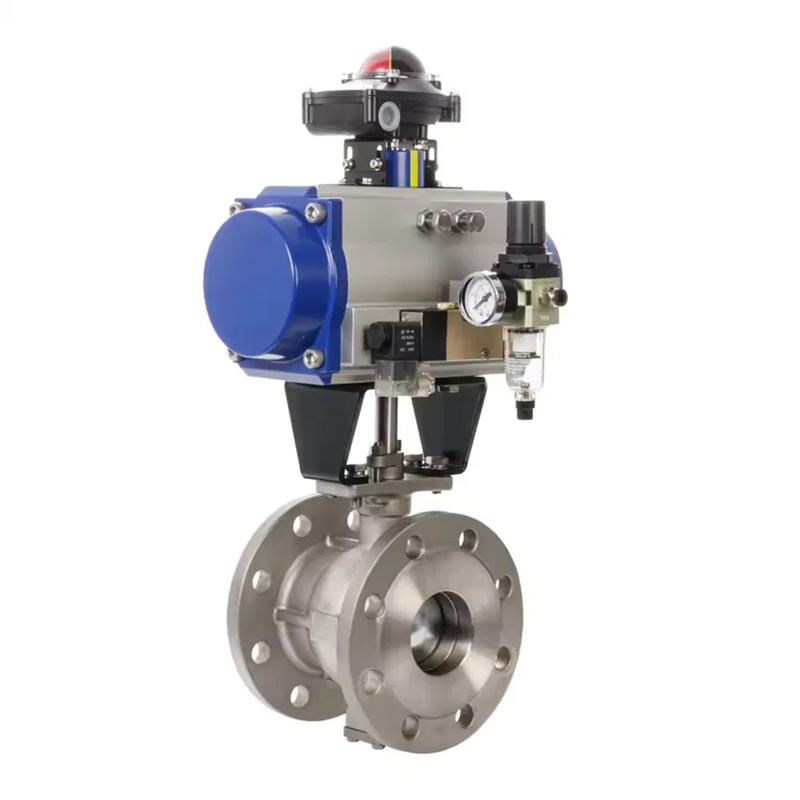

Q641F WCB气动法兰球阀

产品用途与工作方式

Q641F WCB气动法兰球阀主要用于按介质、温度、压力、通径、连接与驱动进入核对。气动开关要同时核阀体和执行机构：气源压力、单双作用、失气位置、法兰标准。阀体材料不能代替密封和填料。

通径可按DN50选择；压力可按PN16选择。

结构与关键参数

阀体或主要材料采用WCB。过流面采用过流面材料单独写出，不与阀体混写。球体、阀瓣、阀座、填料、衬里都不能从阀体牌号直接抄过去。

连接方式采用法兰、对夹、螺纹或焊接按管线确认。法兰标准（国标、美标、德标等）要写名称和压力等级，不能只写「法兰」。驱动采用手动、电动或气动按控制方案确认。温度采用按介质工作温度和短时最高温度确认。密封采用软密封或金属密封按泄漏意向和温度确认。制造或连接标准采用制造与连接标准名称按项目资料列出。泄漏以试验报告为准，

主要配置包括：Q641F 气动法兰软密封球阀：以压缩空气驱动，实现工业管路的快速切断与开关，适用于水、气、油及弱腐蚀性介质。 具体仍以技术协议为准。

结构、执行机构与附件

气动执行机构要写气源压力、单作用或双作用、失气时阀位（开、关或保位）。开关型不要和调节型混报。限位开关、电磁阀、过滤减压阀按联锁图另核。

安装、试验与使用

安装前核铭牌、通径、压力等级、流向箭头和法兰密封面。管线要清洁，不能用阀门强行纠正管口错位。试压介质、压力和保压时间按项目采用的试验规程；试压后排尽管内存水，低温或不锈钢尤其要避免氯离子残留。

投运时先确认密封、填料和执行机构动作方向。调节阀要核对定位器零点和行程。衬氟或衬胶阀门避免低温硬扳或超温蒸汽直冲。现场常说的「开车」是指装置投运：先具备温度和压力条件，再操作阀门。

常见误区

• 只报型号字母，不报介质、温度、压力和通径。

• 把样板通径或某一档 PN 当成该型号的全部范围。

• 阀体材料、密封、填料、衬里混写成一种材料。

• 泄漏等级用口头保证，不要求试验报告。

• 执行机构、气源或电源、失气失电位不写，到货后无法接线或配管。

询盘时建议一次写清

请尽量提供：介质名称与浓度、相态、是否含颗粒；工作温度与短时最高温度；工作压力、设计压力和压差；通径；连接形式与法兰标准；阀体及过流材料意向；驱动方式；数量与安装位置。阀天流体控制（江苏）有限公司按技术协议确认，不把页面参数当作唯一供货状态。

Q641F WCB气动法兰球阀常见问题

页面上的通径和压力能直接下单吗？

不能。列出的是常用可选范围。最终通径、压力等级、材料和试验项目以订单或技术协议为准。

泄漏等级怎么写？

按项目需要的试验方法和等级沟通，出具试验报告。不在页面上用极限词描述密封。

和相邻型号怎么区分？

先看切断还是调节、有无衬里、驱动是手动、电动还是气动，再看阀芯或密封形式。不要只靠一个字母判断产品方向。

没有完整工况能不能先报价？

可以先沟通方向和常用范围，但材料、试验、执行机构和交货状态仍要补齐条件后才能确认。缺少介质和温压时，不建议锁定最终配置。

验收与文件

请在技术协议中列出：铭牌内容、试验项目、合格证明、衬里或堆焊如有则附抽检记录、执行机构说明书。文件语言和份数按项目要求。阀门到货后核通径、压力等级、材料标记是否与协议一致，再安排安装。

工况补核

Q641F WCB气动法兰球阀在下单前建议再核一遍：介质会不会结晶、汽化或夹带固体；温度是连续工作还是短时冲温；压力是阀前、阀后还是压差；连接标准名称是否与管线法兰一致；驱动失灵时阀门应停在开、关还是保位。，不把目录页的某一档参数当作唯一供货状态。试验项目、泄漏记录和材质证明随协议列出，泄漏以试验报告为准。

标准与验收依据

工业球阀可根据项目体系核对 GB/T 12237 或相应的项目产品规范；结构长度、法兰或螺纹接口、压力温度额定值和检验试验须分别指定。GB/T、ASME/API 与 EN 法兰体系不能因为公称压力接近而混配。采用部分回转执行机构时，可核对 ISO 5211 上法兰接口，但执行器选型仍需依据实际扭矩。标准应作为采购与验收依据写入文件，不作未经确认的符合性承诺。
