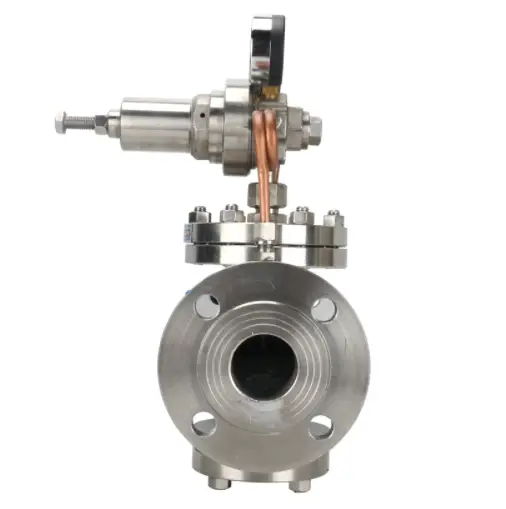

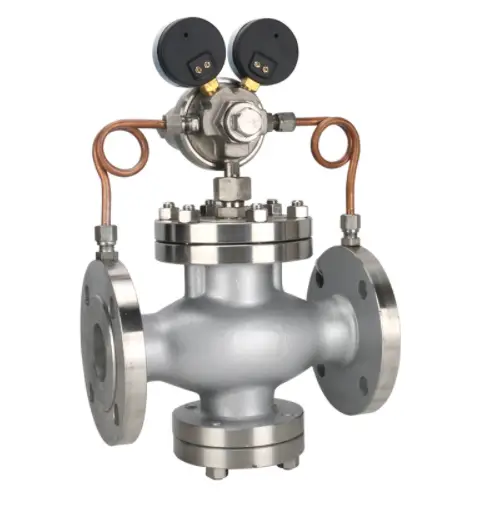

YX43F 先导活塞式空气减压阀
- 型号
- YX43F
- 应用行业
- 工业气体供气、公用工程及需要阀后稳压的工艺气体管路
- 产品简介
- YX43F是先导活塞式空气减压阀，用于压缩空气系统。当进口压力波动或用气量变化时，通过先导阀和活塞驱动主阀开度，保持出口压力稳定。
PRODUCT DESCRIPTION
选型说明
产品概述
结构与材料
- 阀体：304不锈钢，法兰连接；
- 主阀：活塞驱动；
- 先导阀：感应出口压力；
- 调节弹簧：设定出口压力；
- 压力表接口：可选。
材料和附件按具体型号样本和项目配置确认。
工作原理
出口压力经导压管引入先导阀。当出口压力高于设定值，先导阀关小，活塞上腔压力变化，推动主阀关小；反之主阀开大。
主要特点
- 先导式结构；
- 出口压力稳定；
- 适合压缩空气；
- 自力式不需外部电源。
常见可选规格
| 参数 | 可选配置 |
|---|---|
| 产品型号 | YX43F-16P |
| 公称压力 | PN16 |
| 连接方式 | 法兰 |
| 阀体材料 | 304不锈钢 |
| 主阀 | 先导活塞驱动 |
| 压力设定 | 由导阀、调节弹簧及主阀成组配套 |
| 可配附件 | 进出口压力表 |
适用工况
压缩空气、仪表空气、工厂气源。典型系统：气动系统、仪表风、工厂压缩空气站。
选型需要提供的资料
进口压力及波动；出口目标压力；流量；通径；介质温度；连接方式；数量。
使用边界
安装和调试由具备相应资格的人员按产品说明、项目程序和安全要求实施。
相关内容
空气流量要说明换算条件
YX43F空气减压阀的容量比较，应同时提供气体组分、温度、入口压力与目标出口压力。体积流量还要说明是工作状态还是约定标准状态，不能把不同基准的流量数值直接比较；涉及压力比与气体密度时，也应分清表压和绝对压力。
入口压力下降与用气量增加可能同时出现。选型需在最低入口压力下核对高峰供气能力，也要核对低负荷时的调节表现。管径足够大并不证明减压阀在全部流量范围都能维持同样的出口偏差。
控制稳定性与独立超压保护分开
先导活塞式结构需要主阀、导阀和感压通道配合工作，介质中的水分、油污或颗粒可能影响小通道和密封。气源洁净度、冷凝水条件与过滤安排，应与所供结构一并评估，而不是只增加一个压力等级。
询价宜把正常流量、峰值流量、最低流量及各自的阀前后压力列成工况表，并标出出口压力测点和下游设备允许范围。减压阀的调节功能不能代替独立超压保护；若存在长时间无流量或下游容积受限的条件，也应单独说明关闭与压力变化要求。
阀门选型栏目
SELECTION SUPPORT
不确定型号是否适配？
把介质、压力、温度、通径、连接方式和控制需求告诉我们，获取初步选型建议。
FAQ
常见问题
先导式和直动式有什么区别？
直动式由感压元件与调节弹簧直接驱动主阀；YX43F先导活塞式先由导阀感受出口压力变化，再利用介质压差驱动活塞和主阀。采购时应比较入口压力波动、最小至最大用气量、所需出口压力稳定性、可用压差和气源洁净条件，不能只按口径区分。先导式也不是任意工况下都更精确，入口压差不足或导阀小通道受污染，都会影响供气能力和调节表现。
空气减压阀能用水吗？
YX43F按空气工况选型，不应直接改作水用。气体与液体的流通特性、密封及导阀和主阀配套要求不同；液体应用应选择具有相应适用资料的配置，不能仅凭材料相同判断可互换。
YX43F出口压力能设到多少，选型时要提供哪些压力和流量？
可设范围取决于实际导阀、调节弹簧及主阀配置，PN16不是出口压力可调到1.6MPa的承诺。询价应列出最低、正常和最高进口压力、目标出口压力及允许偏差，并分别给出最小、正常和峰值用气量，注明表压或绝对压力及流量换算基准。供方需按最低入口压力下的峰值供气和低负荷工况核对容量与调节范围；没有该配置的范围表，不能承诺一个最高出口值。
