产品简介
HC8200X 为卡箍（沟槽）连接可调式减压阀，用于消防给水系统需要将阀后压力调至目标值并保持稳定的管段。主阀与外置导阀、针阀、球阀和压力表组成水力控制阀组，利用管路自身水压完成设定与反馈，不依赖外部电源或气源。
适用工况
现场管线采用沟槽连接、需要进行阀后减压或稳压时，可选择 HC8200X 进行减压稳压选型。选型时应同时确认入口压力及波动、阀后目标压力、设计流量、通径、沟槽连接尺寸和取压条件。
结构与连接
本型号以沟槽卡箍连接为主。主阀膜片腔与导阀形成水力控制关系，导阀根据取压压力改变主阀开度，使阀后压力随设定值维持在相应范围。阀体流向应与管路水流方向一致。
常用可选范围
| 项目 | 内容 |
|---|---|
| 公称通径 | DN50–DN800 |
| 压力等级 | 常用 PN16、PN25；PN40、PN64 按项目配置 |
| 介质与温度 | 水、消防给水；0℃～80℃ |
| 驱动方式 | 自力水力控制，导阀设定 |
| 连接方式 | 沟槽卡箍连接 |
| 阀体材质 | QT450、WCB、304 按订单确认 |
| 导阀材质 | 不锈钢或黄铜按订单确认 |
选型需要提供的信息
请提供介质、入口与目标出口压力、设计流量、通径、沟槽连接要求、安装位置、导阀材料要求、标准与数量。收到资料后，阀天流体控制（江苏）有限公司将核对连接、设定压力和阀组配置。
图示样机配置

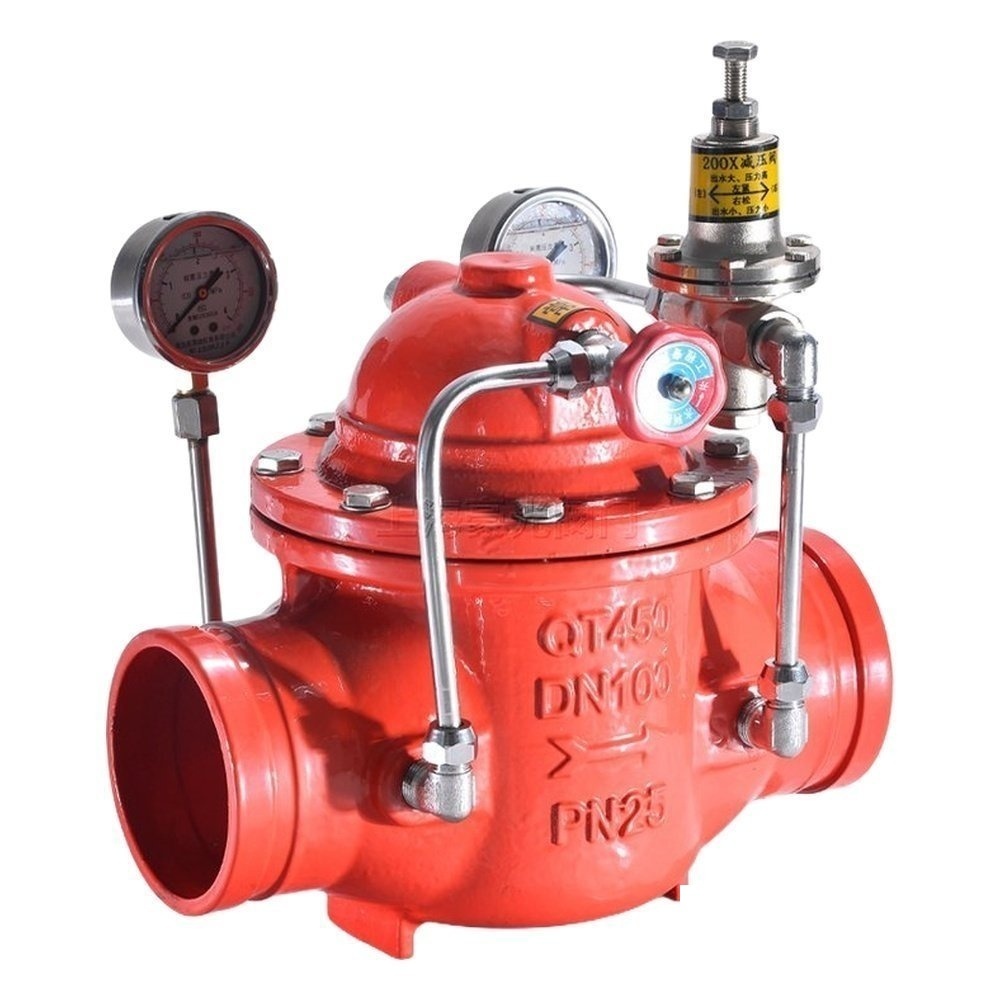

图示样机阀体可见 QT450、DN100、PN25 铸字及流向箭头，顶部导阀标牌为“200X 减压阀”，配两块压力表。上述铸字用于识别图示样机，不代表全部可供规格组合。
下一步
准备好现场压力、流量、沟槽接口尺寸和安装图后，可联系我们匹配主阀、导阀及附件。
相关产品与资料
阀门选型栏目
SELECTION SUPPORT
不确定型号是否适配？
把介质、压力、温度、通径、连接方式和控制需求告诉我们，获取初步选型建议。
FAQ
常见问题
HC8200X主要用于什么工况？
HC8200X主要用于采用沟槽连接的给水或消防给水管路，在需要将较高进口压力降低至目标出口压力并改善阀后压力稳定性的工况中进行选型。具体是否适用，应结合实际入口压力、目标出口压力、流量和管径确认。
HC8200X需要外接电源或气源吗？
HC8200X采用自力水力控制，由介质压力、主阀和外置导阀配合完成压力反馈与调节，不依赖外部电源或仪表气源。若项目另外需要远程监测或电气联锁，相关仪表和控制附件应单独列出，不属于基本水力调压所必需的能源。
HC8200X可以只按照管径选择吗？
不建议。除通径外，还应提供进口压力、目标出口压力、流量、压力波动、连接要求和安装条件，以便核对阀门及导阀配置。
原管道是法兰连接，换HC8200X沟槽减压阀需要核对什么？
沟槽卡箍和法兰不是同一种接口。应比较管端加工形式、卡箍与密封件、阀门安装长度、管道支撑及压力等级；需要转换连接时，转换件也要满足同一工况。减压能力仍应按进口压力、出口目标和流量比较，不能因为接口改成沟槽就默认原阀的容量和设定范围完全相同。
HC8200X出口压力可以任意设定吗？
不能这样理解。可调范围受产品结构、进口压力、流量和具体配置影响，实际设定范围应按产品技术资料和项目工况确认。
