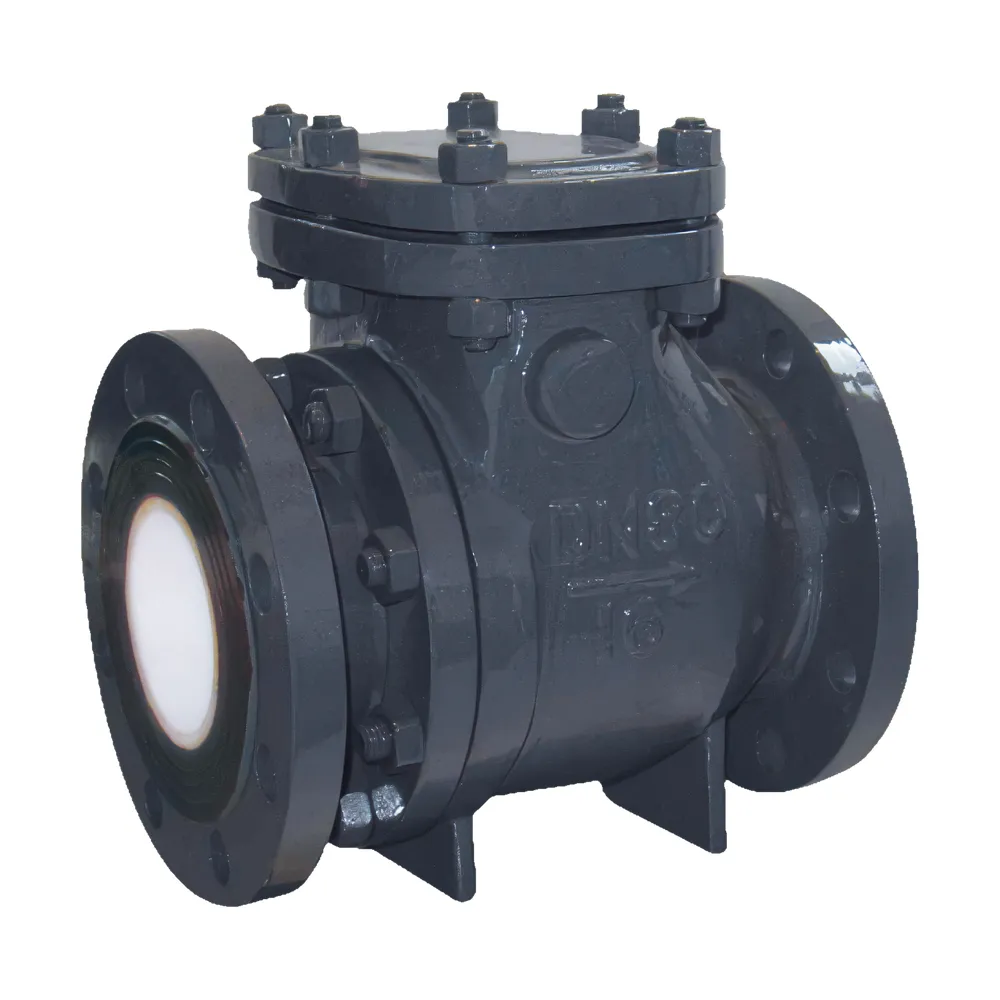

H44TC衬陶瓷旋启式法兰止回阀
- 型号
- H44TC
- 应用行业
- 矿浆、砂浆、泥浆、污水等含颗粒介质管路的防倒流工况

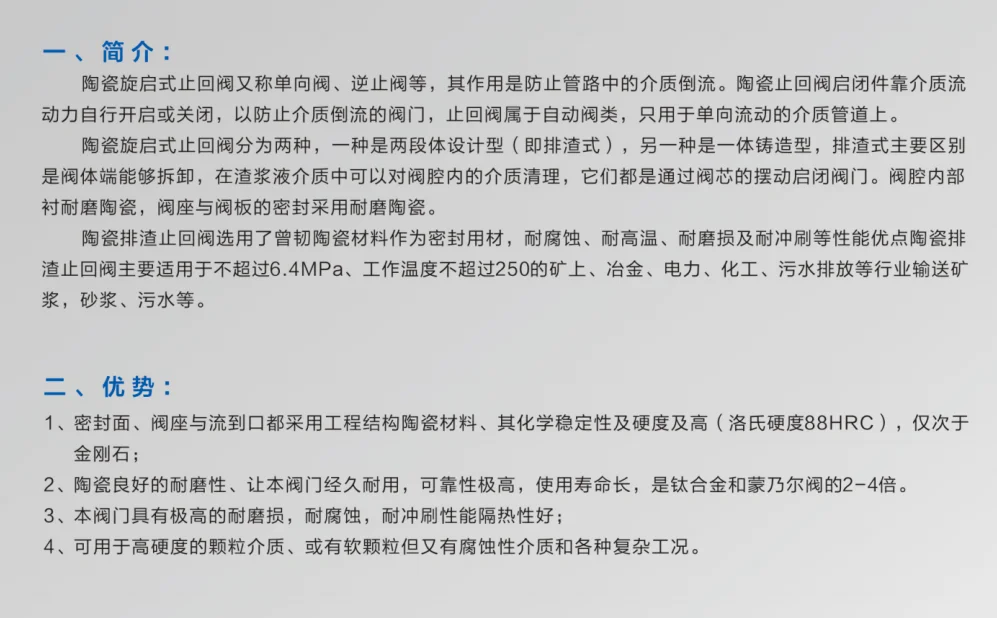

- 产品简介
- H44TC衬陶瓷旋启式法兰止回阀利用介质流动和阀板回座限制管路倒流。陶瓷型配置用于流道、阀座及阀板密封部位，可用于需要兼顾颗粒磨蚀与止回功能的管路；具体压力等级、通径和结构形式按工况及供货配置确定。
TECHNICAL DATA
技术参数
仅展示当前已录入的技术信息；未录入项目不作默认补充。
PRODUCT DESCRIPTION
选型说明
产品概述
H44TC衬陶瓷旋启式法兰止回阀用于含颗粒介质管路的单向输送。介质正向流动时推动阀板开启；流量下降或出现反向流动趋势时，阀板回座，限制介质倒流。
本产品采用法兰连接和介质自力启闭结构。陶瓷型配置将陶瓷应用于流道、阀座及阀板密封部位，适合在选型时同时关注止回功能、颗粒磨蚀、通径和压力等级的管路。
结构与陶瓷部位
阀体、阀盖采用WCB；流道和阀座采用Al₂O₃配置，阀板采用WCB+Al₂O₃配置。旋启式阀板通过摆动完成启闭，结构可按供货配置选择一体式或排渣式。
工作原理
安装后，介质按阀体箭头方向流动时，介质作用力推动阀板打开；当介质停止流动或发生反向流动时，阀板在回座作用下关闭。止回阀用于限制倒流，不承担调节流量或频繁主动开关的功能。
主要特点
- 法兰连接，便于与对应管路连接。
- 旋启式止回结构，依靠介质流动完成启闭。
- 流道、阀座及阀板密封部位采用陶瓷型配置。
- 可按工况选择一体式或排渣式结构。
技术参数
| 项目 | 参数 |
|---|---|
| 产品型号 | H44TC |
| 产品名称 | 衬陶瓷旋启式法兰止回阀 |
| 阀门类型 | 旋启式止回阀 |
| 连接方式 | 法兰 |
| 驱动方式 | 介质自力启闭 |
| 阀体材质 | WCB |
| 陶瓷配置 | 流道、阀座及阀板密封部位 |
| 流道/阀座 | Al₂O₃ |
| 阀板 | WCB+Al₂O₃ |
| 公称压力 | PN10–PN64 |
| 适用温度 | 陶瓷型≤250℃ |
| 适用介质 | 矿浆、砂浆、泥浆、矿渣及经核对的颗粒混合介质 |
| 流向要求 | 按阀体箭头 |
| 结构形式 | 一体式或排渣式，按供货配置 |
具体参数根据通径、压力等级及供货配置确定。
适用工况
H44TC可用于矿浆、砂浆、泥浆、污水、矿渣等含颗粒介质的管路防倒流工况。选型时应结合介质成分、固体含量、颗粒情况、压力、温度、通径和管路布置进行核对。
选型需要提供的资料
- 介质名称、颗粒情况及是否含腐蚀性成分。
- 工作压力、工作温度、通径和法兰连接要求。
- 安装方向、阀体箭头方向和管路布置。
- 一体式或排渣式结构需求，以及试验和文件要求。
安装与使用边界
阀门应按阀体箭头方向安装在单向流动管路中。排渣式结构的清理、检修和试验应按供货文件及现场安全程序实施。对于高浓度磨蚀、腐蚀或特殊颗粒介质，应在订货前明确工况，以便核对材料和结构配置。
常见问题
H44TC的陶瓷配置在哪里？
陶瓷型配置覆盖流道、阀座及阀板密封部位；流道和阀座为Al₂O₃，阀板为WCB+Al₂O₃。
如何确定结构形式？
请提供介质、通径、压力等级和维护需求，由此核对一体式或排渣式等供货结构。
SELECTION SUPPORT
不确定型号是否适配？
把介质、压力、温度、通径、连接方式和控制需求告诉我们，获取初步选型建议。
FAQ
常见问题
+三类衬里怎么分？
栏内按衬胶、衬氟、衬陶瓷区分，不设独立二级栏目。
| 衬里 | 栏内怎么认 | 沟通时先写清 | 不要默认成 |
|---|---|---|---|
| 衬胶 | 型号或名称含衬胶、阀座胶种（如 D971J）；闸板衬胶闸阀（如 Z45X）不是衬氟 | 胶种、水温、是否含油 | 用衬胶去套蒸汽或强氧化性酸 |
| 衬氟 | 型号含 F46、PFA、F4、FEP 等氟塑料 | 衬层牌号、温度、是否真空 | 把栏内所有阀都当成同一种氟塑料 |
| 衬陶瓷 | 以本栏衬陶瓷产品为准：H44TC衬陶瓷旋启式法兰止回阀、Z644TC气动衬陶瓷法兰双闸板阀 | 陶瓷所在部位、材料与结构、粒径与流速、温度 | 把衬氟温度或衬胶胶种套到陶瓷上；把止回写成切断或把开关双闸板写成调节 |
阀种分工仍按现栏：衬氟球阀偏切断、流阻较低；衬氟隔膜阀介质不过阀杆；衬氟旋塞阀流道较直，带少量颗粒或发粘时常进入沟通；衬胶蝶阀、弹性座封闸阀多见于常温水。
衬陶瓷两款不要混用结构：H44TC 是法兰旋启式止回阀，阀腔内衬，阀座与阀板密封为 AL2O3，靠介质力启闭，只用于单向管道。Z644TC 是法兰气动双闸板开关阀，阀板密封圈、阀座密封圈和进出口流道为陶瓷衬里，阀座为工程陶瓷；气缸做开关，不是调节阀。陶瓷件备件按该产品结构更换，不能用氟塑料球体或胶板顶替。
+衬氟、衬胶、衬陶瓷怎么按介质选？
需要氟塑料隔离的强酸、强碱、溶剂，看衬氟球阀、隔膜阀或旋塞阀，并核该型号温度与真空。常温循环水、弱腐蚀、给排水，常看衬胶蝶阀或弹性座封闸阀，胶种按水温、是否含油。含硬颗粒、冲刷明显时，看本栏衬陶瓷产品页上的材料与结构，并报粒径、含量、流速。不要用衬胶去套蒸汽，也不要用衬氟试压温度去套橡胶闸板或陶瓷件。
+压力和温度怎么报？
阀体法兰按 PN 或 Class；衬层另有温度上限。工作压力、设计压力、最高温度、是否真空，分开写。真空会把衬层往流道里吸，正压水压试验代替不了真空条件。夹套伴热时夹套压力单独标注。陶瓷件温度只认该产品资料：H44TC 与 Z644TC 陶瓷型资料均为 ≤250°C，不把该数字套到衬胶或衬氟。
+含固体或冲刷能不能用衬里？
可以沟通，必须报粒径、含量、流速。衬氟、衬胶怕尖角颗粒长期刮擦。冲刷为主时再核衬陶瓷结构，不能只把「耐磨」写上。H44TC 参数表介质含渣浆、砂浆、泥浆等；Z644TC 参数表介质含高炉煤气灰、干灰、煤粉、粉尘、水泥、颗粒物料等。结论以该产品资料和试验报告为准。
+衬氟球阀、隔膜阀、旋塞阀怎么分工？
低流阻切断看衬氟球阀。介质不过阀杆、隔膜可更换看隔膜阀，注意堰式流阻。带少量颗粒、发粘、流道要比较直，看旋塞阀。压力、温度、法兰标准三者都要带上。
+衬陶瓷这两款怎么分工？
需要防止倒流、法兰旋启式止回，看 H44TC衬陶瓷旋启式法兰止回阀。气力输送一类需要气动双闸板开关、流道陶瓷衬里，看 Z644TC气动衬陶瓷法兰双闸板阀。不要把止回阀当成切断阀，也不要把双闸板开关阀当成调节阀。
阀天流体控制（江苏）有限公司按介质、温度、压力、通径、颗粒、连接和驱动沟通衬里阀门。上表是栏内分类，不是出厂套餐。参数以对应产品资料为准。
