HC8500X卡箍连接持压泄压阀

产品简介

HC8500X 为卡箍（沟槽）连接持压泄压阀，用于需要维持管路压力或在压力升高时进行泄压控制的水系统工况。它属于持压/泄压控制阀，不作为阀后减压阀使用。主阀与外置导阀、针阀、球阀和压力表组成水力控制阀组，利用管路自身水压工作。

适用工况

需要持压或泄压控制，且现场管线采用沟槽连接时，可选择 HC8500X 进行持压或泄压选型。应先明确本阀承担持压还是泄压，确认设定压力、通径、安装接法和泄放去向，再核对相应配置。

结构与连接

本型号以沟槽卡箍连接为主。导阀与主阀膜片腔形成控制关系：用于泄压时关注压力升高后的泄放控制；用于持压时关注上游压力维持。实际接法与取压位置应结合系统图确认。

常用可选范围

选型需要提供的信息

请提供介质、持压或泄压目标、设定压力、通径、沟槽连接要求、安装接法、泄放去向、标准与数量。收到资料后，阀天流体控制（江苏）有限公司将核对连接、设定压力和阀组配置。

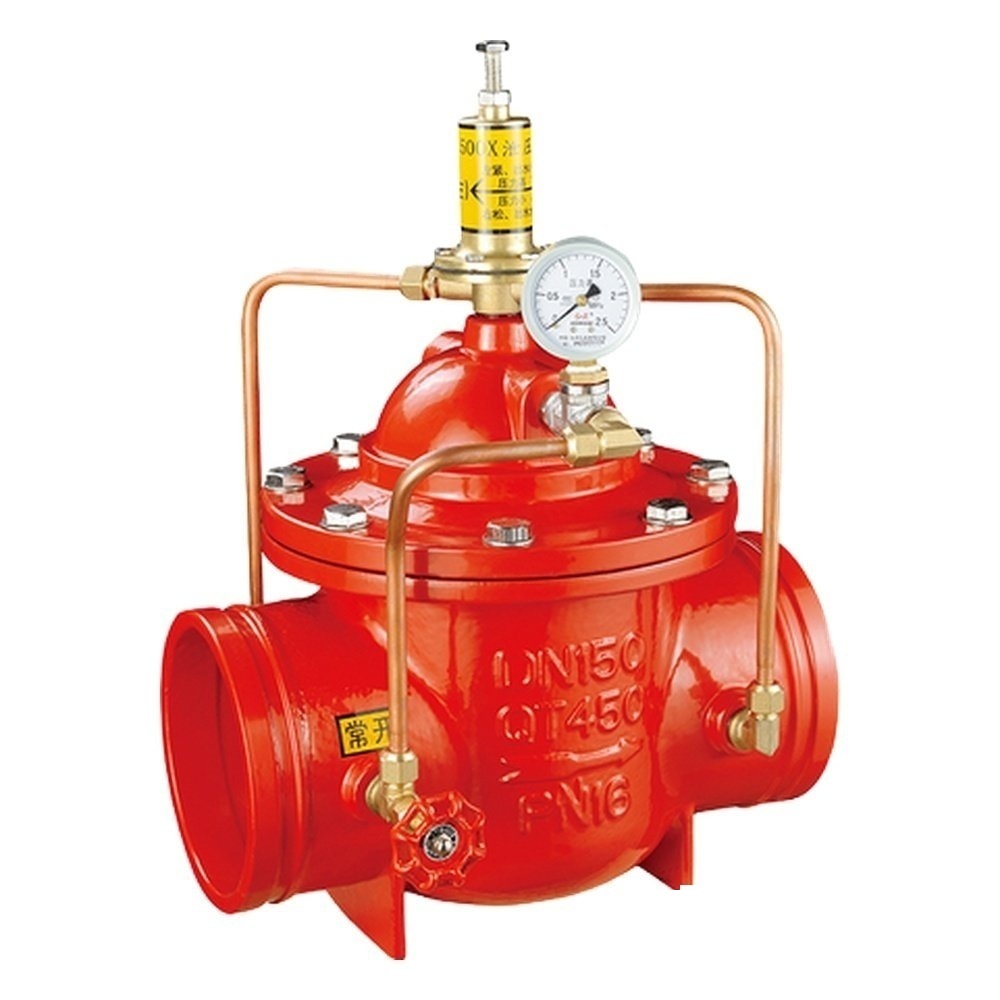

图示样机配置

图示样机阀体可见 QT450、DN150、PN16 铸字及流向箭头，导阀标牌可辨认“500X”及泄压持压字样，配一块压力表。样机贴纸不作为产品常开/常闭配置说明；上述铸字用于识别图示样机，不代表全部可供规格组合。

下一步

准备好现场压力、流量、沟槽接口尺寸和安装图后，可联系我们匹配主阀、导阀及附件。
