BCQ不锈钢衬氟法兰补偿器

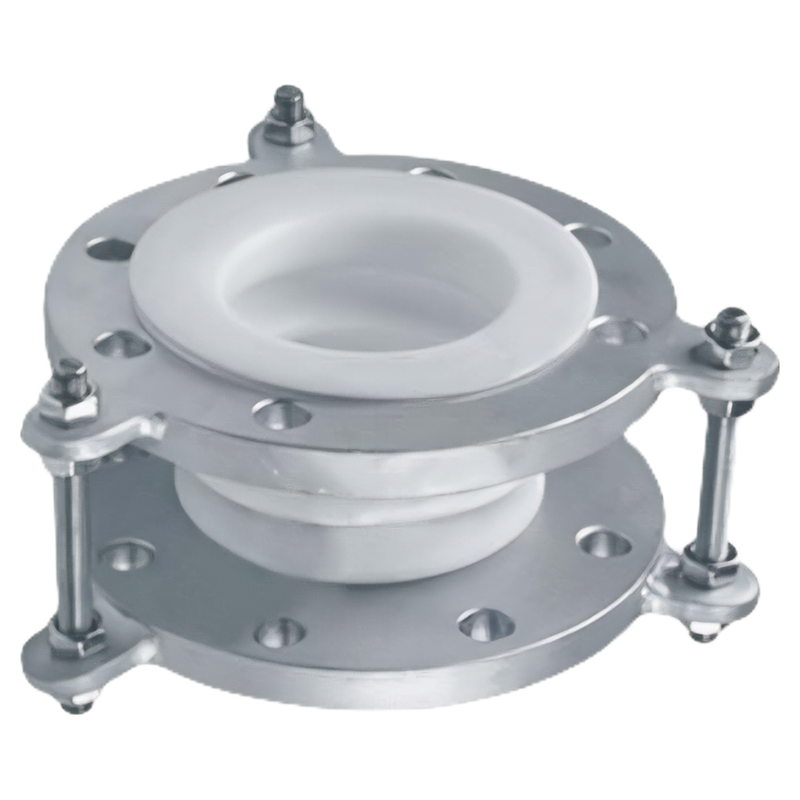

BCQ不锈钢衬氟法兰补偿器用于腐蚀性介质管道的柔性连接与热位移补偿。管线在升温、降温过程中产生伸长或收缩，补偿段通过变形吸收两端的相对位移，减少热变形向相邻管段和设备接口传递。产品采用不锈钢金属构件与氟塑料接液衬层，两端法兰连接，兼顾管路连接、介质隔离和补偿功能。

产品结构

产品型号	BCQ
产品名称	不锈钢衬氟法兰补偿器
产品类型	管道柔性补偿连接件
连接方式	两端法兰连接
金属构件材质	不锈钢
接液层材料	氟塑料
工作方式	柔性补偿段随管道相对位移变形
主要用途	腐蚀性介质管路连接与热位移补偿

柔性补偿段怎样吸收管道热位移

管道受热后，固定点之间的管段产生长度变化；降温时，位移方向随之改变。BCQ衬氟法兰补偿器将这部分相对运动集中到柔性补偿段，利用伸展、压缩及弯曲变形释放管线的变形约束。补偿器的位置、安装长度和管道导向共同决定实际运动路径，布置时要让热位移沿设计方向进入补偿段，避免扭转和局部偏载。

轴向、横向和角向位移共同占用补偿段的变形能力。管线同时存在几个方向的运动时，应计算组合位移，不能将各方向的最大补偿量简单相加。冷态安装位置还要为升温后的运动留出行程，防止补偿段在正常运行前已经处于过度伸展或压缩状态。

氟塑料接液衬层与不锈钢构件的作用

氟塑料接液衬层构成介质与金属之间的隔离屏障，不锈钢构件承担连接和结构支撑。两者配合，使管路在输送腐蚀性介质的同时保持柔性补偿能力。接液层的完整性直接影响耐腐蚀效果，衬层表面的划伤、裂纹及局部变形是到货检查和检修检查的重点。

腐蚀性介质选材要同时考虑化学组成、浓度、温度、氧含量和压力。工艺液体与清洗液分别评估，含硬质颗粒的介质还要考虑冲刷和磨损。衬层材料的耐化学性能、补偿段的承压能力和连接部位的密封性能属于不同指标，不能用其中一项代替整件产品的使用条件。

化工管路应用与温压关系

BCQ不锈钢衬氟法兰补偿器面向化工工艺管路的耐腐蚀连接需求，适合布置在存在热位移的管段及设备连接部位。选型从介质相容性和管道位移计算入手，再核对工作温度下的承压能力。升温不仅改变管道长度，也会改变柔性材料的机械性能，因此压力与温度必须作为一组工况条件评估。

泵吸入口、抽空工艺及停机冷却过程涉及负压，外部压力可能使柔性补偿段向内变形。此类管线应采用具有相应真空能力的结构。正压额定值不能代替真空额定值，频繁温度循环也不能仅用一次静态补偿量评价。

固定支架、导向与外部拉杆

补偿器内压产生轴向压力推力，固定支架和约束结构承担相应载荷；导向支架控制管道运动方向，管托承担管段重量。三者配合，才能让补偿段沿预定方向工作。补偿器不承担管道悬空重量，也不能用来强行修正法兰错口。

限位拉杆控制补偿段的运动范围，承力拉杆参与压力推力传递，两种功能不能混为一谈。外部拉杆的存在不等于整套管线已经消除压力推力。安装和检修时保持规定的限位位置，避免改变螺母位置后造成行程失控。

安装投运与维护

安装前清除法兰密封面及接液层上的杂物，检查补偿段与连接部位有无运输损伤。两端管道自然对中，保留设计安装长度；螺栓端部避开柔性衬层，附近焊接作业做好隔挡，防止飞溅灼伤接液材料。连接紧固采用均匀受力方式，过度紧固会使氟塑料密封部位发生蠕变或损伤。

首次投运逐步建立温度和压力，观察法兰密封、补偿段形态及支架状态。日常巡检记录冷态与热态位置变化，出现鼓胀、塌陷、拉杆歪斜或持续渗漏时，排查超压、负压、位移过量和支撑失效。拆检前隔离介质、泄压并完成清洗，损伤的接液层和永久变形的补偿段应更换。

订货资料

订购BCQ不锈钢衬氟法兰补偿器，应提供介质名称及浓度、颗粒情况、工作与设计温度、工作与设计压力、最低绝对压力、通径、法兰标准和安装长度。管道资料同时列明轴向、横向、角向位移及循环频率，标出固定点、导向支架和设备接口位置。旧件替换增加原件铭牌、连接尺寸及现场照片，材料证明、检验项目和验收条件一并写入订货清单。

常见问题

BCQ不锈钢衬氟法兰补偿器为什么不能直接拉长来凑安装距离？

拉长会提前占用伸展行程，并改变补偿段的受力状态。安装长度应同时容纳冷态位置和热态位移；现场间距不符时，应调整管段尺寸，不能靠强拉补偿器完成对接。

BCQ衬氟法兰补偿器用于负压管线时要看什么？

要看最低绝对压力、工况温度和补偿段的真空额定值。负压引起的向内失稳与正压承载不同，泵吸入口和抽空管线必须采用相应的抗负压结构。

BCQ不锈钢衬氟补偿器的轴向和横向补偿量能同时用满吗？

不能。不同方向的位移共同消耗补偿能力，同时发生时应按组合位移计算。单方向额定值不能直接叠加，否则容易产生局部过度变形。
