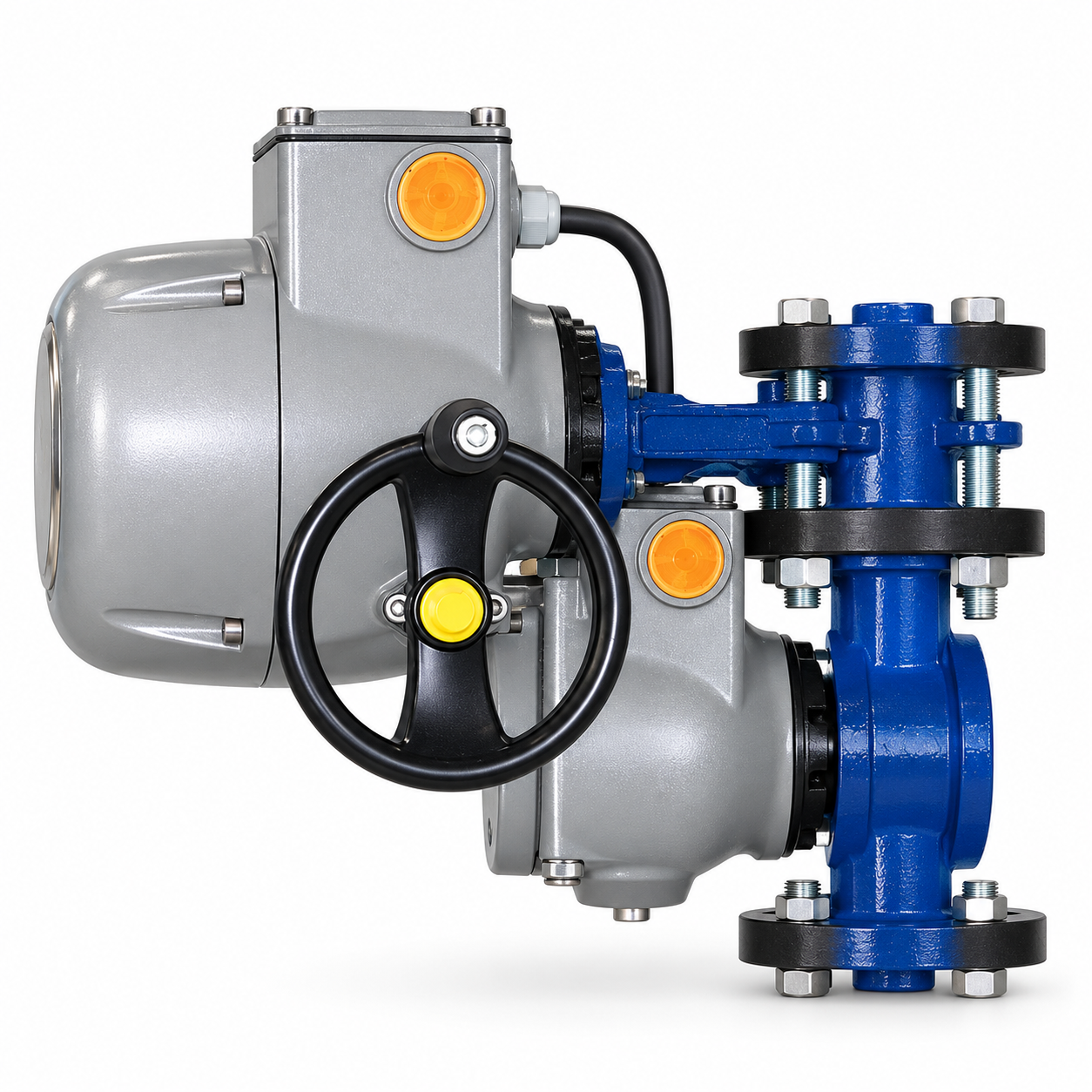

D941X 电动法兰软密封蝶阀

D941X电动法兰软密封蝶阀是一种由中线或相应软密封法兰蝶阀与90°回转电动执行机构组合而成的自动控制阀门。蝶板由电动执行机构带动旋转，在0°至90°行程范围内完成开启、关闭，也可以根据执行机构配置实现连续阀位控制。

该系列的优势在于流道结构简单、启闭行程短、安装连接稳定、自动化配置灵活，适合给排水、循环水、暖通空调、冷却水、一般工业水、空气以及与密封材料相容的工艺介质。

D941X主要技术参数

法兰软密封结构

D941X采用法兰式阀体与管道法兰连接。与对夹蝶阀相比，法兰蝶阀两端具有完整的连接法兰，在大型管路、固定管线和需要明确连接界面的工程中应用较多。

蝶板围绕阀杆作90°旋转。全开时蝶板与介质流向基本平行，流道开度大；关闭时蝶板进入阀座密封区域，通过弹性阀座与蝶板形成密封。

软密封结构尤其适合水系统和要求较好切断性能的管路。

EPDM和NBR阀座怎么选

D941X并不是只有一种阀座材料。

EPDM常用于水、循环水、暖通以及与EPDM相容的介质，具有较好的耐水、耐老化性能。

NBR在含油介质或需要耐油性能的工况中更加常见。

因此，如果项目介质是冷却水、生活水、循环水，可以优先讨论EPDM；如果介质含油，则需要进一步根据介质组成选择NBR或其它适合的弹性材料。

开关型电动执行器

开关型执行器用于全开和全关控制。

在自动控制系统中通常可以完成：

• 远程开阀
• 远程关阀
• 开到位反馈
• 关到位反馈
• 就地/远程操作
• 手动应急操作

适合水泵联锁、设备启停、管路切换、区域切断等使用方式。

调节型电动执行器

需要连续控制流量或开度时，可以配置调节型执行机构。

调节型执行器通常通过控制信号改变蝶板角度，使阀门在0%至100%行程之间运行。

工程中常见的是PLC或DCS根据工艺变量发出控制指令，执行器按照目标开度运行，并向系统反馈实际阀位。

蝶阀用于连续调节时，还应结合控制精度、流量特性和实际压差确定合适工作区间。

电动蝶阀为什么不能只看DN

例如同样是DN300蝶阀，在PN10循环水管路和较高压差管路上的启闭负荷并不相同。

执行机构选型通常会受到：

• 阀门通径
• 工作压力
• 最大压差
• 阀座摩擦
• 介质状态
• 启闭频率
• 安全系数

影响。

因此，D941X的执行器应与具体阀门扭矩配套，而不是简单把某一个电动头固定对应某个DN。

失电后阀门的位置

普通电动执行机构断电后通常停止输出驱动力，阀门保持在断电瞬间或执行机构机械结构允许的位置。

如果工艺要求：

• 失电自动关闭
• 失电自动开启
• 失电运行到安全位

则需要增加储能、备用电源或对应的安全控制方案。

因此，具有联锁要求的项目可以在订货阶段直接注明失电位置。

法兰蝶阀安装

安装前应清理管路，并确保两侧法兰同轴。

阀门不能被用于强行拉正错位管道。

蝶板旋转区域必须保持畅通，避免蝶板开启时与管道、垫片或其它结构发生干涉。

电动执行器周围还需要预留：

• 接线空间
• 手轮操作空间
• 端盖拆装空间
• 执行器检修空间

对于大口径阀门，应合理设置管道和设备支撑，避免管路载荷长期作用在阀体和执行机构连接部位。

D941X适合哪些系统

D941X电动法兰软密封蝶阀常用于：

• 给排水系统
• 工业循环水
• 冷却水系统
• 暖通空调水系统
• 泵房管路
• 水处理设备
• 一般工业水管路
• 远程自动启闭系统

不同介质应根据阀体、蝶板和阀座材料重新组合选型。

D941X订货参数

订购或询价时可提供：

• DN通径
• PN压力等级
• 介质
• 工作温度
• 阀体材质
• 蝶板材质
• 阀座材质
• 法兰标准
• 开关型或调节型
• 电源
• 控制信号
• 反馈要求
• 失电位置
• 是否需要防爆配置

阀天流体控制（江苏）有限公司可根据工况、管道接口和自动化控制要求进行D941X电动法兰软密封蝶阀配置。
