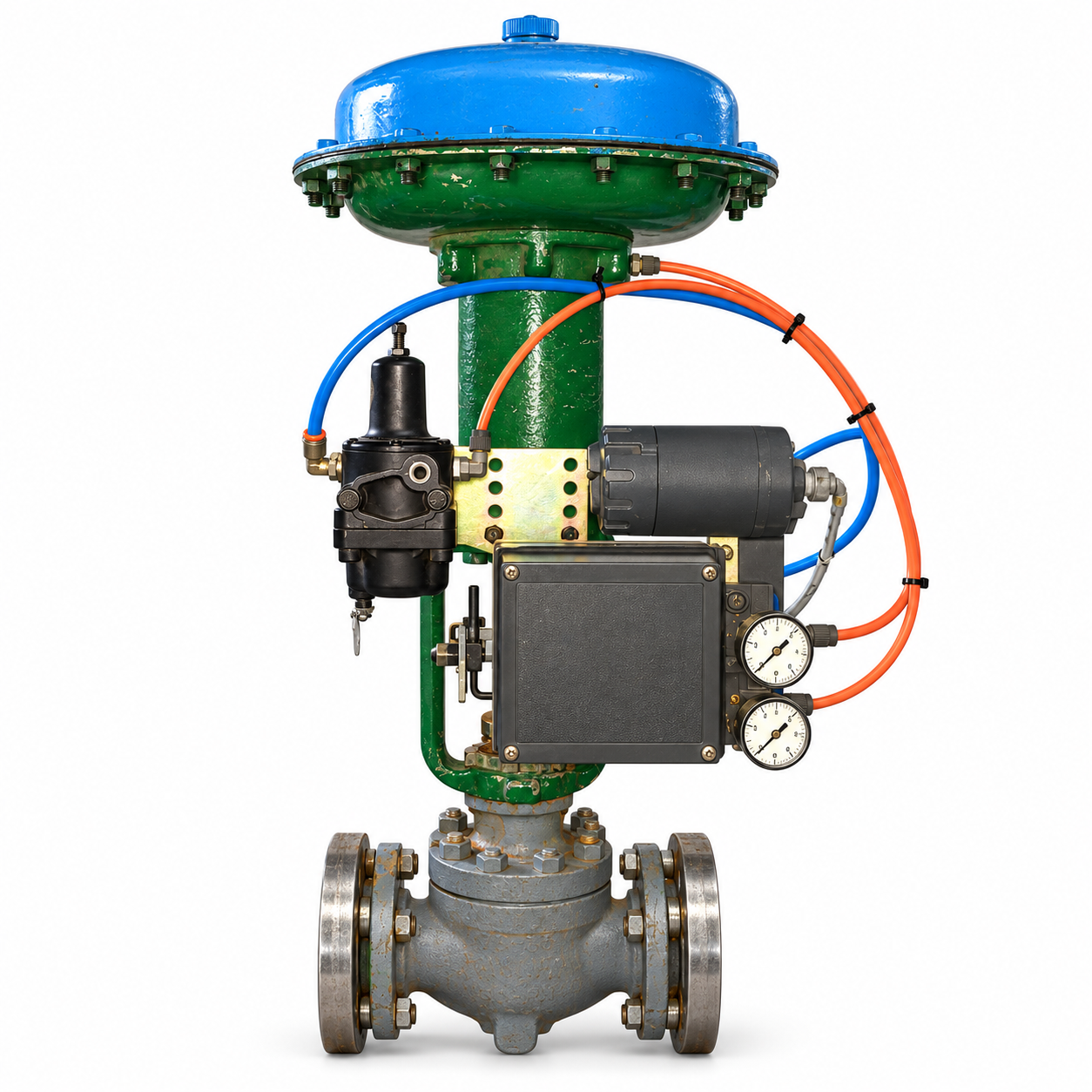

HCB 气动笼式双座调节阀

HCB气动笼式双座调节阀是一种压力平衡型过程控制阀，采用笼式或套筒双座内件，通过阀芯在套筒内部移动改变流通面积，实现流量、压力、温度、液位等过程变量的连续调节。

该结构具有流通能力较大、阀芯导向稳定、不平衡力较小等特点，在石油、化工、电力、蒸汽和连续生产装置中应用广泛。

HCB主要技术参数

为什么使用平衡式阀芯

控制阀在较大压差下工作时，介质压力会作用在阀芯上。

如果阀芯受压面积较大，会产生较明显轴向不平衡力，执行机构必须提供足够推力克服。

HCB的平衡型阀芯通过结构设计降低部分压力不平衡力，因此在较高压差和较大口径工况中具有优势。

套筒窗口的作用

套筒不仅提供阀芯导向，也是形成调节流道的重要部件。

阀芯移动时逐渐打开或关闭套筒窗口，从而改变有效流通面积。

通过不同窗口形状可以形成：

• 等百分比流量特性
• 线性流量特性

使HCB能够适应不同过程控制需求。

双座结构

套筒双座结构具有较大的流通能力，同时可以通过压力平衡结构降低阀芯不平衡力。

这类结构特别适合：

• 大流量
• 较高压差
• 连续调节
• 工况变化范围较大的系统

如果项目对严密关闭有很高要求，则还需要根据实际泄漏等级要求选择对应阀内件。

气动薄膜执行机构

HCB常配多弹簧气动薄膜执行机构。

气源压力作用在膜片上产生推力，推动阀杆和阀芯改变开度。

执行机构选型主要考虑以下因素：

• 阀芯受力
• 最大关闭压差
• 填料摩擦
• 弹簧范围
• 故障位置
• 所需安全余量

定位器和4-20mA控制

过程控制系统通常由DCS或PLC输出控制信号。

电气阀门定位器接收4-20mA给定信号后，通过调整气动执行机构供气，使实际阀位与目标阀位对应。

定位器还可以提高：

• 阀位控制精度
• 克服阀杆摩擦能力
• 动态响应
• 重复定位性能

智能定位器还可提供阀位反馈和诊断功能。

HCB常见温度结构

常温型阀盖适合大多数常规工业介质。

对于高温蒸汽、高温工艺流体，可以采用伸长或散热型阀盖。

对于低温和深冷介质，也可以采用低温加长阀盖，使填料区域保持在允许温度范围。

因此HCB系列可以覆盖从低温到高温的较宽工况，但材料、填料和阀盖形式必须对应工作温度。

典型应用

• 蒸汽压力调节
• 工艺气体流量控制
• 化工装置流量调节
• 压力控制回路
• 锅炉及能源系统
• 石油化工过程控制
• 高压差液体控制
• 连续生产自动化

选型必须提供的工况

• 最大流量
• 正常流量
• 最小流量
• 阀前压力
• 阀后压力
• 工作温度
• 介质
• 密度
• 气体分子量
• 蒸汽状态
• 管道尺寸
• 允许噪声
• 故障位置
• 控制信号

这些数据用于确定Cv/Kv、阀门口径、阀内件和执行机构。更多通用计算与资料核对可参阅选型知识。
