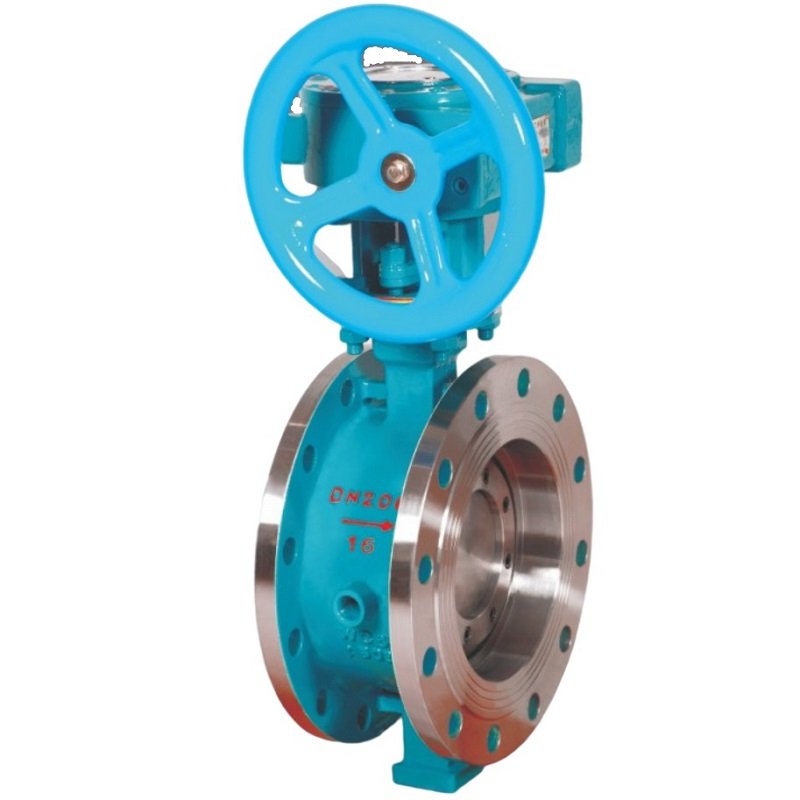

高温蜗轮多层次硬密封三偏心保温夹套法兰蝶阀

产品简介

高温蜗轮多层次硬密封三偏心保温夹套法兰蝶阀将三偏心金属硬密封结构与外部夹套伴热功能结合，用于需要考虑温度、密封、启闭扭矩和阀体保温的工业管路。

蜗轮驱动蝶板旋转，实现流体切断。

三偏心结构通过阀杆与蝶板之间的偏心几何设计，改善密封副启闭过程中的接触关系。

外部保温夹套可通入蒸汽、热水或适配导热介质，辅助维持阀体区域温度。

主要技术参数

PN10–PN64与Class 150–600属于不同标准体系的参考系列，不得直接换算为相同额定值。

425℃属于特定高温材料和密封结构的行业参考上限，并非所有WCB或CF8配置在各压力等级下都能达到该温度。

三偏心结构

三偏心蝶阀通过阀杆位置和密封锥面的几何偏心，使蝶板开启和关闭时具有特定的脱离与接触运动关系。

与普通中线软密封蝶阀相比，这种结构更适合开发金属密封及高温阀门系列。

关闭时，蝶板密封面与阀座形成设计规定的密封接触。

多层次金属硬密封

多层次密封环通常采用金属与适配的层状密封材料构成。

对于高温场合，需要考虑密封副热膨胀、阀杆材料、填料、阀体变形和介质压差。

密封结构不能只按“硬密封”三个字判断泄漏等级。

如果工况要求双向密封，应在订货技术要求中明确关闭方向和泄漏等级。

夹套伴热结构

保温夹套围绕阀体局部或主要外壁设置。

伴热介质通过夹套向阀体传热，降低阀门部位的温度损失。

三偏心蝶阀的夹套结构需要避开蝶板旋转空间、阀杆密封区域及法兰连接部位。

夹套可能使阀体外形尺寸、连接接口和安装空间与普通蝶阀不同。

材料选型

WCB碳钢适用于相应温压及介质条件下的一般工业管路。

CF8属于304铸造不锈钢材料体系。

CF8M属于316铸造不锈钢材料体系。

对于更高温或特殊介质条件，可研究WC6、WC9等合金钢材料版本。

不同材料需要采用对应的压力温度额定值，不能以一种阀体材料覆盖全部工况。

典型应用

高温油品、导热介质、树脂、特殊化工物料及需要阀体伴热的工业系统。

安装维护

安装时检查法兰配对、蝶板开启空间、阀门流向或密封方向、蜗轮操作空间及夹套接口。

维护时重点检查多层次密封环、阀杆填料、阀体夹套接口和蜗轮传动机构。

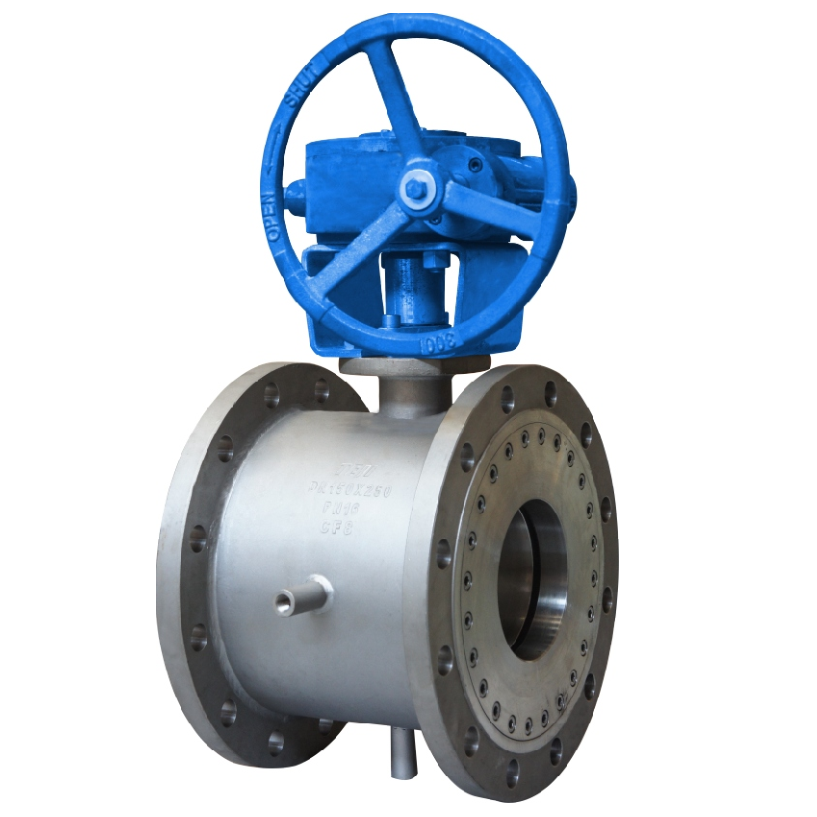

相关产品与资料：蜗轮手动阀门 · 保温夹套旋塞阀结构参考 · 特殊夹套阀门定制
