气动316L卫生级保温夹套快装卡箍蝶阀

产品简介

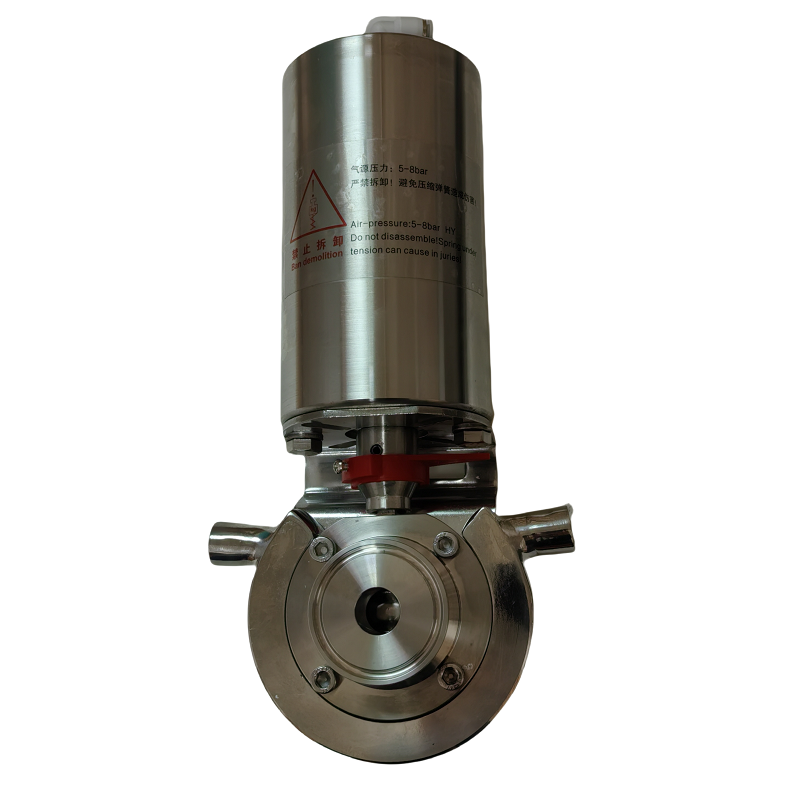

气动316L卫生级保温夹套快装卡箍蝶阀是一种采用气动执行机构、316L不锈钢接液结构、卫生型快装卡箍和外部保温夹套的特殊蝶阀。

产品适用于需要远程启闭、卫生型管路连接和温度辅助控制的工艺设备。

阀门通过气动执行器带动蝶板旋转90°，实现介质切断。

快装卡箍连接方便与匹配的卫生管道接口安装及拆卸，保温夹套用于辅助维持阀门区域的工艺温度。

主要技术参数

本表工艺侧压力、气源和温度引用常见卫生型气动蝶阀系列；外部夹套属于额外定制结构，不得直接套用工艺侧10bar作为夹套额定压力。

316L卫生型结构

316L是一种低碳奥氏体不锈钢材料，常用于卫生型流体设备的接液零件。

蝶阀采用316L不锈钢阀体和蝶板方向，配合卫生型密封件及表面处理。

卫生型结构还需要考虑阀体内部过渡、密封件清洗、死角控制及设备维护。

316L材料名称不能直接代替食品接触合规文件或卫生认证。

气动执行机构

气动执行机构通过压缩空气产生扭矩，并驱动蝶板旋转。

常见气动卫生型蝶阀使用双作用或弹簧复位执行器。

双作用执行器通过气源切换实现开启和关闭。

弹簧复位执行器在失气时可以按结构设计返回预定位置。

常见气源压力可参考0.4–0.7MPa，但实际动作可靠性还取决于阀座摩擦、介质压力、执行机构尺寸及附件。

保温夹套与工艺控制

夹套设置在阀体外部，伴热介质通过夹套对阀门主体传热。

对于温度影响黏度的食品物料、部分糖浆、油脂和其他卫生型流体，夹套可作为管道温控系统的一部分。

伴热温度应与介质稳定性、密封件材料和卫生工艺要求配合。

卫生型快装接口属于工艺管路接口，夹套入口和出口属于独立的伴热连接。

卫生型密封材料

EPDM常用于适配的水基工艺介质。

硅橡胶可用于部分需要柔性密封或特定温度条件的卫生工艺。

FPM可用于部分油类及相应化学介质。

具体密封材料需要同时满足介质、温度、清洗程序和现场要求。

典型应用

食品饮料设备、糖浆输送、卫生型液体处理、需要气动开关和辅助保温的工艺管路。

对于要求CIP、SIP及特定食品接触法规的系统，应使用对应材料及结构版本，不仅凭“卫生级”名称判断是否满足。

定制与交货

特殊卡箍尺寸、夹套接口位置、气动执行器方向及表面处理要求，可能导致产品需要单独加工。

客户可以提供原管道尺寸、卡箍接口图、工艺压力、介质温度和控制附件要求。
