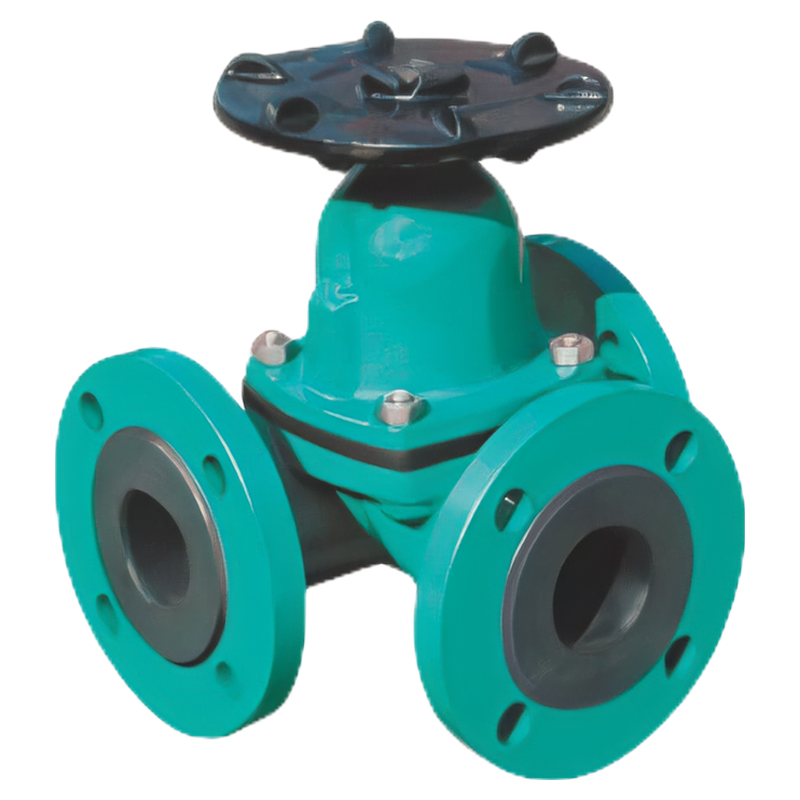

G49J手动三通衬胶法兰隔膜阀

G49J手动三通衬胶法兰隔膜阀采用三端法兰阀体、弹性隔膜及手轮升降机构，可将三条工艺管线连接到同一阀体。阀体内部设置橡胶衬里，隔膜通过与对应密封部位接触或分离控制流道，适用于与衬胶材料相容的工业水及化工液体管线。

三通隔膜阀与普通两通隔膜阀的主要区别是连接端口及内部通道布置。G49J的实际通道连通关系由阀体结构和隔膜密封位置决定。三端连接不代表阀门必然具备任意两路之间的自动换向功能，设计管线时应根据三通内部流道图确定各端口的连接任务。

一、三通阀体与隔膜启闭结构

G49J具有三个管道接口，可与三条支管或工艺管线连接。手轮通过阀杆及压紧部件控制隔膜位置，隔膜与阀体密封区域配合，完成相应通道的开启或关闭。

与采用球体旋转改变通道方向的三通球阀不同，G49J依靠柔性隔膜的位移实现密封。阀体内各支路的连通方式、密封区域和关闭状态需要与具体三通流道结构一致，不能直接按照L型或T型三通球阀的工作方式使用。

隔膜将接液腔与上部传动机构分隔，减少介质直接接触阀杆和阀盖内的运动部件。隔膜仍需要承受手轮压紧力、介质压力及反复弯曲产生的负荷。

二、主要技术参数

三、三通连接为什么要核对各端口流向

G49J的三个法兰接口对应三条管路，阀体内部通道和密封部位决定了介质如何通过。安装前应明确哪一端为进液端、各出口的作用及手轮动作所控制的实际通路。

当系统存在两条不同介质管线时，还应考虑是否允许介质在阀体内部接触或混合。对于要求两种介质严格隔离的工艺，不能仅凭三通外形推断阀门能够同时完成独立双路切断。

如果装置需要在两个出口之间实现交替切换，应核对阀门是否具有对应的内部切换机构和通路位置。普通三通隔膜阀不能未经验证直接代替专用三通换向阀。

四、橡胶衬里与介质相容性

G49J的橡胶衬里保护阀体接液表面，隔膜承担相应通道的启闭密封。实际材料应与介质的浓度、温度和化学组分相容，尤其要考虑三条连接管线是否输送相同介质。

EPDM适用于部分水基介质，NBR适用于部分含油介质，其他橡胶材料具有各自的耐化学药剂和耐温特点。三端管线接触的介质若存在明显差异，必须检查所选衬胶及隔膜对所有可能接触介质的适用性。

含颗粒或易结晶液体可能在三通汇合区域产生沉积。长时间停机后重新操作，应防止坚硬沉积物阻碍隔膜复位或划伤密封表面。

五、三支管安装与阀体受力

三通结构连接三条管道，安装时应同时核对各接口的法兰标准、中心距及管道走向。不能只使其中两端对中，再依靠第三端法兰螺栓强行拉正另一条支管。

管道支架应承担相应的管段重量及热位移载荷，避免三条支管的额外弯矩集中作用于阀体。对于存在温度变化的系统，还应考虑不同管段热伸长方向对三通连接的影响。

阀盖上方需保留手轮操作和隔膜更换空间。安装位置应使各端口标识和管道编号易于辨认，避免维修时混淆管线用途。

六、投运检查与运行维护

投运前应根据实际通道结构逐一核对三个管口的连接状态，并在安全条件下检查手轮全行程动作。阀门关闭后应按项目规定确认相应通道的密封状态。

若出现预期通路不通或关闭后仍有串流，应先检查管口连接关系、隔膜实际位置及内部密封区域是否存在异物，不能直接按照普通两通隔膜阀的操作经验判断故障。

更换隔膜时，应关闭和隔离与阀体相连的所有相关管线，确认三个端口不存在残留压力或危险介质。拆开阀盖后检查隔膜及密封面，装复后应重新确认全部相关通路的启闭和密封状态。

七、订货时需要明确的信息

采购G49J应提供三端口的管线布置图、介质流向、需要开启和关闭的通路、公称通径、压力等级、法兰标准、介质及浓度、最高工作温度、衬胶及隔膜材料，以及阀盖检修空间。不同管口存在压差时，还应明确各工况下的压力方向及隔离要求。

常见问题 FAQ

1. G49J三通隔膜阀能直接代替三通球阀进行分流和换向吗？

不能仅按三个法兰接口判断。三通球阀通常通过球体通道位置改变流路，G49J则依靠隔膜与阀体密封部位配合。是否能够实现指定的分流、合流或换向功能，取决于具体内部通道及关闭位置，应依据流路图确定。

2. G49J三通衬胶隔膜阀的三个法兰口可以随意交换进出口吗？

应根据阀体内部通道、隔膜密封位置及各端口的设计作用安装。三口外形不能证明全部端口具有完全相同的流动和关闭条件。若改变流向，还需检查介质压差对隔膜的作用方向及实际隔离要求。

3. G49J更换隔膜时，只关闭一条支管的阀门可以吗？

不可以仅凭关闭一条支管就认定阀体已经安全隔离。三通阀体与多条管线相连，应确认所有可能向阀腔供压的管路均已可靠隔离，并完成泄压、排空和必要的清洗置换，再拆卸阀盖。
