衬里阀门在化工、环保、电镀、医药等腐蚀工况中使用广泛。金属阀体（碳钢、不锈钢或铸铁）内腔及流道表面衬一层氟塑料，把腐蚀性介质与金属基材隔开。实际选型沟通中，最容易产生歧义的是型号里那个"F"——它到底只代表阀座材料，还是意味着整阀衬里？F46、F4、PFA 又各指什么？把这些代号的含义和覆盖范围分列清楚，采购、技术和现场才能对产品结构形成一致理解。
一、单独出现的 F 与整阀衬里是两回事

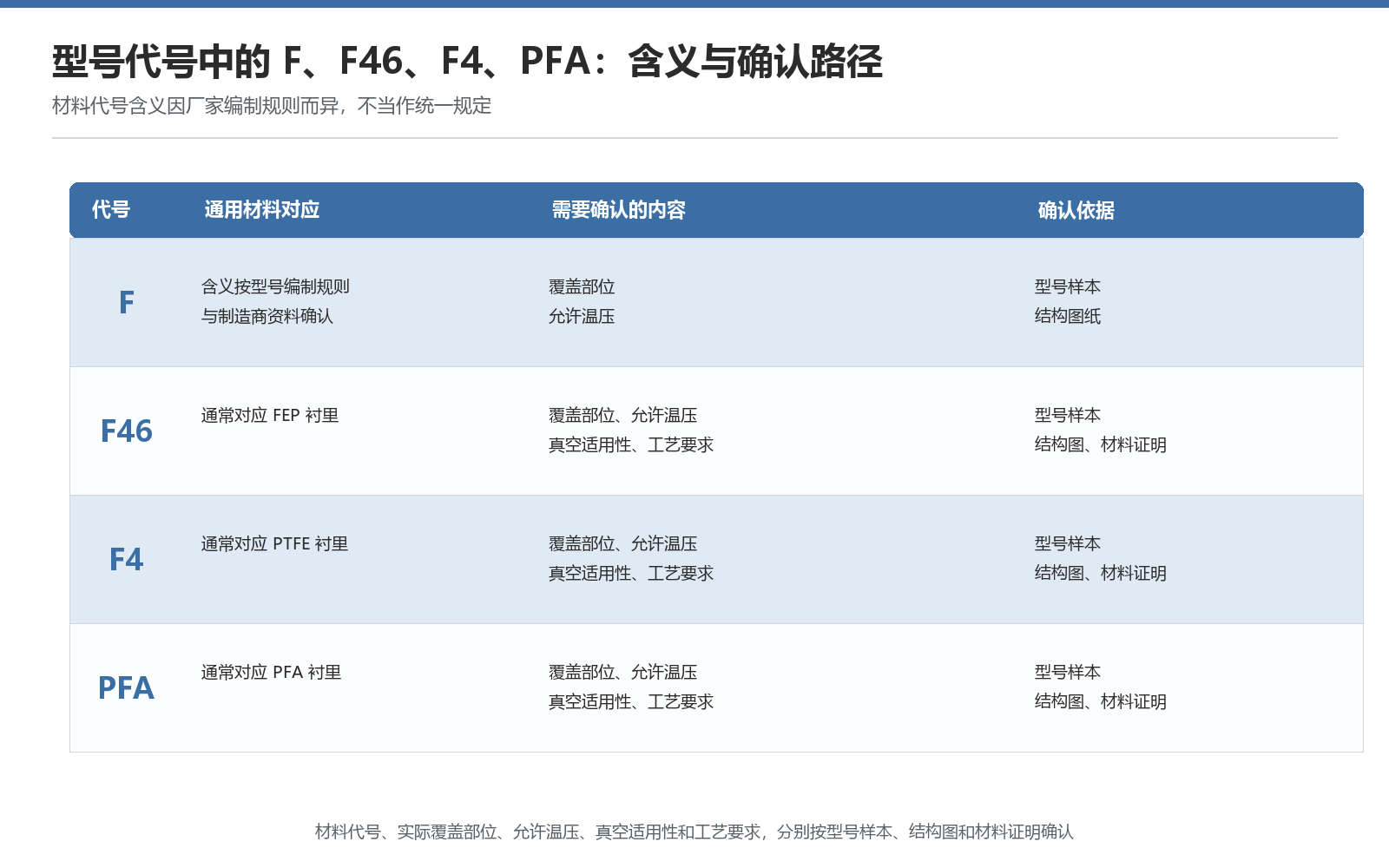

型号中的材料代号含义（例如单独出现的 F 指代什么）因厂家编制规则而异，不应当作统一规定。F46、F4、PFA 等代号对应的材料、实际覆盖部位、允许温压、真空适用性和工艺要求，分别按型号样本、结构图和材料证明确认。把代号直接理解为"整阀衬里"或某一种固定材料，是前期沟通中最常见的偏差。
二、F46、F4、PFA 各自对应的材料与覆盖范围
当型号或资料明确出现 F46，通常对应 FEP（聚全氟乙丙烯）衬里信息；出现 F4，通常对应 PTFE（聚四氟乙烯）衬里；出现 PFA，通常对应 PFA（可熔性聚四氟乙烯）衬里。这是制造商资料中的通用对应关系，具体材料、配方和加工方式仍以各厂资料为准。
三者在耐化学腐蚀方面都属于氟塑料家族，但允许温压、加工方式和渗透率有差异。具体数值不能由通用材料名称代替，按各制造商的型号样本、结构图和材料证明逐项核对。
需要进一步确认的是：衬里材料覆盖到哪些部位。阀体、流道、阀轴、法兰端面、球体（球阀）或隔膜（隔膜阀），哪些接触介质的表面被氟塑料覆盖，哪些仍然是金属基材，都应在参数表中逐项写明。同一种衬里材料，覆盖范围不同，产品价格和防护效果差异明显。
三、一份可用于核对的参数表应包含哪些字段
衬里阀门的技术参数表，建议至少覆盖以下内容：
| 类别 | 字段 |
|---|---|
| 产品标识 | 型号、结构形式（球阀/截止阀/隔膜阀等） |
| 规格 | 公称通径 DN、公称压力 PN、连接形式（法兰/螺纹/对夹等） |
| 阀体基材 | 铸铁、碳钢、不锈钢等 |
| 阀座材料 | 具体材料代号及牌号 |
| 衬里信息 | 衬里材料代号、覆盖部位（阀体/流道/阀轴/法兰端面等） |
| 介质与温度 | 适用介质名称、正常/最高/最低温度 |
| 驱动方式 | 手动/气动/电动 |
| 安装要求 | 流向、安装方向 |
| 标准 | 已确认的产品标准或设计规范编号 |
资料中没有来源支撑的字段保留空白或标注"待确认"，以项目技术协议和产品图纸为准。
四、介质信息决定材料核对的深度
对于酸、碱、盐溶液、有机溶剂、含颗粒介质或温度波动明显的工况，介质名称只是沟通的起点。以下参数会直接影响衬里材料和结构选择：
- 介质浓度与成分；
- 正常、最高、最低工作温度；
- 工作压力与是否存在负压；
- 连续运行还是间歇运行；
- 清洗方式与清洗介质；
- 是否含固体颗粒或结晶。
真空适用性和衬里贴合度要求、高温长期工况下的材料行为，分别按型号样本、结构图和材料证明确认。这些边界条件在前期说清楚，材料建议才能落到具体产品上。
五、询盘时可直接使用的描述方式
提交衬里阀门需求时，按以下格式组织信息，比只写"要一个衬氟阀门"更容易获得可核对的回复：
介质 + 浓度 + 温度范围 + 压力 + 口径 + 连接形式 + 所需衬里覆盖范围 + 驱动方式
例如：某酸介质、某浓度、某温度范围、PN16、DN50、法兰连接，需要确认阀体流道和阀轴相关部位的衬里方案，手动操作。
把覆盖范围作为单独一项写出来，供应商在回复时就会明确标注哪些部位衬氟、哪些部位保持金属基材，避免到货后才发现衬里范围与预期不符。
参考资料与适用范围
- Chemours / Teflon™｜FEP Resins：树脂名称、加工方式与材料特性参考。
- Chemours / Teflon™｜PFA Resins：树脂牌号与性能不同；原料性能不能直接代表整阀允许温压、衬里覆盖或成品试验结果。
按完整配置比较样本参数
衬里材料、口径、压力等级和温度应放在同一配置中比较。以下是厂家公开样本示例，用于准备选型与报价条件，不是阀天全部型号的统一额定参数。
| 样本与适用对象 | 公开参数 | 选型时一起核对 |
|---|---|---|
| 明江衬氟系列 | FEP：−40～150℃；PFA：−40～180℃ | 该资料按阀型区分压力系列：蝶阀、隔膜阀与球阀、截止阀等分别列示，不能跨阀型拼接上限。 |
| Flowserve Atomac AKH3.2 PFA衬里球阀 | −60～200℃；NPS 1～6；Class 150 | 对应其球阀结构、材料和压力温度条件；200℃不是所有PFA阀门都能直接采用的整阀保证值。 |
例如项目温度为180℃或200℃时，先提出介质、浓度、连续运行温度和实际压力，再比较对应结构的压力—温度资料、阀座及密封配置。PN等级、最高温度和最大口径分别列出的可选值，不表示其全部组合都适用。
接液材料与验收文件怎样列清楚
报价材料表应分列金属承压基体、阀体衬里、球体或蝶板包覆、阀座、阀杆密封，以及隔膜阀的隔膜和支撑层，并注明各部位是否接触介质。设计制造、连接尺寸、壳体试验、阀座密封试验和衬里连续性检查分别写明适用文件、版本及记录要求；需要真空或热循环验证时单独提出。
来源：明江衬氟系列阀门参数；Flowserve Atomac AKH3.2产品规格。资料核对日期：2026年10月21日。
