产品图片仅供参考，实际配置以确认的技术文件为准。

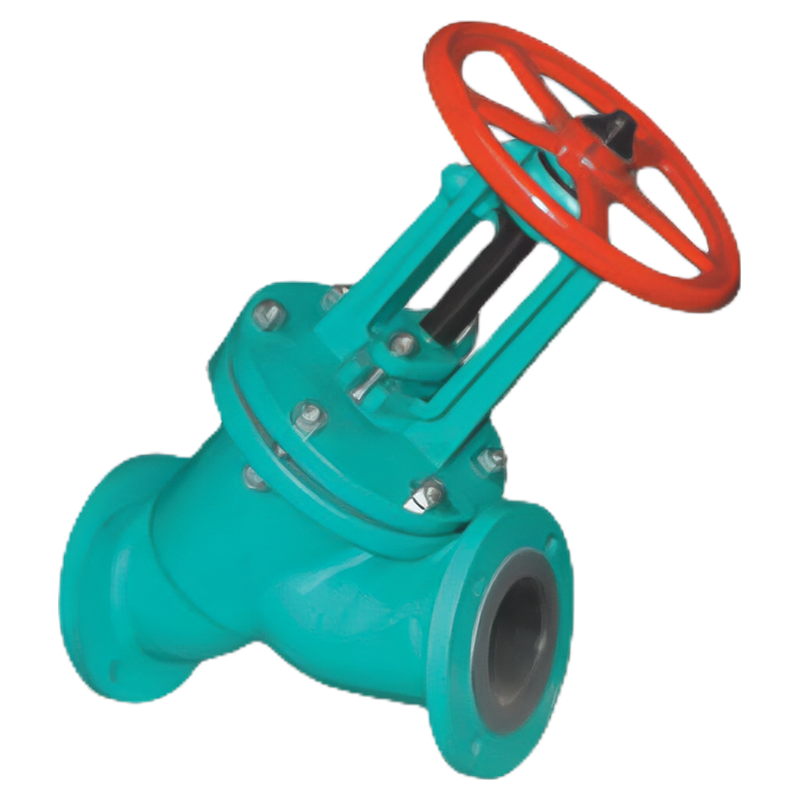

J45J手动法兰Y型直流式衬胶截止阀
- 型号
- J45J
- 产品简介
- J45J手动法兰Y型直流式衬胶截止阀采用倾斜阀座与阀瓣升降结构，用于材料相容的液体管线切断。阀天流体控制（江苏）有限公司结合可用压差、胶种、关闭压差与安装尺寸沟通选型，不把Y型流道等同于无压损或连续调节保证。
选型说明
J45J手动法兰Y型直流式衬胶截止阀采用倾斜布置的阀杆、阀瓣与阀座结构，通过手轮使阀瓣靠近或离开阀座。与普通直通式截止阀相比，Y型结构可使部分流道转折较为平缓，但仍存在阀座区域的局部阻力。工艺关注压降时，应同时比较流量和有效开口。
产品结构与配置
| 项目 | 产品配置 |
|---|---|
| 产品型号 | J45J |
| 流道形式 | Y型直流式截止结构 |
| 启闭与连接 | 手轮操作、法兰连接 |
| 密封动作 | 阀瓣沿阀座密封中心升降 |
| 接液防护 | 橡胶衬里及对应软密封配置 |
| 主要功能 | 适配液体管线开启与切断 |
Y型结构能改善什么，不能承诺什么
阀杆及阀瓣运动方向与主管道形成一定夹角，使阀座和流道布置区别于普通直通式截止阀。减少部分急转弯，不代表全开时没有阻力，也不等于同DN下流量一定大于所有其他阀种。
流阻与阀座开口、阀瓣位置、介质流量和几何尺寸有关。可用压差较小的项目，应比较对应规格的流量数据，而不是只凭“直流式”三个字选型。
衬胶层与软密封的材料匹配
J45J采用橡胶衬里及软密封配置，金属阀体负责承压，橡胶衬层保护接液表面。衬胶层与阀瓣密封件需要分别匹配介质和使用温度。
橡胶胶种应与正常介质、清洗液及温度变化相匹配。浓度、温度、氧含量、压力和材料清单共同确认。矿物油、强氧化组分或特殊溶剂不能笼统套用普通水基工况的胶种。
关闭压差如何影响手轮负荷
阀瓣关闭需要克服介质作用力并形成合适的密封接触。关闭压差、密封面积和机构传力影响手轮负荷，因此工作压力与最大关闭压差应分别提供。
软密封面不是压得越紧越耐用。过度压缩、颗粒夹杂或材料永久变形，都可能影响关闭密封，不能将增加手轮力当作材料相容性或密封损伤的补救。
长期节流和含颗粒工况有什么边界
阀瓣小开度运行时，介质集中通过阀座附近，软密封表面可能受到冲刷。Y型流道没有消除这一局部作用，含硬颗粒时还需要关注密封接触区域的磨损。
需要持续调节流量的系统，应匹配调节型阀内件、流量特性和执行机构。普通手动切断型不能仅凭阀瓣可以停在中间位置，承诺稳定的精确控制。
旧阀替换，应同时比较尺寸和空间
Y型阀体的手轮、阀盖和阀杆空间不同于普通直通式截止阀。结构长度相同，也可能出现上方或侧向空间不足。法兰体系、密封面和允许流向同样需要对应。
请提供DN、法兰标准、结构长度、介质与胶种要求、工作温压、正常流量、最大关闭压差和启闭频率。交付资料宜明确衬里及密封材料、连接图、对应温压条件和密封检验记录。
客户常见问题
J45J直流式衬胶截止阀比普通截止阀一定压损更低吗？
Y型布置可减少部分急剧流道转折，但实际压损仍受阀座尺寸、开度和流量影响。比较应基于同工况和对应规格的流量数据，不能只根据外形作统一保证。
J45J衬胶截止阀用于含油液体时怎样选择胶种？
需要区分油类组成、浓度及工作温度，并分别核对阀体衬胶和阀瓣密封材料。适合水基介质的橡胶不能直接用于所有油性液体，胶种选择还需兼顾溶胀和长期密封条件。
J45J衬胶截止阀可以长期半开控制流量吗？
普通切断型不宜直接承担长期高压差调节。半开时局部流速和冲刷可能影响橡胶密封面，持续控制应选有对应流量特性和耐冲刷结构的调节配置。
