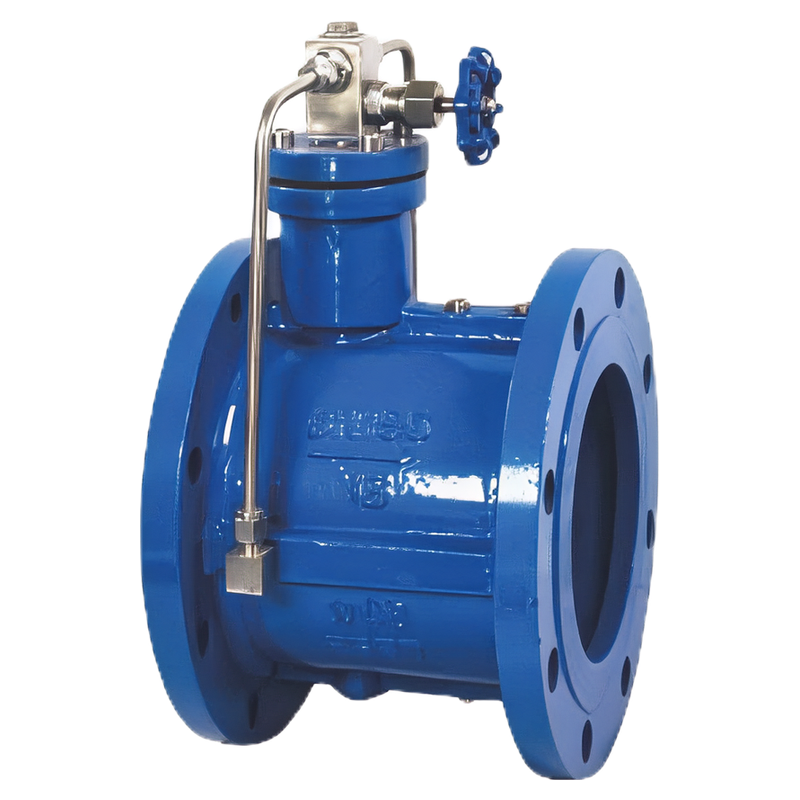

HH49J法兰衬胶缓闭蝶式止回阀

型号: HH49J
产品简介: HH49J法兰衬胶缓闭蝶式止回阀用于水基液体管线防倒流，通过蝶式阀瓣和缓闭机构控制回座过程。选购比较运行流量、停泵减速、倒流和压力波动，衬胶覆盖与密封胶种分别列明，避免把缓闭时间单独当作水锤控制依据。

PRODUCT DESCRIPTION

选型说明

HH49J法兰衬胶缓闭蝶式止回阀用于胶种相容的工业水、循环水及工艺液体管线，主要解决停泵或输送状态变化时的倒流限制需求。正向流动推动蝶式阀瓣开启，流量衰减后阀瓣向密封位置回转，缓闭机构参与控制回座过程。选购除了连接和衬胶材料，还要把泵的停机过程、允许倒流及瞬态压力一起考虑。

管网流量随停泵过程减速，阀瓣的运动又随流体力、机构负荷和阻尼变化。采用液压缓冲的设计时，液体经过节流通道形成运动阻力，改变相应阶段的回座速度；作用覆盖全行程还是末段，取决于联接和行程设计。采用分段关闭方案时，应比较各段与流量变化的关系，不把另一规格的角度或时间直接沿用。

关闭过慢可能让反向流量继续发展，回座时需要截停更大的反向运动；过快的速度变化也可能增加压力冲击。选择目标是与系统动态匹配，而不是一味延长缓闭时间。所需资料包括停泵流量变化、预计倒流、阀瓣行程和实际缓闭机构曲线。

水锤是液体流速快速变化产生的瞬态压力。泵停机、其他阀门动作、管线高差与水柱运动都会参与，管道材料、长度及弹性又影响压力波传播。止回阀改变其中的关闭过程，但单台缓闭阀不能用一个名称保证整套系统没有水锤。

长距离输水、高差较大或多泵切换的项目，应结合管网瞬态评价选择阀门及必要的系统保护。验收不能只记录阀瓣最终关上，还应评价关闭前后的倒流与压力峰值。缓闭机构是否合适，取决于这些过程条件与阀门实际动态资料。

普通旋启式以摆臂带动阀瓣转动，蝶式结构围绕相应轴系回转，两者的阀瓣行程、受力和外部机构布置不同。增加缓闭机构还会改变关闭动态与外形空间。替换H44J等普通旋启式产品时，不能把同口径、同法兰理解为动态性能一致。

止回阀依靠流动开启，实际开启角度及压损与流量和结构有关。订货应给出运行流量区间、允许压损和泵切换条件，并取得对应通流资料。阀瓣开得足够、关闭过程合适和最终密封满足要求，是三个独立的评价项目。

阀座使用橡胶、阀瓣局部包胶与金属流道衬胶，是不同的材料覆盖情况。用于药剂水或腐蚀性工艺液体时，要把阀体、阀瓣、轴系附近及密封区域的接液清单一起比较，不从软密封止回阀推定全流道衬胶。

橡胶在回座处还承受压紧和局部机械作用。硬颗粒、沉积及结晶可能影响贴合，介质或清洗液不相容则属于化学损伤。胶种选择应覆盖组分、浓度、温度、氧含量、压力及完整接液清单；密封材料耐温也不能单独成为整阀温度指标。

请提供DN、法兰标准、密封面、结构长度、介质及温压，列明运行流量、泵扬程、停机方式、管线长度/高差/材质、多泵切换及允许倒流条件。衬胶覆盖、胶种、阀瓣密封和缓闭运动要求分项提出，管道方向与外部机构空间一并说明。

备用缓闭组件应匹配原阀轴系、安装接口、行程和阻尼作用范围，不能只按DN采购。交付资料包括总装、材料、压损和关闭过程，以及对应工况的验收要求。这样才能比较完整止回方案，而不是用“消声、缓闭”替代具体技术条件。

HH49J缓闭止回阀的关闭时间越长，水锤就越小吗？

不是越长越好。过慢可能增加回座前的反向流量，过快也可能带来压力冲击；应根据停泵减速、倒流及阀瓣各阶段运动选择关闭过程。

HH49J缓闭蝶式止回阀能直接替换H44J旋启式止回阀吗？

应同时比较接口和关闭动态。两者阀瓣受力、行程及缓闭机构不同，同DN和同法兰不代表压损、倒流与回座表现相同；泵停机工况也要列入替换条件。

采购HH49J备用缓闭组件，只报口径够吗？

不够。组件还要匹配轴系连接、安装尺寸、有效行程和阻尼作用范围。提供原阀铭牌、组件标识及总装图，才能保持相同的关闭运动关系。

把介质、压力、温度、通径、连接方式和控制需求告诉我们，获取初步选型建议。
