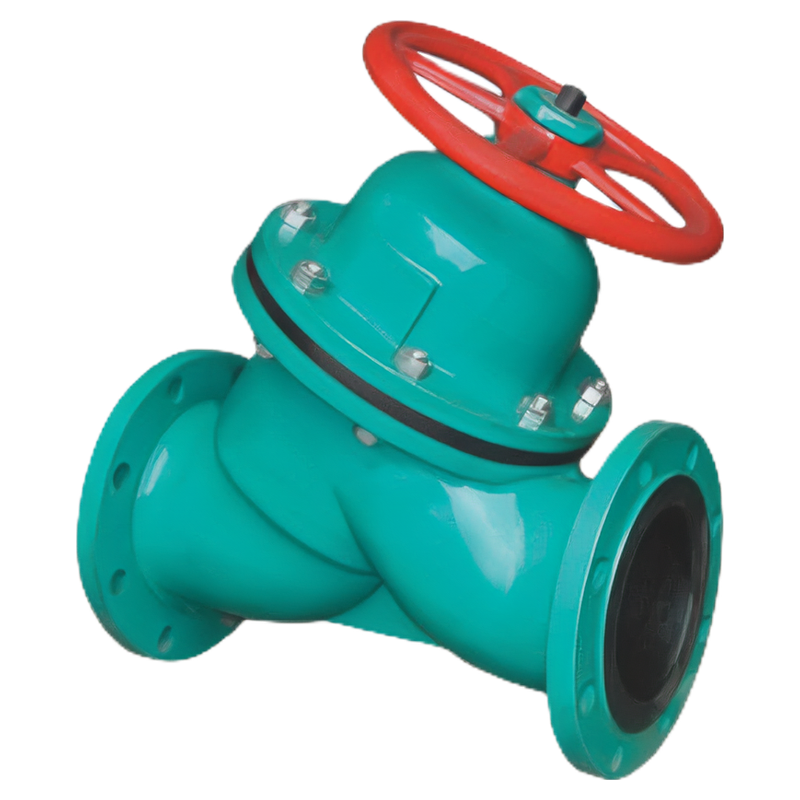

G45J手动法兰直流式衬胶隔膜阀

型号: G45J
产品简介: G45J手动法兰直流式衬胶隔膜阀以倾斜布置的阀杆和压紧机构带动隔膜启闭，用于胶种相容的工艺液体切断。选购比较密封部位、有效流道、颗粒条件和手轮空间，区别直通式隔膜阀及Y型截止阀，按接液清单与温压条件询价。

PRODUCT DESCRIPTION

选型说明

G45J手动法兰直流式衬胶隔膜阀用于工业水和胶种相容的工艺液体切断。手轮带动倾斜布置的阀杆与压紧机构，使橡胶隔膜贴合或离开阀体密封部位；金属阀体承担支承与连接，衬胶保护相应接液表面。需要把介质与上部传动部件隔开，并采用现场手动启闭的管线，可以同时比较这种倾斜结构的流道、关闭条件和操作空间。

阀杆与压紧件沿倾斜方向运动，隔膜的变形和接触轮廓与对应阀体相配。开启时，隔膜抬离密封区域，介质通过剩余流道；关闭时，压紧件将隔膜推向接触面。倾斜布置是这款结构的识别重点，但名称中的“直流”不等于阀腔没有凸起密封部位。

流动阻力取决于开度、实际通流截面、流道转向和衬层轮廓。对泵送管线而言，应比较指定流量下的压损或流量系数，而不是把同DN理解为同样通流能力。斜置手轮还改变了周围空间要求，靠墙或邻近管线的替换项目应把完整外形图纳入报价。

常见G41J堰式结构围绕堰面完成压紧，G45J的阀盖与隔膜压紧方向倾斜；两者的隔膜轮廓、支承和行程应按各自总装比较。EG46J直通式属于另一种流道与隔膜关闭设计，不能因为“直流、直通”只差一字，就沿用相同压损、颗粒通过能力或备件。

J45J等Y型截止阀由阀瓣与阀座配合关闭，G45J则以活动隔膜承担介质隔离和密封。两类阀都有倾斜上部结构，却有不同的接液路径、密封受力和备件体系。更换旧阀时，外形相似不足以替代阀种、长度和关闭任务的核对。

阀体衬胶沿金属内腔形成介质屏障，活动隔膜还要反复弯曲并承受关闭压紧。衬层与膜片不必采用同一配方，材料评价也不应合并成一句“耐酸碱”。接液清单应覆盖阀体内腔、隔膜及连接端面，并同时纳入工艺液和清洗液。

例如，EPDM通常用于适配的水基介质，矿物油与油脂则属于其重要限制；NBR对部分矿物油具有相容性，却不因此适合强氧化性药剂。胶种选择要结合浓度、温度、氧含量、压力和完整材料清单，而不是用一种橡胶的耐温代替整阀温度。

软隔膜的密封接触与刚性阀瓣不同，但这不构成任意浆液都能通过的保证。硬颗粒夹在接触面上会产生局部载荷，流速和固体硬度又影响衬胶冲刷；易析晶介质停机后的沉积，可能改变再次启闭时的负荷。

含悬浮物项目应说明粒径、硬度、含量、沉降和结晶情况，结合有效流道及关闭要求比较结构。高压差下长期小开度运行还涉及集中冲刷和流量特性，不能把普通手动切断配置直接当成精密节流方案。

法兰名义等级、整阀允许工作压力和关闭压差是不同条件。关闭压差作用于隔膜并改变压紧负荷，温度又影响胶料和密封状态；大口径与小口径也不能仅凭相同系列名沿用一组工作条件。采购应比较相同规格、材料及温度下的完整组合。

询价请提供DN、法兰标准及密封面、面对面长度、介质成分与浓度、正常和最高温度、工作压力与最大关闭压差，列出固体情况、操作频率和斜置手轮空间。隔膜备件另附孔位、连接形式、密封轮廓及原件标识；交付资料应包含总装、接液材料、温压条件和壳体/关闭密封试验。

G45J直流式衬胶隔膜阀可以按EG46J直通式采购吗？

两者应按不同结构比较。G45J的阀盖和压紧方向倾斜，EG46J直通式采用另一套流道与隔膜关闭设计；流道、压损、长度和隔膜轮廓应分别核对，系列名称相近不构成互换条件。

G45J用于含颗粒浆液，只报通径和压力够吗？

不够。还要提供粒径、硬度、含量、流速、沉降及结晶情况，比较衬胶冲刷和关闭夹杂负荷。橡胶密封结构本身不能证明可以通过任意颗粒或承担任意磨蚀工况。

G45J能使用同DN的G41J备用隔膜吗？

只有几何和传力连接匹配时才具备互换条件。倾斜压紧结构涉及膜片轮廓、孔位、连接件和正常行程，同DN及相同胶种不足以确定备件通用。
