UPVC手动法兰堰式隔膜阀

UPVC手动法兰堰式隔膜阀用于PVC-U工业水和材料相容药液管线的人工启闭。手轮通过阀杆和压紧件改变隔膜位置，隔膜贴向堰面时切断，抬离时接通；硬聚氯乙烯阀体直接形成接液流道。对于已有PVC-U管路、需要法兰连接和现场操作的水处理装置，选购重点是材料组合、配对法兰和实际温压，而不是仅以塑料外观比较报价。

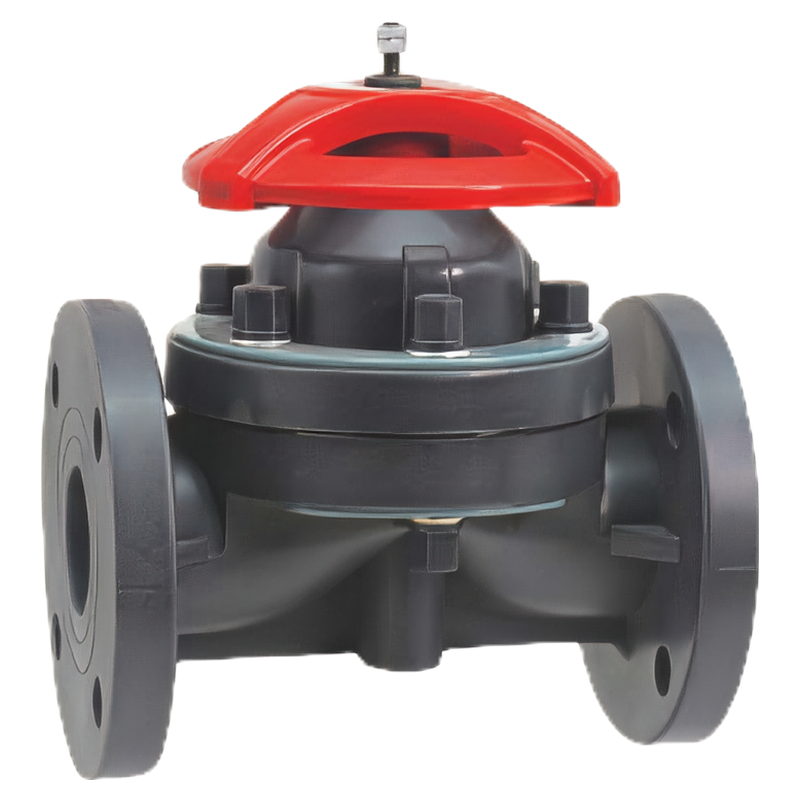

图片为同系列手动法兰隔膜阀结构示意，本页材料配置为UPVC（PVC-U）。

结构与配置

塑料流道与活动隔膜怎样配合

PVC-U阀体自身构成流道，与金属基体加防腐衬层是不同材料结构。活动隔膜隔开流体空间和上部传动，关闭时还要承受局部压紧及弯曲。因此，阀体相容性、隔膜相容性和密封几何应分项比较。

堰面使关闭接触集中在相应区域，开启后的有效流道又随行程变化。水处理装置中的循环、加药支路和批次切换，流量任务并不相同；选型应给出实际流量与允许压损，而不是按同口径球阀的通流表现估算。需要精细连续调节时，还应有相应流量特性和压差评价。

UPVC、PVC-U与CPVC怎样区分

UPVC与PVC-U是未增塑聚氯乙烯的两种常用写法，采购文件可以统一写为PVC-U，并配套实际材料标识。CPVC/PVC-C是氯化聚氯乙烯，属于另一种材料；PP-H又是聚丙烯均聚物，不能把一组“塑料隔膜阀”名称当作同一种成品。

材料改成CPVC或PP-H时，介质相容性、温压条件和管路配套要重新对应。即使能够连接同一法兰，原阀长度、通流和隔膜也未必相同。灰色、棕色或其他外观颜色不是树脂牌号证明，报价比较应落到材料记录和尺寸图。

水处理药液要连同清洗液一起评价

对酸、碱和加药液体，PVC-U阀体、膜片接液面及端部密封共同形成材料边界。浓度、温度、氧含量、压力和整套材料清单需要同时纳入评价；一项材料相容，并不自动覆盖其他零件。

清洗液可能与运行药液不同，混合组分、溶剂或氧化性添加剂也会改变材料条件。若采用EPDM隔膜，矿物油与油脂属于重要限制；采用PTFE复合隔膜时，接液层与背衬仍要匹配压紧机构。更换膜片材料不能消除PVC-U阀体本身的不相容。

常温压力与热水、清洗循环的关系

PVC-U是热塑性材料，温度升高会改变其长期承压能力。隔膜、法兰及阀盖连接又有各自限制，整阀允许条件来自完整组合，不能将常温压力与另一材料的最高温度直接拼在一起。

短时热水清洗和连续热水运行属于不同负荷，停留时间、温变频率和受压状态都参与评价。塑料管线受热伸长受到约束时，还会产生附加轴向力或弯曲负荷；接口等级相同，并不代表阀门可以承担管道强制位移。

法兰阀与PVC-U胶粘管件怎样配套

阀门法兰接合面依靠对应密封结构和螺栓连接，相邻管道可以采用PVC-U溶剂粘接管件，两者属于不同接头任务。法兰订货要列实际标准、孔距、孔数、密封面和阀门长度；塑料管端再列外径及壁厚或SDR。

与金属管线相接时，还涉及塑料端面和配对法兰的受力方式。密封垫片、支承和可用空间属于成套配套条件，不能用增加夹紧力或阀体刚性去弥补接口不匹配。阀体不应作为未支承管段的承重部件。

水处理项目询价与资料验收

请提供PVC-U管材外径和壁厚/SDR、DN、配对法兰及阀门长度，列明药液和清洗液组成、浓度、正常/最高温度、持续时间、压力与关闭压差，说明流量、动作频率及颗粒/结晶。隔膜接液层、背衬和端部密封分别列项。

交付比较包括阀体材料标识、总装及接口图、完整接液清单、对应压力—温度条件和试验资料。隔膜备件按孔位、连接、成型轮廓与压紧件匹配，不按UPVC名称或一个DN直接判断通用。
