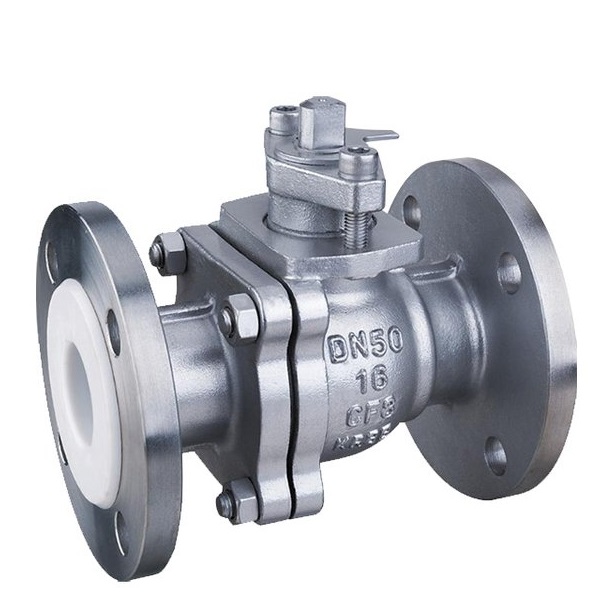

Q41F4不锈钢304国标法兰衬PTFE球阀
- 型号
- Q41F4
- 产品简介
- Q41F4不锈钢304国标法兰衬PTFE球阀用于腐蚀性管线切断，衬里保护接液流道。与美标Class150版按连接体系区分，可选择FEP或PFA，采购兼顾接液组合、关闭压差和操作机构。
选型说明
Q41F4不锈钢304国标法兰衬PTFE球阀用于化工管线的人工开启与切断，适合国标法兰配管和腐蚀性工艺液体隔离。球体回转改变通道连通，PTFE衬里保护接液流道，不锈钢基体承担结构与压力。它与美标版的采购差别在于连接体系，而不是304与CF8两个材料称呼。
结构与选购配置
| 项目 | 产品与选购条件 |
|---|---|
| 产品型号 | Q41F4 |
| 用途 | 工艺管线通断与隔离 |
| 连接方式 | 双端法兰 |
| 阀体材料 | 304不锈钢 |
| 接液衬里 | PTFE（F4） |
| 启闭原理 | 球体回转改变通道连通 |
| 接液采购清单 | 阀体内壁、球体、阀座、阀杆密封及端面 |
| 可选衬里 | FEP（F46）、PTFE（F4）、PFA，分别配套接液结构 |
| 法兰体系 | 国标 |
先区分PTFE阀座与全衬PTFE
普通不锈钢软密封球阀也可以使用PTFE阀座，但金属阀体和球体仍可能直接接触介质。全衬里采购则要求接液内壁与球体等表面具有相应防护，不能只在阀座材料一栏写PTFE就视为同一配置。
阀杆附近、端面与阀体连接部位也属于接液清单。比较旧阀时，部件材料表比银色外观或白色密封面更能说明是否具备相同防腐边界。
分体阀体影响结合部与备件配套
两片式、三片式描述阀体组成，和两通、三通描述的管口数量不同。三片式一般由中部阀体及两侧连接部分组成，额外壳体结合面需要相应密封；是否能够保留两端管道而取出中部，还受螺栓方向、端部结构与管道空间影响。
采购备件时应把阀体分片、连接尺寸、衬层密封面和阀座形式一起列明。即使两个产品都称Q41F4，也不能由型号相同推断球体、阀座和结合部密封件通用。
不锈钢基体不是衬层的替代品
304不锈钢阀体应结合壳体材料要求与外部环境选择，内部防腐仍依赖完整接液组合。对存在渗透、温度循环或挥发性介质的工况，还应比较衬层结构与阀杆密封任务。
不同衬里材料需要分别匹配球体、阀座及密封结构。包覆层、阀座与结合部密封配套影响整阀，材料原料耐温也不等于工作压力下的整阀额定温度。
切断任务与连续节流任务分别选择
球阀用于通断时关注关闭压差、球面密封与驱动负荷。需要长期小开度调节的工况，还要评价流量特性及节流冲刷；普通圆孔球体不能仅靠停在中间角度就获得V型调节球阀的特性。
硬颗粒、结晶与磨蚀性浆料可能损伤氟塑料密封副。选购时提供固体状态和启闭频率，比只按介质名称选一只“耐腐蚀球阀”更有帮助。
询价与替换资料
请提供通径、法兰标准与结构长度、介质及浓度、正常与极端温度、关闭压差、304材料要求、完整接液清单和操作机构。旧阀替换另附铭牌、阀体分体图及备件编号，便于比较接口、衬层与密封组件。
采购常见问题
Q41F4国标衬氟球阀与美标版怎么选？
按管路连接体系选择。国标版用于相应国标法兰配管，美标版采用Class150体系；材料和口径相同也不代表接口与结构长度可互换。
Q41F4国标衬PTFE球阀能选择FEP或PFA吗？
可以。三种材料作为不同接液衬里方案，球体、阀座及密封件随方案配套，允许温压按相应整阀组合选择。
Q41F4国标球阀只换阀体，需要一起换操作机构吗？
原操作机构可以作为复用项目比较。阀杆连接、启闭负荷、平台和空间相符时才适合配套，不能仅凭主型号相同认定机构通用。
