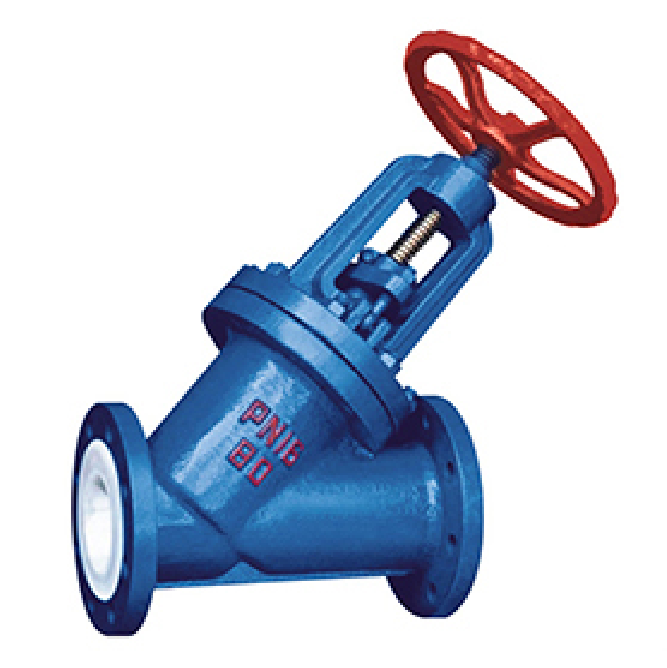

J45F46铸钢衬FEP直流式法兰截止阀

J45F46铸钢衬FEP直流式法兰截止阀用于腐蚀性工艺管线的手动切断。阀杆倾斜布置，阀瓣沿阀杆方向接近或离开阀座，形成Y型截止结构。它适合采用升降关断、同时关注阀内流动转折与管线压损的连接位置。

Y型结构改变的是流道与阀杆布置

手轮的多圈转动通过阀杆机构转化为阀瓣升降。阀瓣离开阀座时形成流通开口，压向阀座时实现关断；这种运动方式与球阀、蝶阀的回转启闭不同。

与常见直通式截止阀相比，Y型将阀杆和阀座倾斜布置，改变介质绕过阀座的路径。比较两种结构时，应使用同口径、同工况的流量系数或压损资料，才能判断实际收益。

与角式截止阀怎样取舍

J45F46的两端接口沿管线方向布置，适合保持管线总体走向的阀位。角式截止阀的进出口形成转向，适合本来就需要改变管线方向的连接位置。

替换时除了法兰和结构长度，倾斜阀盖与手轮还占用侧上方空间。原有支架、相邻设备和操作通道会影响这类阀门的布置。

流向与关闭压差影响操作负荷

介质从阀瓣下方或上方进入，会改变阀瓣上的流体受力以及关闭所需作用力。产品选定流向应与阀座、阀杆和密封结构一起匹配，阀体箭头与对应设计是接管依据。

采购时同时提供最高工作压力与最大关闭压差。前者关系到承压条件，后者关系到带压关断负荷；两端压力接近与一端高压、一端低压的操作条件不同。

衬里切断结构与连续调节分别选

铸钢阀体提供机械强度，FEP保护设计覆盖的接液表面。PTFE或PFA可按工况另选，阀瓣、阀座和阀杆接液部位的材料组合也随之配套。

连续小开度节流时，阀座附近可能承受集中冲刷、较高流速或汽蚀负荷。长期调流任务适合按调节阀计算流量与压差；本款主要按切断任务选购。含硬颗粒或结晶的物料还会增加软密封夹伤风险。

把切断条件和通流需求一起询价

请提供DN、法兰标准、结构长度、安装空间、介质组成及浓度、温度、阀前后压力、最大关闭压差、正常与最大流量及所选衬里。若替换J41或角式阀，附原管段图；若项目有压损限制，将允许压损和密封验收要求一并写明。
