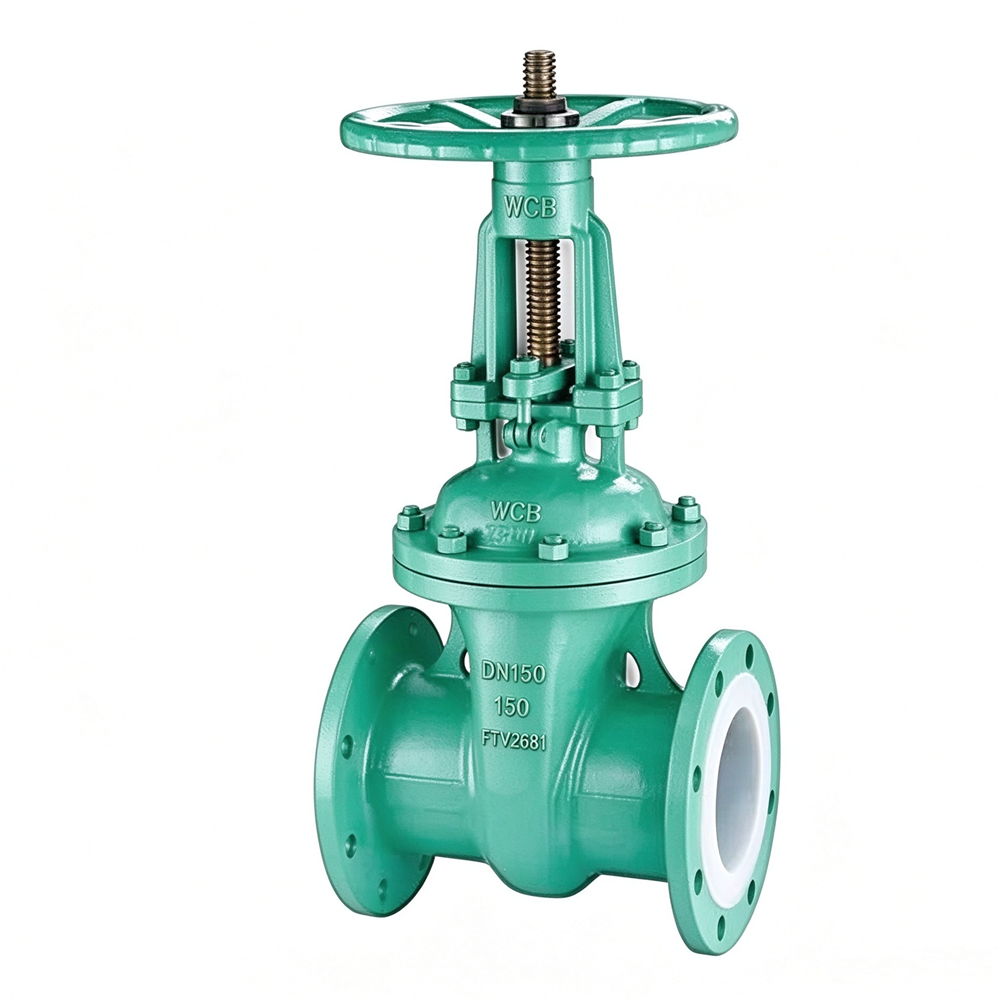

Z41PFA美标Class150铸钢WCB衬PFA明杆法兰闸阀

Z41PFA美标Class150铸钢WCB衬PFA明杆法兰闸阀用于采用美标连接体系的化工管线切断。WCB金属阀体承担压力与连接载荷，PFA用于接液衬里防护。手轮通过外螺纹与支架机构带动闸板升降，适合需要现场手动隔离、观察阀杆行程，并与Class150管段配套的项目。

OS&Y表示外螺纹与支架结构

OS&Y是Outside Screw and Yoke的缩写，即外螺纹与支架结构。阀杆螺纹位于承压腔外侧，支架上的传动机构把手轮旋转转换为阀杆与闸板的升降。它描述阀杆和传动布置，阀盖连接是另外的结构项目。

明杆位置便于观察开启行程。选购时关注全开后阀杆最高位置，以及手轮周围的操作空间；密封验收则按关断试验要求单独列项。

Class150项目按美标接口配套

Class150是压力等级标识，允许工作压力与材料、温度和具体阀门结构有关。PFA衬里、阀座及填料还会对整阀使用条件形成限制，工况选型应以工作温度与压力组合进行。

与PN体系的法兰相比，美标项目采用相应的接口尺寸和密封面要求。采购按原管线的法兰体系选择规格，同时提交结构长度、密封面和螺栓连接条件，有助于减少新旧接口不匹配。

PFA衬里与普通金属闸阀的区别

普通金属闸阀由介质直接接触相应金属流道；衬里闸阀在设计覆盖的区域增加氟塑料防护，金属基体继续承担主要机械载荷。两种阀门即使外形接近，接液材料与使用条件也会不同。

PFA与FEP、PTFE属于不同氟塑料，衬层加工和密封组合分别配套。同系列选其他材料时，订单应同步写明接液部件与实际衬里标识；Z41PFA采用PFA衬里配置。

明杆闸阀适合怎样的运行任务

闸板升起后移出主要通流区域，落下后与阀座形成关断，适合全开运行与按需隔离。多圈手轮操作和上升行程适合现场手动任务，频繁快速切换的装置可比较对应自动化方案。

含硬质磨粒、容易结晶或固化的物料，会影响闸板运动及密封面状态。需要长期节流、高温蒸汽或负压服务时，应增加针对该任务的结构和材料条件，分别选择适合的供货方案。

美标项目询价所需的信息

请提供NPS或项目通径、Class150要求、法兰标准和密封面、结构长度、WCB材料要求、PFA接液范围、介质组成与浓度、温度压力、最大关闭压差，以及阀杆全开空间。项目要求的设计、试验及材料证明文件单独列出，便于报价与交付验收采用相同条件。

产品配置

采购常见问题

相关产品与资料

比较衬里配置可查看衬氟阀门产品栏目；结构沟通可参考明杆闸阀启闭原理；相关管线需求见石油化工行业应用。
