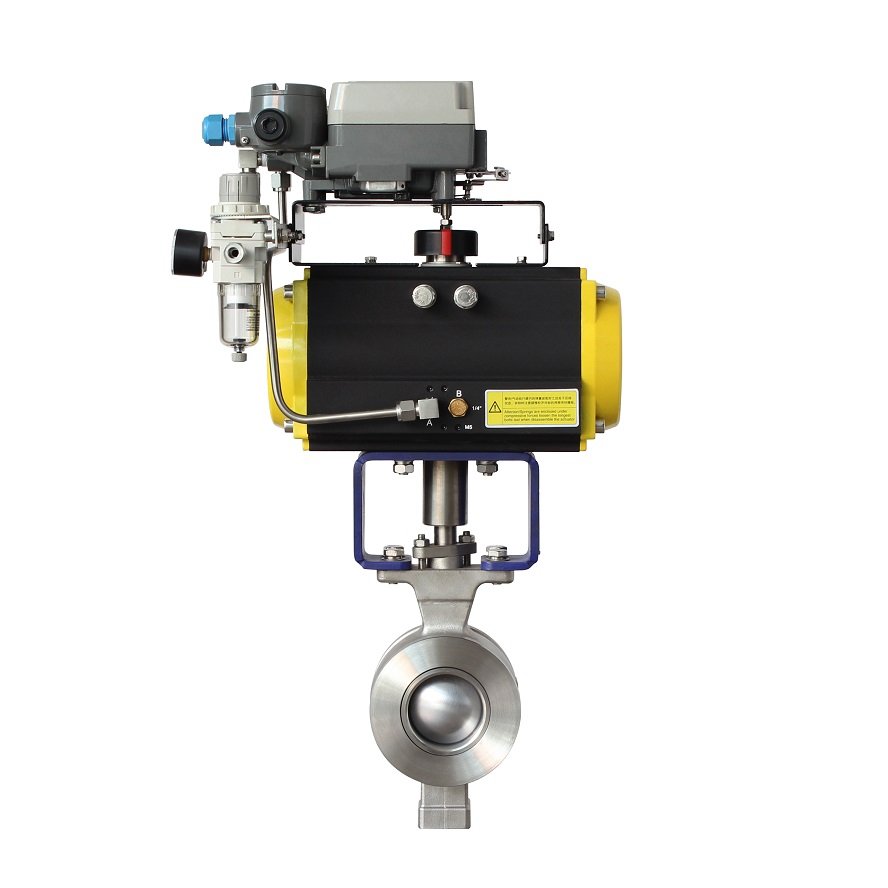

VQ677H气动不锈钢V型对夹调节球阀

VQ677H气动不锈钢V型对夹调节球阀用于需要连续改变流量的工艺管线。V型球芯随阀轴转动逐步改变通流面积，气动执行机构提供旋转扭矩，定位器根据控制信号调整阀位。对夹连接适合安装长度紧凑的布置，选型重点是让球芯、阀座和气动输出覆盖实际流量与压差。

V型切口让小开度流通面积逐步变化

V型开口在转动过程中逐步露出流道，与普通圆孔球阀具有不同的开度—面积关系。球芯切口角度、阀座轮廓和阀体流道共同影响流量特性，适合按工艺负荷选择通流能力。

比较两台V型阀时，把最小、正常和最大流量对应的阀前后压力一起给出。控制信号相同，阀座口径或球芯轮廓不同，实际调节区间也会不同。

对夹阀体与不锈钢接液件分别核对

对夹阀体安装在两侧管道法兰之间，阀门长度、密封面和螺栓布置决定连接条件。不锈钢阀体还要与球芯、阀杆、阀座和填料组成相容的接液材料系统。

处理含纤维、黏性物料或少量颗粒的介质时，应比较粒径、浓度和阀座磨损条件。V型切口对流动和物料的作用属于结构特点，耐磨能力仍由密封材料、流速与颗粒条件决定。

定位器按最低可用气源匹配执行机构

定位器比较输入命令与阀位反馈，调节执行机构两侧或相应气室的气压，使球芯到达目标位置。采用4–20mA控制时，定位器输入和反馈输出分别约定。

执行机构按密封摩擦、工作压差及最低气源压力选择。要求失气进入安全位置的系统，还应明确弹簧复位或其他气路方案，以及对应阀位的工艺含义。

询价先给负荷，再给接口

请提供介质状态、密度或气体组分、温度、三段流量、各负荷阀前后压力、最大关闭压差、DN及配对法兰标准。再列不锈钢牌号、阀座要求、控制信号、气源和失气位置。

替换电动V型阀时，保留原管段还取决于对夹长度与现有法兰。驱动由电动改为气动，还涉及现场气源和控制附件的配套。
