产品图片仅供参考，实际配置以确认的技术文件为准。

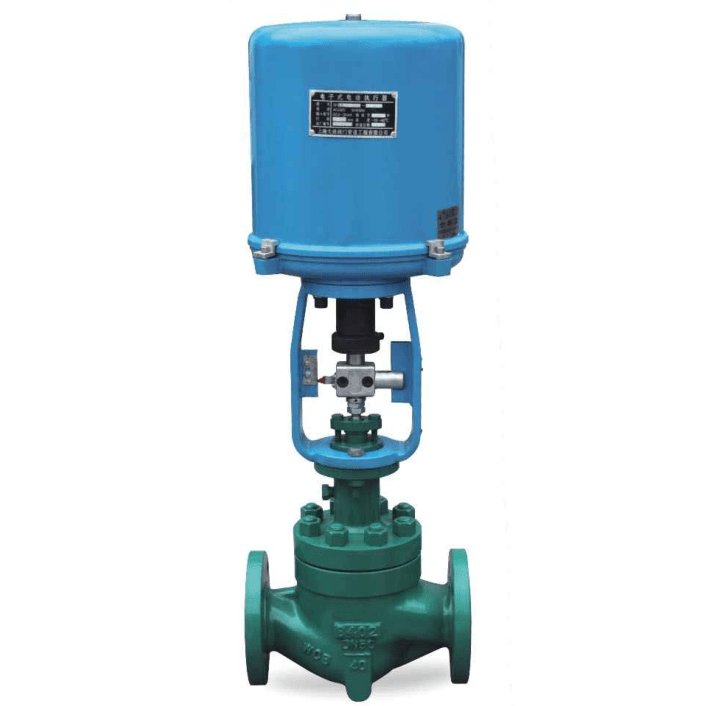

TJ941H电动单座法兰调节阀
- 型号
- TJ941H
- 产品简介
- TJ941H电动单座法兰调节阀通过电装推动阀芯升降，改变阀座处节流面积，用于工艺流量连续控制。选购结合最小到最大负荷、关闭压差、推力、输入与位置反馈，避免单按管径配阀。
选型说明
TJ941H电动单座法兰调节阀用于将控制系统的调节指令转换为阀芯行程，连续改变工艺管线流量。电动直行程机构推动阀芯接近或离开阀座，单座密封副承担节流和相应关断任务。适合采用电源控制、需要远程设定开度与阀位反馈的设备和工艺管段。
单座阀芯把行程转换为节流面积
阀芯沿阀杆轴线移动，节流轮廓决定不同开度下的有效流通面积。选择阀座口径和流量特性时，要同时考虑日常负荷和最大负荷，避免正常运行长期集中在过小开度。
与只要求开关的电动截止阀相比，连续调节还涉及阀芯流量特性、定位控制和动作频次。采购应以调节任务提出要求，而非只写电动启闭。
关闭压差决定一部分执行推力
介质压差会作用在阀芯有效受力面积上，执行机构还要克服填料摩擦和密封负荷。单座阀的关闭条件应与所需推力、行程和阀座结构一起选择。
高工作压力与高关闭压差是不同条件。两端压力都高但压差较小，与一侧高压另一侧低压，对承压壳体和驱动负荷的要求并不相同。
输入、阀位反馈与过程测量分开约定
电装控制模块接收设定指令，位置反馈输出阀杆或执行机构的位置。采用4–20mA时，输入和反馈的接口数量、方向及系统兼容性分别列明。
阀位反馈可帮助控制系统判断动作位置；流量、压力或温度闭环则通过相应过程测量与控制器形成。需要失电动作时，另外匹配具备该动作能力的电装方案。
按三段流量提供报价条件
请提供最小、正常、最大流量及各自阀前后压力，介质状态、温度、密度或气体组分，再列DN、法兰、结构长度、关闭密封要求、电源与信号。
颗粒、结晶及较大压降会影响阀座冲刷和阀芯运动。要求长期带压微量调节或较低关闭泄漏时，应把这些需求单独列出，让内件与执行机构共同满足任务。
产品配置
| 配置项目 | 产品配置 |
|---|---|
| 产品型号 | TJ941H |
| 结构形式 | 单座直行程调节结构 |
| 连接方式 | 两端法兰 |
| 驱动方式 | 电动直行程 |
| 阀芯运动 | 轴向升降 |
| 控制任务 | 连续开度控制 |
| 电气方案 | 对应模拟量输入与位置反馈模块 |
采购常见问题
TJ941H能按现有管径直接选同DN吗？
应先核算通流能力。最小、正常和最大负荷的流量压差决定阀座与开度区间，再结合管径和接口选择阀体规格。
控制系统需要一入一出两路4–20mA，怎样订货？
分别注明4–20mA控制输入和4–20mA阀位反馈输出，并提供供电及信号接口要求。两路信号职责不同，应在执行机构与控制模块配置中逐项对应。
单座调节阀要关住较大压差，报价需要增加什么？
增加最大关闭压差和关闭密封要求。它们与阀座口径、阀芯受力、填料摩擦及电装推力有关，单报工作压力不足以确定关断能力。
