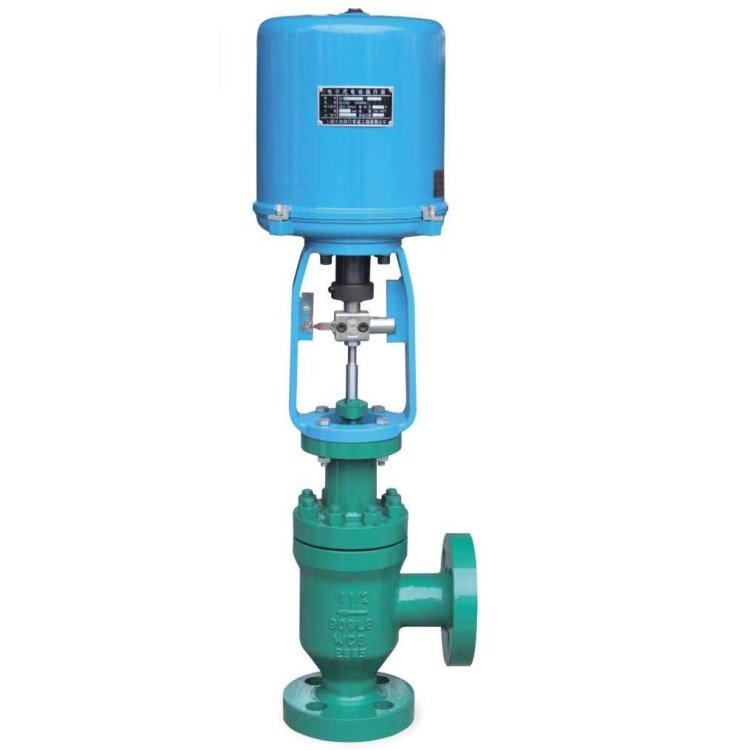

DT41H电动直角式法兰调节阀

DT41H电动直角式法兰调节阀用于需要改变管线方向、同时进行连续调节的位置。阀体进出口采用直角布置，电动执行机构推动阀芯作直线运动，改变阀座处的通流面积。它适合把转向接口与节流任务合在一个阀位中考虑的设备连接和工艺支路。

直角说的是接口，调节依靠阀芯升降

角式阀体改变介质进出口方向，直行程阀芯控制节流开口。接口转向与执行机构运动是两个结构项目，电装仍按所需轴向推力和行程配套。

与直通式调节阀相比，角式阀的布管、支撑和出口方向不同。替换原阀时，现有弯头位置、法兰高度及执行器空间都要进入接口比较。

阀座与出口段共同承受压降任务

介质通过阀座后的速度和压力恢复会影响阀内件与出口区域负荷。液体需关注空化、闪蒸及冲蚀，气体则需关注压缩性和噪声。

角式连接可以适应某些转向或出口布置要求，实际耐冲蚀表现还受阀芯、阀座、出口结构与材料影响。较大压差任务应单独提出计算条件。

控制输入与反馈按电装方案配置

电装通过机械传动产生直线位移，控制模块接收开度命令并处理位置反馈。采用模拟量时，输入范围、反馈范围和电源分别写明，便于与现有系统配套。

调节频次、最大关闭压差与填料摩擦影响电装选型。要求断电进入安全位置时，还要给出目标阀位和动作条件，由配套电装方案实现。

询价附转向管段图更直接

请提供进出口方向及标高、法兰标准、结构长度、DN、介质和温度，列出最小正常最大流量与对应入口出口压力。密封要求和颗粒情况随负荷一并说明。

补充电源、输入信号、位置反馈及可用安装空间。原系统若采用气动角式阀，改为电动还需重新比较控制接口和动作频次。
