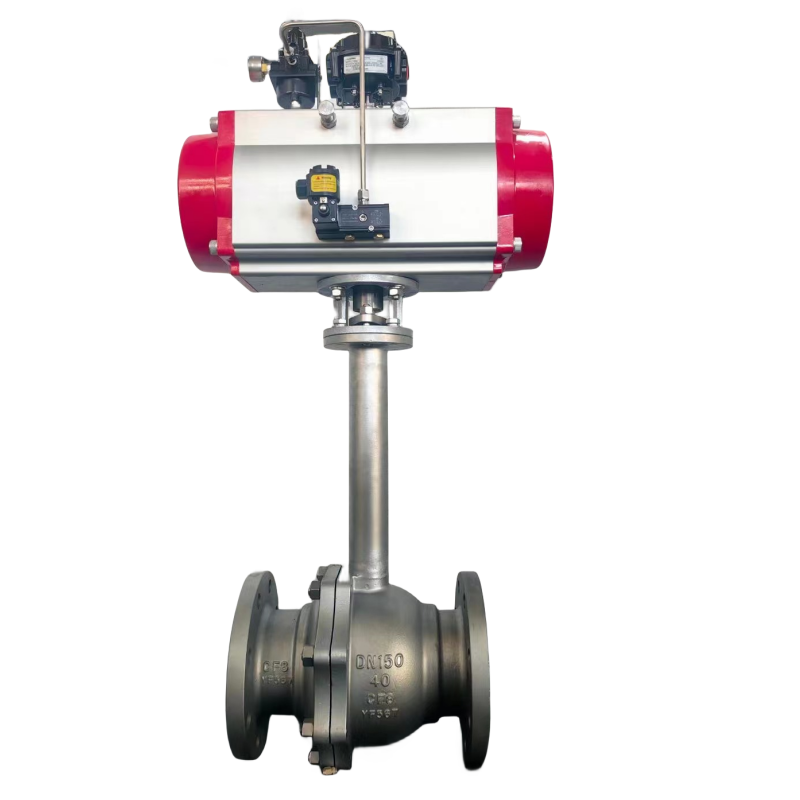

CQ941F气动加长阀杆CF8不锈钢法兰球阀
- 型号
- CQ941F
- 产品简介
- CQ941F气动加长阀杆CF8不锈钢法兰球阀用于需要拉开阀体与执行机构距离的管线。加长阀杆及配套支架为保温层、低温冷量隔离或局部空间让位，气动执行机构通过延长传动带动球体启闭。
PRODUCT DESCRIPTION
选型说明
CQ941F气动加长阀杆CF8不锈钢法兰球阀用于需要拉开阀体与执行机构距离的管线。加长阀杆及配套支架为保温层、低温冷量隔离或局部空间让位，气动执行机构通过延长传动带动球体启闭。
结构与配置
| 项目 | 结构或配置 |
|---|---|
| 产品型号 | CQ941F |
| 阀体 | CF8不锈钢 |
| 阀座 | PTFE软密封配置 |
| 连接 | 双端法兰 |
| 驱动 | 气动角行程 |
| 传动 | 加长阀杆及支架 |
| 控制选项 | 开关控制；配定位器的调节方案 |
| 可选通径 | DN15–DN300 |
| 压力等级选项 | PN16、PN25、PN40，分别选配 |
加长高度由现场布置决定
选择延长段时，同时考虑保温厚度、执行器底部净空、支架宽度和气管走向。加高解决空间距离，并不直接提高阀座耐温；阀体、填料、密封件及执行器仍有各自使用边界。
延长传动也要校核刚度
阀杆加长后，连接部位、扭转刚度和支架稳定性影响实际阀位。较大压差、频繁动作和外部振动工况，应把传动间隙、所需启闭扭矩及支架受力纳入总装设计。
CF8阀体与软阀座各有作用
CF8为304体系不锈钢铸件，承担承压与连接；F配置采用PTFE软阀座，阀体内腔和球体仍属于独立接液部件。它适合材料相容的液体或气体切断，含硬粒、易结晶介质应另评估阀座磨损与卡涩。
替换旧阀先量哪些位置
请提供原阀结构长度、法兰标准、保温外廓、要求的阀杆中心高度，以及介质、温压和关闭压差。需要连续调节时还应提供流量区间，选配定位器并评估球体流量特性。
客户采购问答
CQ941F加长阀杆后就能用于更高温度吗？
加长只能改善距离及热传递条件。整阀耐温还由阀座、填料和承压结构限定，需要分别列出介质温度及执行器处环境温度。
原管道保温较厚，询价要报多高的延长段？
提供保温外廓和执行器所需净空，由总装高度配套。除延长长度外，还应给出支架侧向空间、阀杆中心位置和现场操作空间。
CF8阀体配PTFE阀座，能当衬氟球阀采购吗？
应按不锈钢软阀座球阀采购。PTFE阀座负责关闭密封，不代表阀体内腔与球体全部有氟塑料衬层。
