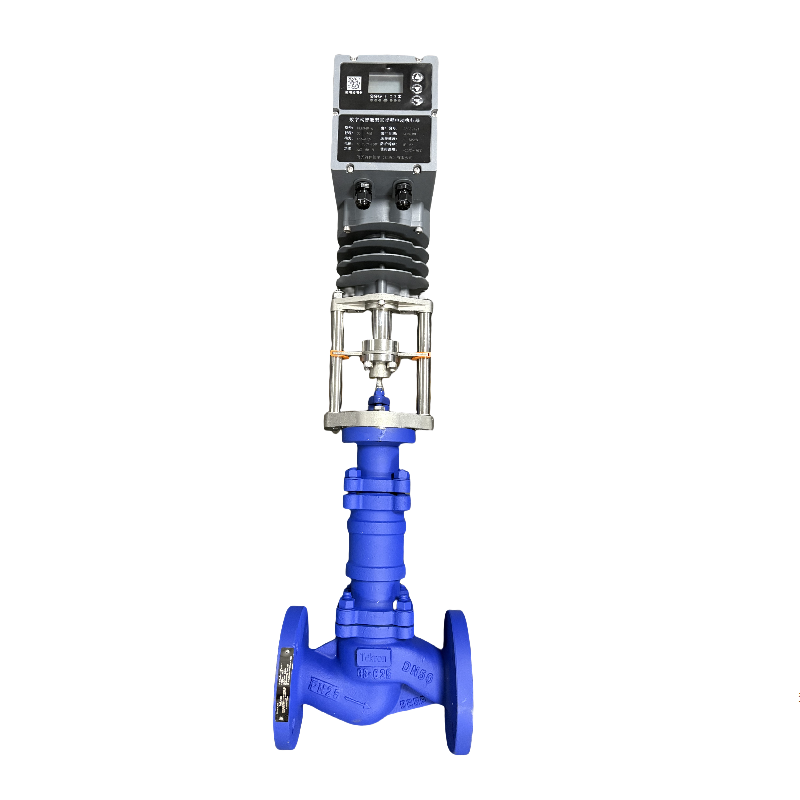

GWZGLD电动高温蒸汽法兰调节截止阀
- 型号
- GWZGLD
- 产品简介
- GWZGLD电动高温蒸汽法兰调节截止阀用于蒸汽管线的连续开度调节。电动直行程机构推动阀芯升降,改变节流开口。与主要执行全开全关的截止阀相比,选购这款更应关注不同负荷下的蒸汽流量、压降以及执行机构频繁定位的能力。
选型说明

结构与配置
| 项目 | 结构或配置 |
|---|---|
| 产品型号 | GWZGLD |
| 连接 | 法兰 |
| 驱动 | 电动直行程 |
| 阀芯运动 | 轴向升降 |
| 控制任务 | 蒸汽开度调节与相应关断 |
| 信号选配 | 模拟量控制模块及阀位反馈 |
| 选型重点 | 蒸汽流量、压差、推力与热环境 |
按蒸汽负荷选择阀芯与通流能力
阀芯轮廓和阀座口径影响开度与通流能力的关系。用最小、正常、最大流量及各自的阀前后压力选配,能够判断正常负荷是否落在合适的开度区间,减少选阀过大后长期小开度运行的问题。
高温与关闭压差共同影响驱动
阀芯受到的介质力、填料摩擦和密封负载决定所需推力。蒸汽温度还会影响阀体、密封副和填料,阀盖及安装布置则影响热量传向执行器。连续调节应配相应控制模块与工作制。
流量控制要把测量回路一起考虑
模拟量模块控制阀位;若目标是稳定蒸汽流量,还需要流量测量和控制器配合。询价请附蒸汽状态、各负荷温压流量、接口、关闭泄漏要求、电源和反馈,并说明启动时是否含冷凝液。
按独立配置组选型与询价
以下分为A、B1、B2三组选型资料,不是一套阀门的统一标配。询价先提供蒸汽负荷、温度及阀前后压力,由整套选型确定适用组别;报价单列明阀体、内件、温压条件、行程、执行机构和信号。
A组:按温度版本选择的电动高温结构
| 配置项目 | 本组选项 |
|---|---|
| 通径、压力与接口 | 对应系列DN15~DN500,公称压力1.6~6.4MPa,法兰连接;口径、材料和温压条件成组选择。 |
| 阀体与密封 | 碳钢、304或316不锈钢阀体;金属硬密封或硬质合金密封选项。 |
| 独立温度版本 | W2:−20~150℃;W3:−20~250℃;W4:−29~425℃。分别选择对应版本,425℃不适用于所有材料和压力等级,也不是PTFE密封的温度额定。 |
| 执行机构与信号 | 381系列或2SB系列直行程机构选项;输入4~20mA,另有0~10V或1~5V版本。 |
| 行程与特性 | 30、60或100mm行程选项;等百分比或线性特性,按内件与驱动配套。 |
A组按温度版本与驱动配套选型;B1、B2组不能直接沿用A组的W4温度或最大行程。资料依据:上海巨良JL900-DL电动高温型调节阀规格参数。
B1组:全口径单座内件与电动控制组合
| 配置项目 | 本组选项 |
|---|---|
| DN25/阀座25mm | 额定Kv11 |
| DN50/阀座50mm | 额定Kv44 |
| DN100/阀座100mm | 额定Kv176 |
| 电动控制选项 | 3810L或PSL直行程机构;AC220V;输入4~20mA或1~5VDC;输出4~20mA反馈。 |
B2组:全口径套筒内件与电动控制组合
| 配置项目 | 本组选项 |
|---|---|
| DN25/阀座25mm | 额定Kv10 |
| DN50/阀座50mm | 额定Kv40 |
| DN100/阀座100mm | 额定Kv155 |
| 电动控制选项 | 3810L或PSL直行程机构;AC220V;输入4~20mA或1~5VDC;输出4~20mA反馈。 |
B1、B2为两种独立内件,Kv不是蒸汽实际流量。其工作温压、阀杆行程、所需关闭推力和连续调节工作制,应与所选驱动配套列入同一份配置清单;A组的温度、行程及驱动选项不自动适用于B组。容量与控制组合依据:温州瑞濠GZDLP/GZDLM电动高温调节阀技术参数。
报价时明确整套包含哪些部件
先提供蒸汽状态、最小/正常/最大流量及各自阀前后压力、最高温度、法兰条件、电源和控制要求。报价应明确采用A、B1或B2资料对应的结构、完整执行器型号、信号与反馈,以及附件是否包含;未在报价中列明的项目不视为默认标配。
客户采购问答
需要连续调蒸汽,普通电动截止阀能代替GWZGLD吗?
应选适合连续调节的阀芯和执行机构。只做全开全关的总装,其流量特性与电机工作制可能不适合频繁定位。
接入4–20mA后,怎样实现稳定的蒸汽流量?
4–20mA控制目标阀位;稳定蒸汽流量还需要流量测量、控制器与阀门组成闭环。询价提供最小、正常和最大负荷的蒸汽状态及阀前后压力,由整套选型确定内件、流量特性与执行机构。B1组DN50单座额定Kv44,B2组DN50套筒额定Kv40,分别对应不同内件,均不是蒸汽质量流量;A组温度版本与行程不直接适用于B组。
询价时为什么要同时报工作压力和关闭压差?
两者解决不同问题。工作压力关系到阀体承压,关闭压差关系到阀芯受力及驱动推力;两项都影响整套选型。
