调节阀：工作原理与主要结构

调节阀用于按控制信号连续改变阀内流通面积，从而调节流量、压力或液位等工艺变量。它通常由阀体组件与执行机构组成。本文只说明原理与结构名称；流量系数、泄漏等级、材料与尺寸以项目确认计算与试验文件为准，本文不编造 Cv 或扭矩。

工作原理

控制器发出设定相关的信号。执行机构产生推力或力矩，带动阀芯（或蝶板、球芯等调节件）移动到某一开度；开度改变流通截面积，工艺变量随之变化。

• 直行程：阀杆上下移动，常见单座、双座、套筒等阀内件方向。
• 角行程：旋转一定角度改变开度，常见调节型球阀、蝶阀等方向。

切断阀以全开全关为主；需要连续自动调节时，应核调节阀方案，而不是长期把切断阀卡在中间开度。

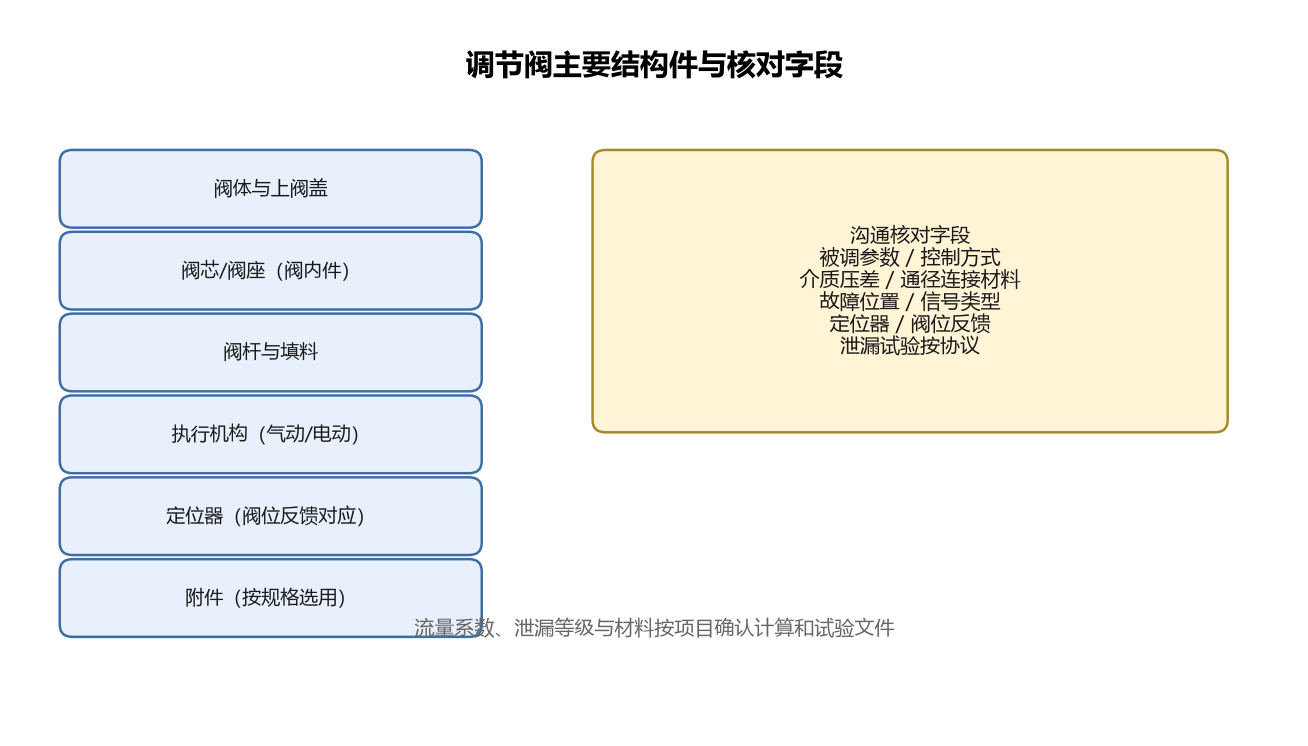

主要结构件（名称与作用）

不是每一台切断蝶阀或球阀都需要定位器；定位器主要出现在调节回路。闸阀、普通开关球阀页面不应套用“调节阀定位器”话术。

沟通时通常要核什么

1. 被调参数（流量/压力/液位等）与控制方式
2. 介质、温度、上下游压力或压差（项目给定）
3. 通径、连接、阀体与阀内件材料方向
4. 失败位置（气源或电源故障时开/关/保位）
5. 信号类型、是否要定位器与阀位反馈
6. 泄漏与试验要求以协议与报告为准

常见误用边界

• 只用开关阀名称询价，却期望连续调节精度。
• 不提供压差与介质，却要求确定阀内件与执行机构。
• 把 Cv、泄漏等级写进宣传口号而无计算与试验依据。
