产品图片仅供参考，实际配置以确认的技术文件为准。

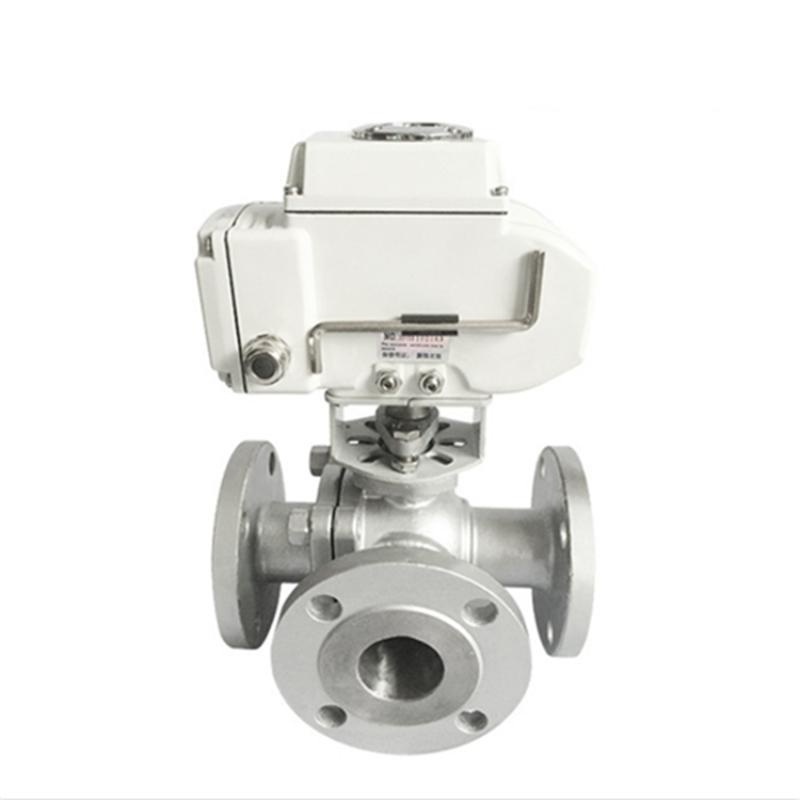

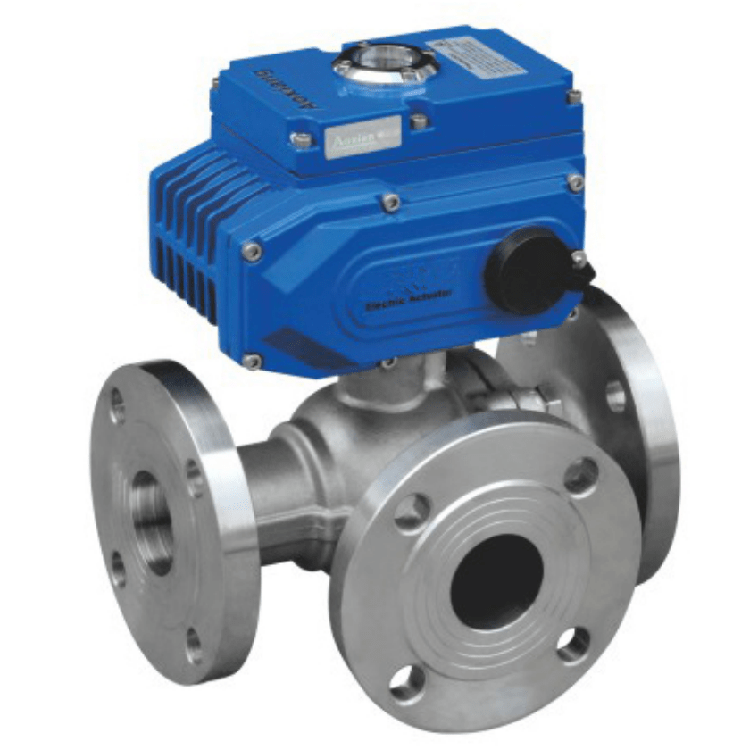

Q944F-150LB美标电动三通法兰球阀
- 型号
- Q944F-150LB
- 产品简介
- Q944F-150LB美标电动三通法兰球阀用于Class150管线的支路切换。电动机构带动球体回转，改变三个管口的连通关系。与两通切断阀相比，三通阀还要选择球体通路、停留位置和切换顺序，适合美标设备及工艺管线配套。
PRODUCT DESCRIPTION
选型说明
Q944F-150LB美标电动三通法兰球阀用于Class150管线的支路切换。电动机构带动球体回转，改变三个管口的连通关系。与两通切断阀相比，三通阀还要选择球体通路、停留位置和切换顺序，适合美标设备及工艺管线配套。
结构与配置
| 项目 | 结构或配置 |
|---|---|
| 产品型号 | Q944F-150LB |
| 接口等级 | 美标Class150 |
| 连接 | 三端法兰 |
| 驱动 | 电动角行程 |
| 控制任务 | 指定支路换向 |
| 配套依据 | 端口连通图与执行器停位 |
| 控制选项 | 开关位置或匹配的多位置方案 |
按端口组合选择球道与执行器
美标接口之外，还应单独选定连通状态。L型示例以C为公共端，在A—C与B—C之间切换；需要三口同通时，可比较相应T型方案。把选中的组合与Class150接口一并写入订单，执行器按这些工作位置配套。
切换过程与端点同样重要
球体从一个位置转向另一个位置时，可能经过不同的中间通路。两种介质禁止混合的系统，还应考虑阀腔残液和切换过程，不能只看端点到位。
美标替换按三个管口核对
提供NPS、Class150法兰标准、结构长度及各口介质温压，驱动负载按不同阀位的压差比较。电源、反馈、动作频次及停电后的目标支路也应列入询价。
流路端口组合示意
客户采购问答
美标Q944F与国标同型号可以原位互换吗？
要比较实际接口和长度。Class150与PN版本的孔位、螺栓及密封面可能不同，型号前缀一致也应核对图纸。
想一路进、两路同时出，订货怎么说明？
明确提出三口同时连通的工作位置，并附端口图。球体开孔、阀座布局和执行器停留位置应共同满足这项要求。
停电后想切到备用支路，如何配置？
选择具有相应储能或故障复位能力的执行机构，并明确目标通路及允许动作时间。普通电机失电后无法继续执行切换。
相关产品与工况资料
阀门选型栏目
SELECTION SUPPORT
不确定型号是否适配？
把介质、压力、温度、通径、连接方式和控制需求告诉我们，获取初步选型建议。
