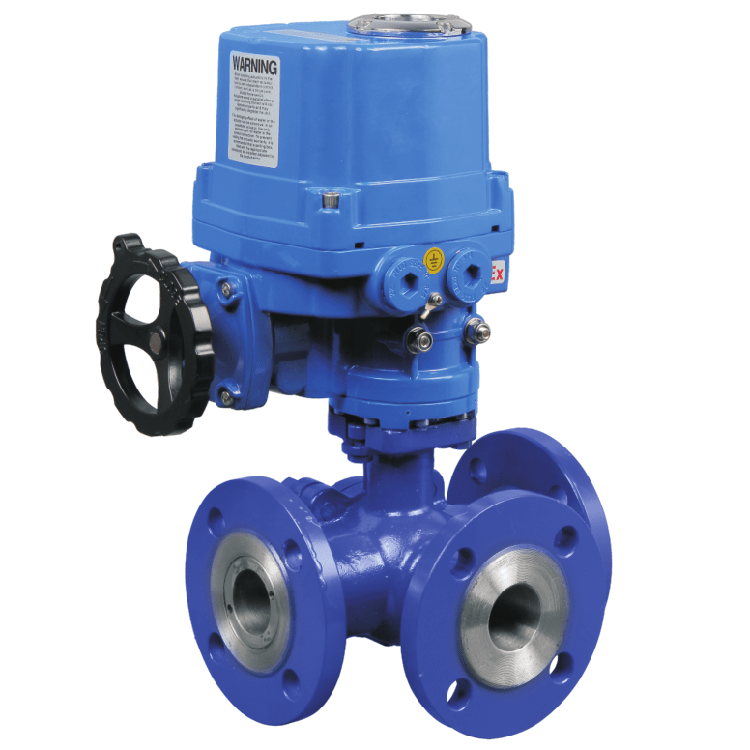

Q945F-16C铸钢电动三通法兰球阀
- 型号
- Q945F-16C
- 产品简介
- Q945F-16C铸钢电动三通法兰球阀用于三条工艺管线之间的换向、分流或合流配套，采用WCB阀体及PN16配置。电动机构转动球体，按指定位置改变通路。T型、L型球道应分别按工艺状态选择，执行器同时匹配所需停留位置。
PRODUCT DESCRIPTION
选型说明
Q945F-16C铸钢电动三通法兰球阀用于三条工艺管线之间的换向、分流或合流配套，采用WCB阀体及PN16配置。电动机构转动球体，按指定位置改变通路。T型、L型球道应分别按工艺状态选择，执行器同时匹配所需停留位置。
结构与配置
| 项目 | 结构或配置 |
|---|---|
| 产品型号 | Q945F-16C |
| 阀体 | WCB铸钢 |
| 公称压力 | PN16配置 |
| 连接 | 三端法兰 |
| 驱动 | 电动角行程 |
| 球道方案 | T型、L型按对应供货结构分别匹配 |
| 控制重点 | 阀位连通及各口压差 |
按端口组合选择球道与执行器
按图中的组合选择需要的流路，再确定执行器位置。两条支路交替通可比较L型；三口同通或其他两口组合可比较T型。图示包含的组合不表示一套执行器具备所有停止位置，分配比例还要结合支路压差。
分流比例还受支路阻力影响
两个出口即使同时连通，流量也随支路阻力和压力变化。需要按比例分配时，应结合球体特性、执行器定位和过程测量设计，而不是只给阀门一个固定开度。
三个口的工况一起提交
标明端口编号、各工作位置和禁止状态，再提供各口介质温压、法兰、长度及关闭要求。电源、反馈、动作频次和失电目标也应明确，以便覆盖不同流向下的负载。
流路端口组合示意
客户采购问答
两条支路要各分一半流量，Q945F怎样选？
按实际支路压差和阻力设计分配方案。三口连通只提供通流条件，精确比例还需要合适球体、定位控制及测量回路。
L型改成T型，原执行器还能用吗？
应核对所需行程和停留位置。球道变化后，端口定义、限位与反馈也要重新对应，再判断原执行器是否合适。
需要三口全部关闭，订货时怎样写？
把全部管口隔离列为一个明确工作状态，并给出各口压差及泄漏要求。由相应球体、阀座和执行器方案实现。
