H44H-16C铸钢卧式旋启式法兰止回阀

H44H-16C铸钢卧式旋启式法兰止回阀用于工艺管线自动防倒流，阀瓣通过摇臂绕铰轴转动，依靠正向介质推开，并在流动衰减或倒流时回座。基础配置为WCB铸钢阀体、PN16法兰连接，适合以卧式布置、金属密封副和常规止回功能为主要需求的项目。

产品配置

旋启阀的流道与升降阀有何不同

旋启阀开启时，阀瓣向阀体上部摆动，介质沿阀腔通过；升降式则使阀瓣沿导向直线移动，流体需通过阀座周边间隙。两者的压降、低流量稳定性及安装空间不同，不能只用相同DN比较。

流量不足时，旋启阀瓣可能处于未充分开启状态；流量快速反转时，阀瓣回座过程也会影响压力波动。选购应同时考虑正常流量与停泵条件。

WCB承压壳体与密封副分项要求

WCB用于金属承压壳体，阀座、阀瓣密封面、摇臂及销轴具有各自的材料和受力要求。对于高温介质或较大反向压差，密封副与阀盖密封的适配同样重要。

本款采用自动止回方式，不设现场强制关断驱动。对需要人工隔离或远程开关的管段，应另配切断阀或选择具备明确组合功能的阀门。

普通旋启式与缓闭式怎样选

常规旋启阀没有由外置液压机构设定的快关、缓关过程。一般工艺管线可优先比较其结构和接口；高扬程泵出口或长输水管线应结合瞬态计算，比较弹簧辅助、轴流或专门缓闭方案。

明显含颗粒、黏性沉积和结晶的介质容易妨碍密封面闭合。介质洁净度、流速和回流压差比“铸钢”两个字更能说明密封副面对的实际条件。

询价及替换信息

请提供DN、PN16接口及结构长度、介质、工作和设计温压、常用流量、反向压差、安装方向及是否位于泵出口。可以提出其他材料或标准的定制要求，结构长度、密封副和试验要求也应随配置一起列明。

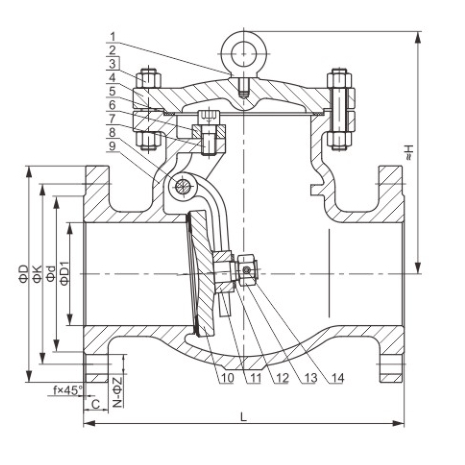

旋启机构原理
