H44W-20K日标20K法兰旋启式止回阀

H44W-20K日标20K法兰旋启式止回阀采用螺栓连接阀盖和单阀瓣摆动机构，用于日标工艺管路自动止回。它适合已经确定20K接口、需要旋启流道及可选壳体材料的项目，区别于10K版本的重点在连接等级和对应承压设计。

产品配置

20K接口与承压设计的配套

日标不同等级的法兰、紧固件和承压设计可能不同。采购20K产品时，应按管线等级表选择配对接口，同时比较阀体、阀盖及阀盖连接的设计条件，而不是认为提高壁厚就完成了升级。

20K属于标准等级，不能直接写成统一的PN40或Class300。不同材料、温度与设计依据下的额定条件需要分别匹配。

螺栓阀盖与内部摆动机构

阀盖封闭承压内腔，内部摇臂和阀瓣绕铰轴摆动，依靠流体自动启闭。阀盖连接处承担静密封任务，阀瓣与阀座承担阻止倒流的密封任务，两者的材料和试验要求应分开列出。

这种结构与对夹双瓣阀不同：一个采用单阀瓣及阀体上部摆动空间，另一个采用中部铰接的两片阀板。替换时应比较结构长度、流道及所需开启条件。

材料与介质条件怎样组合

壳体可按项目提出SCS13、SCS14不锈钢或SCPH2铸钢需求。壳体材质改变后，阀瓣、阀座、销轴和阀盖密封也要匹配介质与温度，不能保留一套内件而默认覆盖所有工况。

含结晶、黏性沉积或硬颗粒的介质可能影响阀瓣回座。高扬程停泵系统则应另行比较关闭动态，20K等级本身不带来缓闭或水锤消除能力。

订货时把接口细节单列

请提供DN、JIS20K法兰及密封面要求、结构长度、介质、设计和工作温压、流量、安装姿态与材料方案。需要其他标准或材料可以定制沟通；RF或其他密封面应作为明确项目条件，不将不同接口形式默认视为通用。

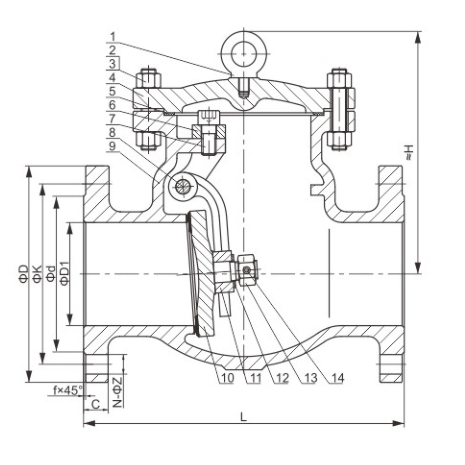

旋启机构原理
