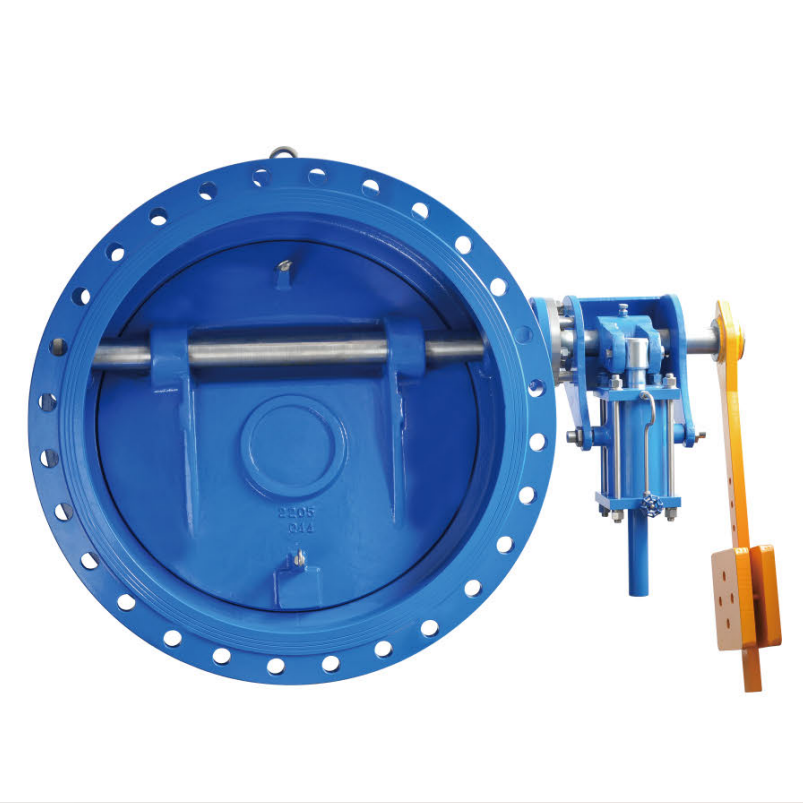

HH47X球墨铸铁液压阻尼蝶形缓闭止回阀

HH47X球墨铸铁液压阻尼蝶形缓闭止回阀用于水泵出口及输水管线，在自动止回的同时，通过外置液压阻尼机构改变蝶板的回座过程。它适合停泵倒流和关闭冲击较受关注的水系统，选购重点是阀板、阻尼机构与实际管网瞬态的匹配。

产品配置

液压阻尼与主动液压驱动不同

正常送水时，正向介质推动蝶板开启；流动衰减和反向压差促使蝶板关闭，外部连杆与液压机构对运动过程提供阻尼。外置液压缸的主要作用是约束关闭速度，并不由此成为接收开关命令的液压驱动蝶阀。

与仅依靠重力回座的普通旋启阀相比，这类结构可以围绕关闭过程进行配套。分段行程、阻尼特性与关闭时间应与口径、压差和泵站需求成套选择。

关闭速度怎样与停泵过程匹配

停泵后若阀板关闭过慢，可能允许较多介质回流；若在较高倒流速度下突然关断，又可能出现较大的压力波动。合理关闭过程取决于流量衰减、静扬程、管长和泵转动惯量。

并联泵切换、变频降速和突然断电具有不同边界。采购时应分别提供主要停泵情景，避免只规定一个脱离系统的关闭秒数。

球墨铸铁与水质、密封配套

球墨铸铁壳体承担承压及连接载荷，蝶板、阀轴、密封件及阻尼连杆具有独立材料要求。清水、循环水与含悬浮物的原水应按水质选择，软密封面夹杂颗粒会影响关闭后的密封。

本款并不因采用缓闭机构就适合高浓度浆料、长纤维污水或任意腐蚀介质。介质通行条件与关闭控制应分别比较。

泵站询价资料

请提供DN、法兰标准和等级、水质与温度、流量、扬程、静压、管长及高程、泵惯量、停泵方式和允许压力波动。其他阀体材料、密封结构或标准可提出定制，并将外置机构的布置空间一起纳入设备配套。
